จอ LED Full Color P0.9

฿450,000.00

LED Full Color P0.9 ภายใน ใช้ Pixel Pitch จริง 0.9375 มม. และเทคโนโลยี Flip-chip COB ไม่ใช่ SMD เหมาะกับศูนย์ควบคุม ห้องประชุม สตูดิโอ และพื้นที่ที่ต้องแสดงข้อความ กราฟกับวิดีโออย่างละเอียดจากระยะใกล้

Cabinet 16:9 ขนาด 600 × 337.5 มม. ความละเอียด 640 × 360 พิกเซล
Refresh Rate 3,840 Hz มุมมอง 170° และบำรุงรักษาจากด้านหน้า
สำรวจ ออกแบบโครงสร้าง ระบบไฟ สัญญาณ ติดตั้ง และปรับภาพตามพื้นที่จริง

รหัสสินค้า: PC-LED-P0-9 หมวดหมู่: จอ LED ภายในอาคาร ป้ายกำกับ: Full Color, LED Display, P0.9, จอ LED

คำอธิบาย
ข้อมูลเพิ่มเติม

LED Full Color P0.9 คือจอ LED Fine Pixel Pitch สำหรับติดตั้งภายในที่ต้องการแสดงตัวอักษร เส้นกราฟ ตารางข้อมูล และวิดีโอให้เห็นรายละเอียดจากระยะใกล้ ชื่อ P0.9 เป็นชื่อเรียกทางการตลาดของรุ่นอ้างอิง MA600C ขณะที่ค่าทางเทคนิคจริงคือ Pixel Pitch 0.9375 มม. ใช้เทคโนโลยี Flip-chip COB ไม่ใช่ SMD เหมาะสำหรับศูนย์ควบคุม ห้องประชุมระดับองค์กร สตูดิโอ ห้องผลิตสื่อ โชว์รูม และพื้นที่นำเสนอที่ต้องการผนังภาพขนาดใหญ่แบบไร้รอยต่อ

ที่มาของข้อมูล: เนื้อหานี้แปล สรุป และเรียบเรียงใหม่จากหน้าอย่างเป็นทางการ UNIT LED MA600C 16:9 Indoor HD LED Display พร้อมใช้อธิบายเทคโนโลยีจาก UNIT LED LED Package Guide และแนวทางเลือก Pixel Pitch จาก UNIT LED Pixel Pitch Guide เพื่อการอ้างอิงเบื้องต้นเท่านั้น Pochok ไม่ได้อ้างว่าเป็นตัวแทนจำหน่ายของ UNIT LED และต้องยืนยันยี่ห้อ รุ่น กับสเปกที่จะส่งมอบใน Datasheet และใบเสนอราคาของแต่ละโครงการ

PIXEL PITCH0.9375 มม.ชื่อการตลาด P0.9

TECHNOLOGYFlip-chip COBไม่ใช่จอแบบ SMD

CABINET640 × 360 pxขนาด 600 × 337.5 มม.

REFRESH RATE3,840 Hzเหมาะกับงานภาพเคลื่อนไหว

สารบัญข้อมูลสินค้า

ULTRA FINE PIXEL PITCH

LED Full Color P0.9 คืออะไร และเหตุใดค่าจริงจึงเป็น 0.9375 มม.

P0.9 เป็นชื่อที่ใช้สื่อสารให้จดจำง่าย แต่รุ่น MA600C ในข้อมูลทางการระบุระยะห่างกึ่งกลางพิกเซลเท่ากับ 0.9375 มม. เมื่อพิกเซลวางชิดกันมาก จำนวนพิกเซลในพื้นที่เท่าเดิมจะสูงขึ้น จึงรองรับข้อความขนาดเล็ก แผนที่ Dashboard และรายละเอียดของภาพได้ดีกว่าจอที่มี Pitch กว้างกว่า อย่างไรก็ตาม คุณภาพสุดท้ายยังขึ้นกับความละเอียดรวมของจอ ตัวประมวลผลภาพ การปรับเทียบสี คุณภาพสัญญาณ และระยะรับชมจริงร่วมกัน

MA600C P0.9375 ระบุชนิด LED เป็น Flip-chip ซึ่งอยู่ในกลุ่มการแพ็กแบบ COB ชิปถูกติดตั้งบนบอร์ดและห่อหุ้มเป็นพื้นผิวรวม ต่างจาก SMD ที่ใช้อุปกรณ์ LED แบบแยกเม็ดติดตั้งบนแผง ดังนั้นการเรียกรุ่นนี้ว่า “SMD P0.9” จะทำให้ข้อมูลคลาดเคลื่อน คำอธิบายที่ถูกต้องควรเป็น P0.9 หรือ P0.9375 แบบ Flip-chip COB และต้องไม่ผสมตัวเลขจากตารางของรุ่น SMD รุ่นอื่นเข้ามา

ตู้มาตรฐานกว้าง 600 มม. สูง 337.5 มม. มีสัดส่วน 16:9 และความละเอียด 640 × 360 พิกเซล จึงนำหลายตู้มาจัดวางเป็นผนังภาพที่สัมพันธ์กับสื่อมาตรฐานได้ง่าย การบำรุงรักษาและการติดตั้งทำจากด้านหน้า ช่วยลดความจำเป็นของช่องทางเดินหลังจอ แต่การออกแบบจริงยังต้องเตรียมพื้นที่สำหรับโครงสร้าง ระบบไฟ การระบายความร้อน และเส้นทางสายสัญญาณตามข้อจำกัดของอาคาร

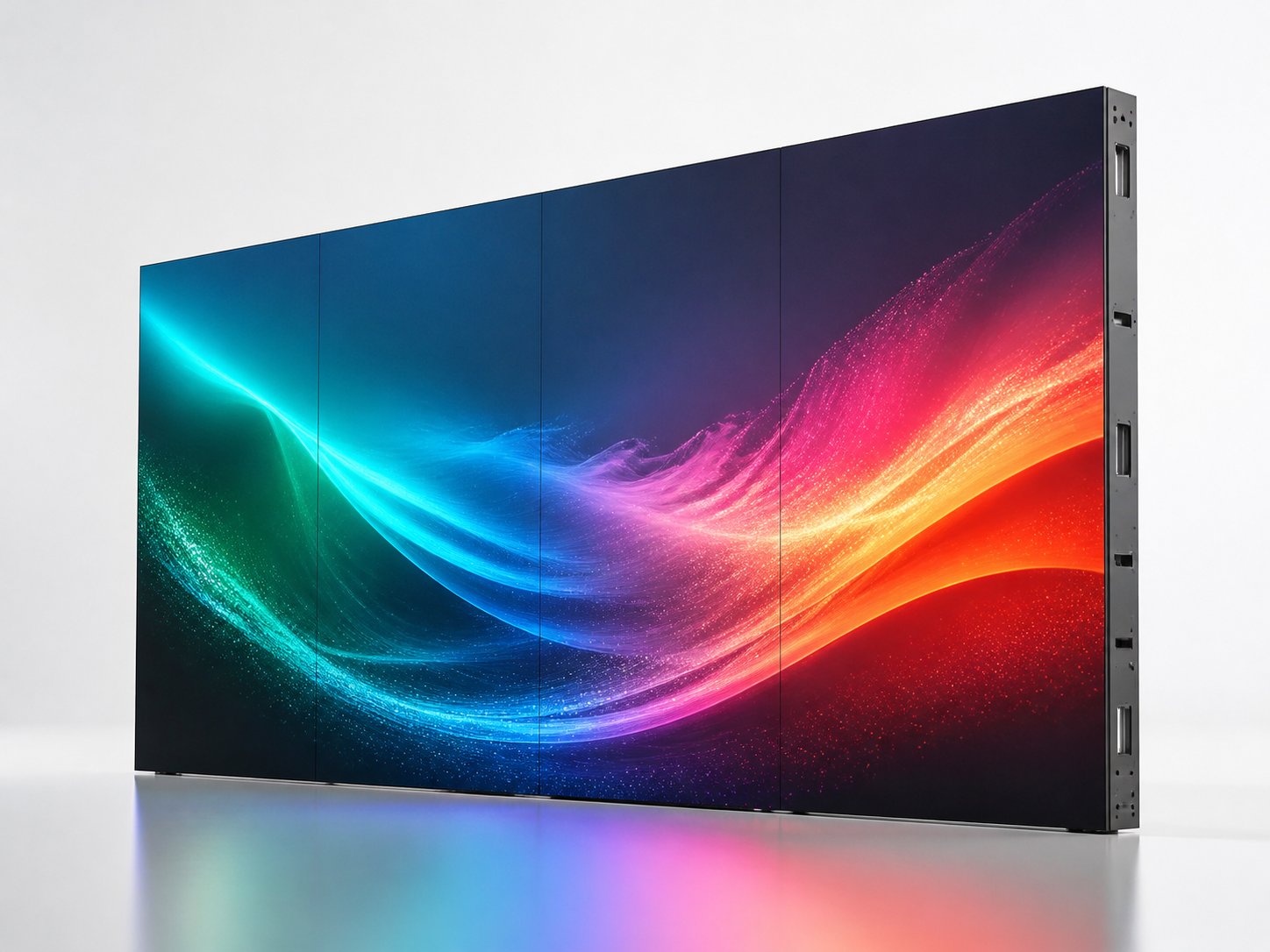

LED Full Color P0.9 ภายใน เทคโนโลยี Flip-chip COB — ภาพประกอบการใช้งานจอ Fine Pixel Pitch ภายใน ไม่ใช่ภาพยืนยันยี่ห้อ รุ่น หรืออุปกรณ์ที่จะส่งมอบในโครงการ

KEY BENEFITS

ประโยชน์ของ LED Full Color P0.9 สำหรับงานแสดงผลระดับละเอียดสูง

แสดงรายละเอียดได้ดีในระยะใกล้

Pixel Pitch 0.9375 มม. เพิ่มความหนาแน่นของพิกเซล เหมาะกับเนื้อหาที่มีตัวอักษร เส้นกราฟ แผนผัง และช่องข้อมูลจำนวนมาก โดยควรออกแบบขนาดตัวอักษรให้สอดคล้องกับผู้ชมทุกตำแหน่ง

พื้นผิว Flip-chip COB แข็งแรงขึ้น

การห่อหุ้มชิปบนบอร์ดช่วยปกป้องพื้นผิวจากการสัมผัส ฝุ่น และความชื้นได้มากกว่างานที่เม็ด LED เปิดรับโดยตรง แต่ยังต้องติดตั้งและทำความสะอาดตามวิธีของผู้ผลิต

Cabinet 16:9 วางแผนความละเอียดง่าย

ตู้ 600 × 337.5 มม. มีความละเอียด 640 × 360 พิกเซลและสัดส่วนเดียวกับวิดีโอทั่วไป ช่วยคำนวณระบบ Full HD หรือ 4K ได้ตรงไปตรงมาและลดการครอปภาพโดยไม่จำเป็น

Refresh Rate รองรับงานภาพเคลื่อนไหว

ค่าอ้างอิง 3,840 Hz ช่วยให้ภาพเคลื่อนไหวดูต่อเนื่องและลดโอกาสเกิดแถบเมื่อถ่ายด้วยกล้อง ทั้งนี้ต้องตั้งค่า Shutter, Frame Rate, Brightness และ Processor ให้สัมพันธ์กัน

มุมมองกว้างสำหรับพื้นที่หลายที่นั่ง

มุมมองแนวนอนและแนวตั้ง 170 องศาช่วยให้ผู้ชมด้านข้างเห็นข้อมูลได้ทั่วถึง เหมาะกับห้องประชุม ศูนย์ควบคุม และพื้นที่ที่มีแนวที่นั่งกระจายหลายตำแหน่ง

ติดตั้งและดูแลจากด้านหน้า

Module ระบบไฟ และส่วนบำรุงรักษาหลักเข้าถึงจากด้านหน้า จึงเหมาะกับงานชิดผนังและพื้นที่จำกัด แต่ยังต้องออกแบบจุดถอดชิ้นส่วนและระบบตัดไฟให้ช่างทำงานได้ปลอดภัย

OFFICIAL REFERENCE SPECIFICATION

สเปกอ้างอิง LED Full Color P0.9 รุ่น MA600C แบบ Flip-chip COB

ตารางนี้ใช้เฉพาะข้อมูลคอลัมน์ P0.9375 ของ MA600C จากหน้าอย่างเป็นทางการ ไม่ได้นำความสว่าง น้ำหนัก การใช้พลังงาน หรือช่วงอุณหภูมิจาก MA600 รุ่นเดิมมารวมกัน ตัวเลขเหมาะสำหรับวางแนวทางโครงการเบื้องต้น แต่ไม่ใช่การยืนยันสเปกของสินค้าที่ Pochok จะเสนอในทุกกรณี

พื้นที่ใช้งาน	ภายในอาคาร
ชื่อทางการตลาด / Pixel Pitch จริง	P0.9 / 0.9375 มม.
ชนิด LED	Flip-chip COB ไม่ใช่ SMD
ขนาด Cabinet	600 × 337.5 × 29.5 มม.
อัตราส่วน Cabinet	16:9 ขนาดมาตรฐานประมาณ 27 นิ้ว
ความละเอียดต่อ Cabinet	640 × 360 พิกเซล
น้ำหนัก Cabinet	3.4 กก.
วัสดุ Cabinet	อะลูมิเนียมหล่อขึ้นรูปแบบ Die-cast
ขนาด Module	150 × 168.75 มม.
ความสว่าง	600 nit
Refresh Rate	3,840 Hz
Color Temperature	9,000 ± 1,000 K
มุมมองแนวนอน / แนวตั้ง	170° / 170°
Drive Method	1/60
แรงดันไฟทำงาน	AC 100–240V
กำลังไฟสูงสุด / เฉลี่ย	270 / 90 W ต่อ ตร.ม.
อุณหภูมิทำงาน	-10 ถึง +40°C
อุณหภูมิจัดเก็บ	-40 ถึง +60°C
ความชื้นทำงาน / จัดเก็บ	10%–90% RH
ระดับป้องกันด้านหน้า / หลัง	IP61 / IP21
อายุ LED ที่ผู้ผลิตระบุ	100,000 ชั่วโมง
การติดตั้งและบำรุงรักษา	เข้าถึงจากด้านหน้า

หมายเหตุจากแหล่งข้อมูล: UNIT LED ระบุว่าค่ากำลังไฟอาจเปลี่ยนแปลงได้ประมาณ ±15% ตามระดับความสว่างของ LED ในแต่ละล็อต ค่าใช้งานจริงจึงต้องยืนยันจาก Datasheet ของล็อตที่เสนอและการตั้งค่าความสว่าง ณ หน้างาน

ตัวอย่างคำนวณจอ 4K จากตู้ MA600C

หนึ่ง Cabinet ให้ความละเอียด 640 × 360 พิกเซล เมื่อนำมาจัดเรียง 6 ตู้ในแนวนอนและ 6 ตู้ในแนวตั้ง จะได้ความละเอียด 3,840 × 2,160 พิกเซล ขนาดกายภาพกว้าง 3.6 เมตรและสูง 2.025 เมตร ตัวเลขนี้เป็น ผลคำนวณจากขนาดและความละเอียดต่อตู้ ไม่ใช่ขนาดบังคับหรือคำรับประกันว่าทุกโครงการต้องสร้างจอแบบ 6 × 6 ตู้ เพราะยังต้องตรวจพื้นที่ โครงสร้าง ขอบตกแต่ง Processor ระบบไฟ และงบประมาณร่วมด้วย

APPLICATIONS

พื้นที่ที่เหมาะกับ LED Full Color P0.9 ภายในอาคาร

แนวทางของ UNIT LED จัด P0.9–P1.8 ไว้สำหรับงานอย่างศูนย์ควบคุมและสตูดิโอที่มีระยะชมประมาณ 1–3 เมตร ส่วนงานที่ต้องดูรายละเอียดมากควรวางแผนจุดชมใกล้กว่า 2.5 เมตรเป็นพิเศษ ตัวเลขนี้เป็นเพียงจุดเริ่มต้น ควรทดสอบไฟล์จริง ขนาดตัวอักษร และระดับแสงในห้องก่อนตัดสินใจ

ศูนย์ควบคุมและ Command Center

เหมาะกับ Dashboard แผนที่ กล้องวงจรปิด และสถานะระบบหลายช่องบนผนังภาพเดียว ควรออกแบบแหล่งสัญญาณ ระบบสำรอง และสิทธิ์การควบคุมให้ครบถ้วน

ห้องประชุมและ Boardroom

รองรับ Presentation, Video Conference และเอกสารที่มีรายละเอียดสูง ผู้ใช้งานควรทดลองขนาดตัวอักษรจากตำแหน่งใกล้สุดและไกลสุดก่อนสรุปขนาดจอ

สตูดิโอและห้องผลิตสื่อ

Refresh Rate 3,840 Hz เหมาะกับงานที่มีการถ่ายหน้าจอ แต่ต้องทดสอบกล้องจริงเพื่อปรับ Shutter, Frame Rate, Scan Mode และ Color Temperature ให้ทำงานร่วมกัน

ห้อง Data Visualization

ใช้แสดงกราฟ ตาราง ตัวเลข และแบบจำลองที่ต้องเปรียบเทียบพร้อมกันหลายชุด การวาง Layout ของเนื้อหาควรสอดคล้องกับจำนวนพิกเซลจริงของผนังภาพ

โชว์รูมและนิทรรศการพรีเมียม

ผนังภาพไร้กรอบช่วยสร้างประสบการณ์ต่อเนื่อง เหมาะกับงานเปิดตัวสินค้า ภาพสถาปัตยกรรม และสื่อเชิงโต้ตอบที่ต้องมองใกล้โดยยังเห็นรายละเอียด

พิพิธภัณฑ์และพื้นที่เรียนรู้

เหมาะกับแผนที่ ภาพความละเอียดสูง และเนื้อหาเล่าเรื่องแบบเต็มผนัง ควรคำนึงถึงการเข้าถึง ป้ายคำบรรยาย ระดับเสียง และการควบคุมแสงในพื้นที่ร่วมกัน

PIXEL PITCH GUIDE

เปรียบเทียบ P0.9 กับ Pixel Pitch สำหรับจอภายในรุ่นอื่น

Pitch ที่เล็กกว่าจะให้จำนวนพิกเซลมากกว่าในขนาดจอเท่ากัน แต่ต้นทุนและความต้องการด้าน Processor ระบบไฟ กับการปรับเทียบมักสูงขึ้น จึงควรเลือกจากระยะชม รายละเอียดเนื้อหา ขนาดพื้นที่ และงบประมาณ ไม่ใช่เลือกตัวเลขที่เล็กที่สุดโดยอัตโนมัติ หากผู้ชมอยู่ไกลและแสดงภาพขนาดใหญ่ รุ่น P1.56 หรือ P1.86 อาจให้ความคุ้มค่ามากกว่า

Pixel Pitch	แนวทางใช้งาน	รายละเอียดเพิ่มเติม
LED Full Color P0.9	งานละเอียดสูงมาก ระยะชมใกล้ ศูนย์ควบคุม สตูดิโอ และห้องข้อมูล	สินค้าหน้านี้
P1.25	ห้องประชุมและผนังภาพความละเอียดสูงที่ต้องการสมดุลด้านงบประมาณ	ดูจอ LED P1.25
P1.56	ห้องประชุม โชว์รูม และศูนย์ควบคุมที่มีระยะชมมากขึ้น	ดูจอ LED P1.56
P1.86	พื้นที่องค์กร ร้านค้า หรือล็อบบี้ที่เน้นภาพรวมและตัวอักษรขนาดกลาง	ดูจอ LED P1.86
P2.5	พื้นที่ขนาดใหญ่และผู้ชมอยู่ไกลกว่า เหมาะกับสื่อภาพและข้อความขนาดใหญ่	ดูจอ LED P2.5

เหตุใดจึงต้องแยก SMD, COB และ Flip-chip ให้ชัด

SMD เป็นการติดตั้งชุด LED แบบแยกเม็ดลงบนบอร์ด มีความแพร่หลายและซ่อมเฉพาะจุดได้สะดวกในหลายรุ่น ส่วน COB รวมชิปบนบอร์ดและเคลือบพื้นผิวเป็นชุด ทำให้รองรับ Pitch ละเอียดและเพิ่มการปกป้องผิวหน้า Flip-chip เป็นแนวทางภายในกลุ่ม COB ที่หันขั้วไฟฟ้าลงสู่บอร์ดและไม่ใช้ลวดเชื่อมแบบเดิม รุ่น MA600C P0.9375 ในแหล่งทางการระบุ Flip-chip โดยตรง จึงควรใช้ Datasheet ของเทคโนโลยีนี้เท่านั้นเมื่อเปรียบเทียบราคา การใช้พลังงาน หรือวิธีซ่อมบำรุง

สำหรับภาพรวมสินค้าทั้งหมด สามารถดูได้ที่ หน้าสินค้า หรืออ่านขอบเขตงานระบบที่ หน้าบริการออกแบบและติดตั้ง ก่อนส่งรายละเอียดพื้นที่ให้ทีมงานประเมิน

DESIGN & INSTALLATION

ขั้นตอนออกแบบและติดตั้ง LED Full Color P0.9 สำหรับแต่ละโครงการ

รับข้อมูลและเป้าหมายรวบรวมขนาดพื้นที่ ระยะชม เนื้อหาหลัก เวลาใช้งานต่อวัน แหล่งสัญญาณ งบประมาณ และกำหนดส่งมอบ
สำรวจหน้างานตรวจผนัง โครงสร้าง จุดจ่ายไฟ ทางเข้าอุปกรณ์ เส้นทางสาย ระบบเครือข่าย แสงรบกวน และข้อจำกัดของอาคาร
คำนวณจำนวนตู้เลือกจำนวน Cabinet ให้เหมาะกับสัดส่วนภาพ ความละเอียดเป้าหมาย และพื้นที่จริง พร้อมตรวจว่าระบบควบคุมรองรับจำนวนพิกเซลทั้งหมด
ออกแบบโครงสร้างและระบบกำหนดโครงยึด ระบบไฟ อุปกรณ์ป้องกัน Processor สัญญาณหลักและสำรอง จุดบริการด้านหน้า และงานตกแต่งรอบจอ
ติดตั้งและปรับเทียบประกอบตู้ ตรวจแนวและความเรียบ ตั้งค่าความสว่าง สี Gray Scale กับสัญญาณภาพ แล้วทดสอบจากคอมพิวเตอร์ กล้อง หรือระบบประชุมจริง
ทดสอบและส่งมอบตรวจการทำงานต่อเนื่อง ขั้นตอนสลับสัญญาณ การตัดไฟ การเข้าบำรุงรักษา และส่งมอบรายการอุปกรณ์ คู่มือ กับเงื่อนไขรับประกันตามสัญญา

ใบเสนอราคาควรแยกจอ โครงสร้าง Processor ระบบไฟ สายสัญญาณ งานตกแต่ง ค่าแรง อะไหล่ และบริการหลังการขาย เพื่อให้เจ้าของโครงการตรวจสอบขอบเขตได้ชัดเจน และไม่ควรสรุปราคาจากพื้นที่ต่อตารางเมตรเพียงตัวเลขเดียวโดยยังไม่ได้ตรวจหน้างาน

FAQ

คำถามที่พบบ่อยเกี่ยวกับ LED Full Color P0.9

P0.9 กับ P0.9375 เป็นจอคนละรุ่นหรือไม่

ในบริบทของ MA600C P0.9 เป็นชื่อเรียกทางการตลาด ส่วนตารางสเปกระบุ Pixel Pitch จริง 0.9375 มม. จึงสามารถใช้ชื่อ P0.9 เพื่อสื่อสารได้ แต่ควรแสดงค่าจริงในรายละเอียดและใบเสนอราคาเสมอ

รุ่น P0.9 นี้เป็น SMD หรือไม่

ไม่ใช่ หน้า MA600C ระบุ LED Type เป็น Flip-chip ซึ่งอยู่ในกลุ่ม COB การนำสเปก SMD ของ Pitch อื่นมาใช้กับรุ่นนี้อาจทำให้ข้อมูลด้านน้ำหนัก ความสว่าง กำลังไฟ และวิธีซ่อมคลาดเคลื่อน

ระยะรับชมที่เหมาะสมอยู่ประมาณเท่าไร

แนวทางของ UNIT LED ให้ P0.9–P1.8 สำหรับศูนย์ควบคุมและสตูดิโอที่ระยะประมาณ 1–3 เมตร และให้ P0.9–P1.5 สำหรับการดูใกล้กว่า 2.5 เมตร ควรทดสอบตัวอักษรกับตำแหน่งจริงก่อนสรุป

จอ P0.9 ทำความละเอียด 4K ได้หรือไม่

ทำได้เมื่อจำนวนพิกเซลรวมถึง 3,840 × 2,160 ตัวอย่างเชิงคำนวณคือจัด Cabinet 640 × 360 พิกเซลจำนวน 6 × 6 ตู้ แต่ขนาดที่เหมาะสมต้องพิจารณาพื้นที่และระบบควบคุมด้วย

Refresh Rate 3,840 Hz รับรองว่าจะไม่มีเส้นเมื่อถ่ายกล้องหรือไม่

ช่วยลดโอกาสเกิดแถบและการกะพริบ แต่ยังต้องตั้ง Shutter Speed, Frame Rate, Scan Mode, Brightness และ Processor ให้สัมพันธ์กับกล้อง จึงควรทดสอบอุปกรณ์จริงก่อนส่งมอบ

ค่า IP61/IP21 หมายความว่าใช้กลางแจ้งได้หรือไม่

ไม่ได้ ข้อมูล MA600C หน้านี้เป็นผลิตภัณฑ์ภายในอาคาร ค่า IP61 ระบุเฉพาะด้านหน้าและด้านหลังเป็น IP21 งานกลางแจ้งต้องเลือกจอ โครงสร้าง ระบบไฟ และการป้องกันสภาพอากาศสำหรับภายนอกโดยเฉพาะ

การบำรุงรักษาจากด้านหน้ามีประโยชน์อย่างไร

ช่วยลดพื้นที่ช่องทางเดินหลังจอและเหมาะกับงานติดผนัง แต่แบบติดตั้งต้องเผื่อจุดเข้าถึง Module ระบบไฟ สายสัญญาณ และอุปกรณ์ควบคุม พร้อมกำหนดวิธีตัดไฟที่ปลอดภัย

ต้องใช้ข้อมูลใดเพื่อขอใบเสนอราคา

ควรส่งความกว้างและความสูงพื้นที่ ภาพหน้างาน ระยะชม แหล่งสัญญาณ ตัวอย่างเนื้อหา ชั่วโมงใช้งานต่อวัน วันที่ต้องการส่งมอบ และข้อจำกัดอาคาร เพื่อคำนวณจำนวนตู้ ระบบไฟ โครงสร้างกับ Processor ได้ถูกต้อง

START YOUR PROJECT

ขอสำรวจและประเมินระบบ LED Full Color P0.9 สำหรับพื้นที่ของคุณ

ส่งภาพพื้นที่ ขนาดผนัง ระยะผู้ชม ตัวอย่างไฟล์ และช่วงเวลาที่ต้องการใช้งาน ทีมงานจะช่วยวางจำนวน Cabinet ความละเอียด โครงสร้าง ระบบไฟ สัญญาณ และรายการที่ต้องยืนยันก่อนเสนอราคา โดยแยกขอบเขตงานกับข้อสมมติให้ตรวจสอบได้

ส่งข้อมูลเพื่อขอใบเสนอราคา
ดูสินค้าจอ LED รุ่นอื่น
ดูบริการออกแบบและติดตั้ง

ข้อสงวนสิทธิ์: เนื้อหาและตารางสเปกเป็นการแปลกับเรียบเรียงใหม่จากข้อมูลสาธารณะของ UNIT LED เพื่อใช้ประกอบการวางแนวทาง ไม่ใช่การรับรองความสัมพันธ์ทางการค้า การเป็นตัวแทนจำหน่าย หรือการยืนยันว่าสินค้าที่เสนอจะเป็นรุ่น UNIT LED ภาพเป็นภาพประกอบและไม่รับรองยี่ห้อ อุปกรณ์ หรือสภาพการติดตั้งจริง เครื่องหมายการค้าเป็นของเจ้าของแต่ละราย สเปก ราคา การรับประกัน และขอบเขตส่งมอบสุดท้ายต้องอ้างอิง Datasheet, Shop Drawing, ใบเสนอราคา และสัญญาของโครงการนั้น

การเลือก LED Full Color P0.9 ไม่ควรจบที่การเปรียบเทียบ Pixel Pitch เพียงค่าเดียว โครงการที่ใช้งานได้ดีต้องเชื่อมเป้าหมายของผู้ใช้ เนื้อหาจริง ระยะชม ขนาดผนัง ความละเอียด ระบบไฟ โครงสร้าง Processor กล้อง สภาพห้อง และแผนบำรุงรักษาเข้าด้วยกัน เนื้อหาส่วนนี้เป็นแนวทางจัดทำข้อกำหนดและตรวจรับ โดยใช้ค่าของ MA600C P0.9375 ที่ระบุไว้ในตารางสเปกข้างต้นเป็นฐานอ้างอิง ส่วนการคำนวณ จำนวนอุปกรณ์ และเกณฑ์ยอมรับขั้นสุดท้ายต้องยืนยันตามแบบและ Datasheet ของโครงการ

PROJECT DESIGN BRIEF

1. จัดทำ Design Brief สำหรับ LED Full Color P0.9 ก่อนกำหนดจำนวนตู้

Design Brief ที่ดีควรเริ่มจากเหตุผลทางธุรกิจ ไม่ใช่เริ่มจากขนาดจอ ระบุว่าใครเป็นผู้ชม เขาต้องตัดสินใจอะไรจากภาพ และข้อมูลใดต้องอ่านได้ทันที ตัวอย่างเช่น ศูนย์ควบคุมอาจให้ความสำคัญกับตัวเลขแจ้งเตือน แผนที่ และภาพกล้อง ส่วนห้องประชุมอาจใช้เอกสาร ตาราง และ Video Conference เป้าหมายเหล่านี้มีผลต่อขนาดตัวอักษร Layout จำนวนหน้าต่าง และความละเอียดรวมที่ต้องการ

จากนั้นบันทึกระยะชมใกล้สุด ไกลสุด และตำแหน่งด้านข้าง เวลาทำงานต่อวัน ระดับแสงในห้อง ประเภทไฟล์ แหล่งสัญญาณ ความถี่การเปลี่ยนเนื้อหา และผู้รับผิดชอบระบบ สำหรับ LED Full Color P0.9 ควรแนบภาพถ่ายพื้นที่พร้อมมิติจริง จุดจ่ายไฟ เส้นทางนำอุปกรณ์ และข้อจำกัดด้านเสียงหรือความร้อน ข้อมูลทุกข้อควรมีเจ้าของ ผู้อนุมัติ และสถานะว่า “ยืนยันแล้ว” หรือ “รอตรวจหน้างาน” เพื่อลดสมมติฐานที่ซ่อนอยู่ในราคา

หัวข้อใน Brief	ข้อมูลที่ต้องบันทึก	ผลต่อการออกแบบ
ผู้ชมและภารกิจ	บทบาท จำนวนคน และงานที่ทำจากหน้าจอ	กำหนดรายละเอียดขั้นต่ำและลำดับข้อมูล
ตำแหน่งรับชม	ระยะใกล้ ไกล มุมซ้าย ขวา และระดับสายตา	ใช้ตรวจขนาดจอ ตัวอักษร และแนวติดตั้ง
เนื้อหา	ไฟล์จริง สัดส่วน Frame Rate และจำนวนหน้าต่าง	กำหนด Canvas, Processor และ Input
การใช้งาน	ชั่วโมงต่อวัน ช่วงสำคัญ และเวลาที่หยุดระบบได้	กำหนดระบบสำรอง อะไหล่ และ SLA

VIEWING PROOF

2. ทดสอบระยะรับชมและไฟล์จริงบน LED Full Color P0.9

ตัวเลขระยะชมเป็นเพียงจุดเริ่มต้น เพราะความอ่านง่ายยังขึ้นกับความสูงตัวอักษร น้ำหนักฟอนต์ สีพื้นหลัง ความต่างของสี ความเร็วของภาพ และสายตาของผู้ใช้ ควรสร้างชุดทดสอบจากงานจริงอย่างน้อยหนึ่ง Dashboard หนึ่งเอกสาร หนึ่งภาพกล้อง และหนึ่งวิดีโอ แล้วดูจากทุกตำแหน่งที่บันทึกไว้ใน Brief การทดสอบต้องทำที่ความสว่างใกล้เคียงการใช้งาน ไม่ใช่เปิดสว่างสูงสุดเพื่อให้ภาพดูเด่นเฉพาะตอนสาธิต

สำหรับ LED Full Color P0.9 ให้ผู้เกี่ยวข้องประเมินทั้งความอ่านง่าย ความสบายตา รายละเอียดในเงามืด ความต่อเนื่องของภาพ และสีผิว จดผลเป็นรายการ “ผ่าน” “ต้องแก้ Content” หรือ “ต้องแก้ระบบ” หากยังไม่มีจอขนาดจริง สามารถทดสอบบน Cabinet ตัวอย่างร่วมกับภาพจำลองขนาดผนังได้ แต่ต้องระบุข้อจำกัดของวิธีทดสอบและทวนซ้ำหลังติดตั้ง

เตรียมชุดไฟล์ใช้ไฟล์ต้นฉบับและรูปแบบส่งสัญญาณเดียวกับระบบที่จะใช้งานจริง หลีกเลี่ยงภาพสาธิตที่มีเพียงสีสดและตัวอักษรขนาดใหญ่
กำหนดตำแหน่งทำเครื่องหมายจุดใกล้สุด ไกลสุด และมุมเฉียง พร้อมบันทึกระดับสายตาของผู้ชมที่นั่งและยืน
บันทึกผลใช้เกณฑ์เดียวกันทุกคนและเก็บภาพหน้าจอ เวอร์ชันไฟล์ ระดับความสว่าง กับข้อคิดเห็นเพื่อเปรียบเทียบรอบแก้ไข

NATIVE RESOLUTION

3. วาง Native Resolution และ Content Canvas ให้ตรงกับจอ P0.9

ตู้ MA600C P0.9375 อ้างอิงมีความละเอียด 640 × 360 พิกเซล ดังนั้นความละเอียดผนังภาพคำนวณจาก จำนวนตู้แนวนอน × 640 และจำนวนตู้แนวตั้ง × 360 ส่วนขนาดกายภาพคำนวณจาก จำนวนตู้แนวนอน × 600 มม. และจำนวนตู้แนวตั้ง × 337.5 มม. สูตรนี้เป็นการคำนวณจากสเปกอ้างอิง ไม่ใช่การรับรองว่าจอหรือ Processor ที่เสนอจริงจะใช้การจัดตู้แบบเดียวกัน

เมื่อทราบ Native Resolution แล้ว ทีม Content ควรสร้าง Canvas ให้ตรงจำนวนพิกเซล กำหนด Safe Area สำหรับข้อความ และหลีกเลี่ยงการขยายไฟล์ขนาดเล็กเกินจำเป็น หากใช้หลายแหล่งสัญญาณ ให้ทำผัง Window พร้อมขนาดพิกเซลของแต่ละช่อง สำหรับ LED Full Color P0.9 ควรทดสอบทั้งภาพเต็ม Canvas และกรณีแบ่งหลายหน้าต่าง เพราะตัวอักษรที่อ่านได้เมื่อเต็มจออาจเล็กเกินไปเมื่อถูกย่อใน Layout จริง

รายการตรวจ	คำถามที่ต้องตอบ	หลักฐานส่งมอบ
Canvas หลัก	กว้างและสูงกี่พิกเซล สัดส่วนตรงกับผนังหรือไม่	Template และไฟล์ตัวอย่าง
การ Scaling	อุปกรณ์ใดเป็นผู้ย่อ ขยาย หรือ Crop สัญญาณ	ผัง Signal Flow และ Preset
Safe Area	ข้อความสำคัญอยู่ห่างขอบและรอยต่อเพียงพอหรือไม่	คู่มือ Content ฉบับอนุมัติ
หลายหน้าต่าง	แต่ละ Window เหลือพิกเซลพอสำหรับข้อมูลหรือไม่	ภาพ Layout พร้อมขนาด

POWER & SAFETY

4. ประเมินโหลดไฟฟ้าและความปลอดภัยของระบบ P0.9

ตารางอ้างอิง MA600C ระบุกำลังไฟสูงสุด 270 W/ตร.ม. และค่าเฉลี่ย 90 W/ตร.ม. การประเมินเบื้องต้นจึงใช้พื้นที่จอคูณค่าดังกล่าวได้ แต่แบบไฟฟ้าจริงต้องเผื่อค่าคลาดเคลื่อนของล็อตตามหมายเหตุผู้ผลิต ระดับความสว่าง รูปแบบ Content ประสิทธิภาพอุปกรณ์ และโหลดของ Processor, Network, Control Computer กับระบบระบายอากาศ ห้ามเลือกขนาดวงจรจากค่าเฉลี่ยเพียงอย่างเดียว

ระบบ LED Full Color P0.9 ควรมี Single Line Diagram แสดงแหล่งจ่าย วงจรย่อย จุดตัดตอน อุปกรณ์ป้องกัน สายดิน และลำดับเปิดปิด ผู้มีคุณสมบัติเหมาะสมต้องตรวจพิกัดสาย ขั้วต่อ ตู้ไฟ และการประสานอุปกรณ์ป้องกันตามกฎหมายกับมาตรฐานที่ใช้ในอาคาร ระบุให้ชัดว่า UPS หรือ Generator รองรับส่วนใด นานเท่าใด และมีวัตถุประสงค์เพื่อปิดระบบอย่างปลอดภัยหรือเพื่อใช้งานต่อเนื่อง

แยกโหลดจอ อุปกรณ์ควบคุม ระบบเครือข่าย และระบบปรับอากาศในตารางคำนวณ
กำหนดป้ายวงจร จุดตัดไฟฉุกเฉิน วิธี Lockout และผู้มีสิทธิ์เข้าถึง
ตรวจแรงดันจริง ความต่อเนื่องของสายดิน อุณหภูมิขั้วต่อ และการแบ่งโหลดหลังเปิดภาพทดสอบ
เก็บผลทดสอบ เครื่องมือที่ใช้ วันที่ และผู้ตรวจไว้กับเอกสารส่งมอบ

STRUCTURE & FRONT SERVICE

5. ออกแบบโครงสร้างและพื้นที่ Front Service สำหรับจอ P0.9

น้ำหนักอ้างอิง 3.4 กก. ต่อตู้ช่วยคำนวณน้ำหนักตู้รวมเบื้องต้นด้วยสูตร จำนวนตู้ × 3.4 กก. แต่ภาระจริงยังรวมโครงเหล็ก งานตกแต่ง สาย อุปกรณ์ควบคุม และแรงที่เกิดจากวิธีติดตั้ง วิศวกรโครงสร้างต้องตรวจผนัง พื้น จุดยึด การโก่งตัว และเส้นทางถ่ายแรงจากข้อมูลหน้างาน ไม่ควรใช้เพียงน้ำหนักต่อตารางเมตรจากแผ่นประชาสัมพันธ์

แม้ LED Full Color P0.9 อ้างอิงจะติดตั้งและบำรุงรักษาจากด้านหน้า แบบต้องแสดงลำดับถอด Module, Power Supply และสายสัญญาณโดยไม่กระทบตู้ข้างเคียง เผื่อพื้นที่เครื่องมือ ตำแหน่งวางชิ้นส่วน และทางเข้าของช่าง ตรวจความเรียบ แนว ระดับ และระยะขอบตกแต่งด้วยเกณฑ์ที่ตกลงกันก่อนผลิตโครง การทดลองถอดชิ้นส่วนจริงหนึ่งตำแหน่งควรเป็นส่วนหนึ่งของการตรวจรับ

ข้อควรระบุในแบบ: จุดยึดและวัสดุโครง วิธีปรับแนว พื้นที่สำหรับสาย รัศมีโค้งของสาย จุด Bonding ทางเข้าบำรุงรักษา ลำดับถอดอุปกรณ์ และวิธีป้องกันพื้นผิวจอระหว่างทำงาน ทั้งหมดต้องสอดคล้องกับคู่มือของรุ่นที่ส่งมอบจริง

PROCESSING & REDUNDANCY

6. เลือก Processor และระบบสำรองตามภารกิจ ไม่ใช่เฉพาะจำนวนพอร์ต

เริ่มจากจำนวนพิกเซลรวม Frame Rate, Bit Depth, จำนวน Input, รูปแบบ Window, การสลับภาพ และระบบควบคุมที่ผู้ใช้ต้องการ จากนั้นตรวจความสามารถของ Processor, Sending Card และเส้นทางข้อมูลเป็นชุดเดียว สำหรับ LED Full Color P0.9 ต้องมี Pixel Map ระบุว่าพอร์ตและสายแต่ละเส้นรับผิดชอบ Cabinet ใด พร้อมสำรอง Configuration ที่เรียกคืนได้ ไม่ควรพึ่งไฟล์ตั้งค่าที่อยู่ในคอมพิวเตอร์ของผู้ติดตั้งเพียงเครื่องเดียว

ระบบสำรองต้องออกแบบจากผลกระทบเมื่ออุปกรณ์เสีย เช่น สำรองเฉพาะ Input, Processor, สายข้อมูล, ระบบไฟ หรือทั้งเส้นทาง คำว่า Redundancy จึงต้องมี Scenario และขั้นตอนทดสอบ ไม่ใช่เพียงชื่อคุณสมบัติในใบเสนอราคา ระบุเวลาที่ระบบยอมให้ภาพหาย ผู้มีสิทธิ์สลับระบบ วิธีแจ้งเตือน และอะไหล่ที่เก็บในพื้นที่ การทดสอบควรถอดหรือปิดองค์ประกอบตามแผนอย่างควบคุมแล้วบันทึกว่าภาพและการควบคุมฟื้นกลับตามเกณฑ์หรือไม่

ความเสียหายที่จำลอง	Input หลักขาด, Processor หยุด, สายข้อมูลขาด หรือวงจรไฟดับ
ผลที่ยอมรับได้	กำหนดเป็นภาพยังอยู่ ภาพลดบางส่วน หรือกู้คืนภายในเวลาที่ตกลง
หลักฐาน	Video บันทึกเหตุการณ์ Log ระบบ เวลาเริ่มฟื้น และรายชื่อผู้ทดสอบ

CAMERA & CALIBRATION

7. ทดสอบกล้อง Refresh Rate และการปรับเทียบระบบ P0.9

ค่า Refresh Rate อ้างอิง 3,840 Hz เป็นข้อมูลของรุ่น MA600C แต่ไม่สามารถรับประกันภาพจากกล้องทุกชุดได้โดยลำพัง ผลลัพธ์ขึ้นกับ Shutter, Frame Rate, Scan Mode, Brightness, Processor, Genlock และรูปแบบการถ่าย ควรนำกล้อง เลนส์ และ Workflow จริงมาทดสอบหลายค่า พร้อมบันทึก Preset ที่ใช้งานได้ หากเปลี่ยนกล้องหรือมาตรฐานสัญญาณต้องมีขั้นตอนทวนสอบใหม่

ก่อน Calibration ให้ระบบอุ่นตัวตามวิธีของผู้ผลิต ตรวจสายและ Module ที่ผิดปกติ แล้วกำหนดเป้าหมายความสว่าง White Balance และ Color Temperature ตามสภาพห้อง สำหรับ LED Full Color P0.9 ควรตรวจ Uniformity, Gray Scale, สีผิว เงามืด และรอยต่อจากทั้งตาเปล่ากับกล้อง เก็บไฟล์ Calibration ก่อนและหลัง พร้อมชื่อเครื่องมือ เวอร์ชันซอฟต์แวร์ ผู้ปฏิบัติงาน และวันที่ เพื่อให้ย้อนกลับได้เมื่อมีการเปลี่ยน Module

ใช้ Test Pattern สีเทา สีหลัก Gradient เส้นละเอียด และภาพเคลื่อนไหวร่วมกับ Content จริง
ตรวจ Banding, Scan Line, Moiré, Flicker, Dead Pixel และความต่างสีจากตำแหน่งกล้องทุกตัว
ล็อก Preset ที่อนุมัติและกำหนดผู้มีสิทธิ์เปลี่ยน Brightness, Gamma หรือ Color Temperature

ENVIRONMENT & HVAC

8. จัดการความร้อน ความชื้น ฝุ่น และสภาพห้อง

ช่วงอุณหภูมิทำงานอ้างอิงอยู่ที่ -10 ถึง +40°C และความชื้น 10%–90% RH แต่การออกแบบไม่ควรตั้งเป้าให้ระบบทำงานชิดขอบช่วงดังกล่าว ความร้อนภายในช่องจออาจสูงกว่าอุณหภูมิห้อง จึงต้องประเมินจากกำลังไฟ การหมุนเวียนอากาศ งานตกแต่ง และชั่วโมงใช้งานจริง ห้ามปิดช่องระบายหรือให้ลมเย็นปะทะจนเกิดการควบแน่นบนอุปกรณ์

สำหรับ LED Full Color P0.9 ให้ระบุตำแหน่งเซนเซอร์ อุณหภูมิและความชื้นที่ต้องติดตาม ค่าแจ้งเตือน วิธีตอบสนอง และผู้รับผิดชอบ ตรวจฝุ่น ช่องลม Filter กับร่องรอยความชื้นเป็นระยะตามสภาพพื้นที่ หากห้องปิดระบบปรับอากาศนอกเวลางาน ต้องคำนวณผลต่อช่วงก่อนเปิดจอและหลังปิดจอร่วมด้วย เกณฑ์ทั้งหมดเป็นข้อกำหนดของโครงการและต้องเทียบกับคู่มือสินค้าจริงอีกครั้ง

อย่าสับสนค่า IP กับสภาพติดตั้ง: แม้ตารางอ้างอิงระบุ IP61 ด้านหน้าและ IP21 ด้านหลัง ผลิตภัณฑ์หน้านี้ยังเป็นจอภายในอาคาร การควบคุมฝุ่น ความชื้น น้ำรั่ว และการควบแน่นยังจำเป็น และไม่ควรนำค่า IP ไปตีความว่าใช้กลางแจ้งได้

COMMISSIONING

9. Checklist ตรวจรับ LED Full Color P0.9 ก่อนส่งมอบ

เกณฑ์ตรวจรับควรตกลงก่อนติดตั้งและแบ่งเป็นงานกายภาพ ไฟฟ้า ภาพ สัญญาณ การควบคุม ระบบสำรอง และเอกสาร หลีกเลี่ยงคำกว้างอย่าง “ภาพสวย” หรือ “ใช้งานปกติ” โดยไม่มีวิธีตรวจ ระบุสภาพแสง ไฟล์ทดสอบ ระยะชม เครื่องมือ ระยะเวลาทำงานต่อเนื่อง และผู้มีอำนาจอนุมัติ หากพบข้อบกพร่องต้องมีระดับความสำคัญ เจ้าของงาน วันที่แก้ และหลักฐานทดสอบซ้ำ

หมวด	สิ่งที่ตรวจ	หลักฐานที่ควรเก็บ
กายภาพ	แนว ระดับ รอยต่อ ขอบตกแต่ง จุดยึด และการถอด Front Service	ภาพถ่าย แบบอนุมัติ และรายการ Punch List
ไฟฟ้า	แรงดัน การแบ่งโหลด สายดิน อุณหภูมิขั้วต่อ และป้ายวงจร	ผลวัด Single Line Diagram และรายงานผู้ตรวจ
ภาพ	Dead Pixel, Uniformity, Gray Scale, สี และความอ่านง่ายของ Content จริง	Test Pattern ภาพก่อนหลัง และค่าตั้งระบบ
สัญญาณ	Input, Window, Preset, การสลับแหล่ง และ Scenario สำรอง	Video ทดสอบ Log และ Pixel Map
การส่งมอบ	คู่มือ อะไหล่ Training, Configuration และเงื่อนไขรับประกัน	บัญชีเอกสารพร้อมลายเซ็นรับมอบ

การ Burn-in หรือทดสอบต่อเนื่องของ LED Full Color P0.9 ต้องกำหนดระยะเวลา รูปแบบภาพ ระดับความสว่าง และเงื่อนไขผ่านตามสัญญา เพราะไม่มีระยะเวลามาตรฐานเดียวที่เหมาะกับทุกโครงการ เมื่อจบการทดสอบควรตรวจ Log เหตุขัดข้อง อุณหภูมิ และรายการแก้ไขก่อนเซ็นรับ

MAINTENANCE & TCO

10. วาง Preventive Maintenance และต้นทุนตลอดอายุระบบ

แผนบำรุงรักษาควรอิงชั่วโมงใช้งาน ฝุ่น ความชื้น ความสำคัญของห้อง และเงื่อนไขรับประกัน ไม่ควรกำหนดรอบเดียวกันทุกพื้นที่ รายการพื้นฐานประกอบด้วยการตรวจภาพผิดปกติ Log แจ้งเตือน พัดลมหรือช่องลม ขั้วต่อ สายข้อมูล อุปกรณ์ควบคุม อุณหภูมิ และไฟล์ Configuration การทำความสะอาดพื้นผิวต้องใช้วิธีและวัสดุที่ผู้ผลิตอนุญาต เพื่อไม่ให้ชั้นเคลือบ COB เสียหาย

ต้นทุนรวมของ LED Full Color P0.9 ควรรวมราคาจอ Processor โครงสร้าง ระบบไฟ งานตกแต่ง HVAC ซอฟต์แวร์ อะไหล่ Calibration ค่าแรง การฝึกอบรม และช่วงเวลาที่ระบบหยุดใช้งาน ค่าอายุ LED 100,000 ชั่วโมงเป็นข้อมูลอ้างอิงของผู้ผลิต ไม่ได้หมายความว่าส่วนประกอบทุกชิ้นจะไม่ต้องซ่อมตลอดช่วงนั้น จึงต้องแยกอายุ LED ออกจากอายุระบบ เงื่อนไขรับประกัน และแผนเปลี่ยนอุปกรณ์

ก่อนใช้งานตรวจสถานะระบบ Input, Preset, อุณหภูมิ และความผิดปกติที่มองเห็น พร้อมบันทึกเหตุการณ์สำคัญ
ตามรอบโครงการตรวจความแน่น การระบายอากาศ ระบบไฟ สายสัญญาณ Calibration และทดสอบเส้นทางสำรองตาม Checklist
หลังซ่อมบันทึก Serial, ตำแหน่ง Module, อะไหล่ที่ใช้ ไฟล์ก่อนหลัง ผลทดสอบ และปรับยอดอะไหล่คงคลัง

PROCUREMENT & HANDOVER

11. เอกสารจัดซื้อและคำศัพท์ที่ใช้ตรวจข้อเสนอ

ข้อกำหนดจัดซื้อควรระบุชื่อเทคโนโลยี Pixel Pitch จริง ขนาดและความละเอียด Cabinet ความสว่าง Refresh Rate กำลังไฟ วิธี Service อุปกรณ์ควบคุม เงื่อนไขรับประกัน และเกณฑ์ตรวจรับในเอกสารเดียวกัน ขอ Datasheet ของรุ่นและล็อตที่เสนอ พร้อม Bill of Materials, Country of Origin ตามที่โครงการต้องการ รายการอะไหล่ ระยะเวลาจัดหา และขอบเขตบริการหลังการขาย อย่ารับตัวเลขจากหลาย Series มารวมเป็นสเปกเดียว

เมื่อเปรียบเทียบผู้เสนอ LED Full Color P0.9 ให้ใช้ Compliance Matrix ระบุ “ผ่าน” “ไม่ผ่าน” หรือ “มีข้อแตกต่าง” ทีละข้อ พร้อมเลขหน้าเอกสารอ้างอิง การเสนอค่าที่ดีกว่าต้องมีหลักฐานและต้องไม่ทำให้เงื่อนไขอื่นด้อยลง หากใช้รุ่นเทียบเท่า MA600C ต้องยืนยันเทคโนโลยี Cabinet, Module, ระบบควบคุม และวิธีบำรุงรักษาของรุ่นนั้นโดยตรง

Pixel Pitch	ระยะกึ่งกลางระหว่างพิกเซล ใช้ร่วมกับระยะชมและขนาดจอในการเลือกความละเอียด
Native Resolution	จำนวนพิกเซลจริงของผนังภาพก่อนการย่อ ขยาย หรือ Crop สัญญาณ
Refresh Rate	ความถี่การรีเฟรชการแสดงผล ไม่ใช่ค่าเดียวกับ Frame Rate ของวิดีโอหรือกล้อง
Calibration	กระบวนการปรับความสว่างและสีให้ Module ทำงานสม่ำเสมอตามเป้าหมาย
Front Service	การเข้าถึงชิ้นส่วนจากด้านหน้า ซึ่งยังต้องมีพื้นที่ เครื่องมือ และขั้นตอนทำงานที่ปลอดภัย
Redundancy	การออกแบบเส้นทางหรืออุปกรณ์สำรอง พร้อม Scenario และเกณฑ์ทดสอบที่ระบุชัด

ชุดส่งมอบควรประกอบด้วย As-built Drawing, Single Line Diagram, Signal Flow, Pixel Map, รายการ Serial, Configuration Backup, Calibration File, Preset, บัญชีผู้ใช้, คู่มือเปิดปิด, แผนฉุกเฉิน, Preventive Maintenance, รายการอะไหล่ และรายงาน Training สำหรับ LED Full Color P0.9 เจ้าของระบบควรทดลองกู้คืน Configuration สลับ Input ตรวจ Alarm และถอด Front Service ภายใต้การกำกับก่อนรับมอบ เพื่อยืนยันว่าเอกสารใช้ทำงานได้จริง ไม่ใช่เพียงแฟ้มประกอบโครงการ

ขอบเขตของแนวทาง: รายการคำนวณและ Checklist ข้างต้นเป็นกรอบช่วยออกแบบ ไม่ใช่แบบก่อสร้างหรือคำรับรองสมรรถนะ ค่าที่มาจาก MA600C ใช้เป็นข้อมูลอ้างอิงเท่านั้น ส่วนจำนวนวงจร โครงสร้าง ระบบสำรอง รอบบำรุงรักษา เกณฑ์ตรวจรับ และเอกสารที่บังคับใช้ต้องได้รับการยืนยันโดยผู้รับผิดชอบของโครงการตามสินค้าที่เสนอจริง

PROJECT WORKBOOK & HANDOVER

12. สร้าง Project Workbook และซ้อมส่งมอบก่อนปิดงาน

Project Workbook คือชุดข้อมูลกลางที่เชื่อม Requirement, แบบ, การติดตั้ง, การทดสอบ และการบำรุงรักษาเข้าด้วยกัน แต่ละรายการควรมีรหัส เจ้าของ วันที่แก้ไข สถานะ และลิงก์ไปยังหลักฐาน เวลามีการเปลี่ยนขนาดจอ Input หรืออุปกรณ์ ต้องเห็นทันทีว่า Calculation, Drawing, Configuration, Test Case และคู่มือส่วนใดได้รับผลกระทบ วิธีนี้ช่วยไม่ให้ทีมออกแบบ ผู้ติดตั้ง และผู้ดูแลใช้เอกสารคนละเวอร์ชัน

ก่อนเริ่มงานควรกำหนดพื้นที่จัดเก็บ รูปแบบชื่อไฟล์ สิทธิ์เข้าถึง วิธีอนุมัติ และระยะเวลาเก็บข้อมูล ใช้เลข Revision แทนคำว่า “ล่าสุด” และห้ามเขียนทับไฟล์ที่ผ่านการอนุมัติ หากข้อมูลบางอย่างเป็นความลับ เช่น Password หรือ Network Diagram ให้แยกสิทธิ์และส่งผ่านช่องทางที่เหมาะสม แต่ยังต้องมีทะเบียนบอกว่าเอกสารอยู่ที่ใดและใครเป็นผู้ดูแล

ทะเบียนหลัก	ข้อมูลขั้นต่ำ	ผู้ตรวจที่เหมาะสม
Requirement Register	รหัส ความต้องการ แหล่งที่มา ความสำคัญ เกณฑ์ผ่าน และสถานะ	เจ้าของงานกับผู้ใช้งาน
Assumption Log	สมมติฐาน เหตุผล วันที่ต้องยืนยัน ผลกระทบ และผู้รับผิดชอบ	ผู้จัดการโครงการ
Decision Log	ทางเลือกที่พิจารณา ผู้อนุมัติ เหตุผล และเอกสารสนับสนุน	คณะอนุมัติโครงการ
Interface Register	จุดเชื่อมต่อไฟฟ้า Network, AV, HVAC, Structure และ Interior	ผู้ออกแบบแต่ละระบบ
Asset Register	รุ่น Serial, Firmware, ตำแหน่ง วันที่ติดตั้ง และวันหมดรับประกัน	ผู้ดูแลทรัพย์สิน
Cable Schedule	รหัสสาย ต้นทาง ปลายทาง ประเภท ความยาว และผลทดสอบ	วิศวกรระบบกับช่างติดตั้ง
Configuration Register	ชื่อไฟล์ Version, Device, วันที่ Backup และวิธี Restore	System Administrator
Test Register	Test Case, Precondition, Expected Result, Actual Result และหลักฐาน	ผู้ทดสอบกับผู้รับมอบ
Defect Register	อาการ ระดับผลกระทบ Root Cause, Corrective Action และผล Retest	ผู้รับเหมากับตัวแทนเจ้าของงาน
Spare Register	Part Number, Batch, จำนวน ตำแหน่งเก็บ เงื่อนไขเก็บ และประวัติการเบิก	ทีมบำรุงรักษา

ทำ Requirements Traceability: เชื่อมทุก Requirement ไปยังแบบ รายการอุปกรณ์ และ Test Case ที่พิสูจน์ได้ ตัวอย่างเช่น ความต้องการ “อ่าน Dashboard จากที่นั่งหลังสุด” ต้องเชื่อมกับระยะชม ขนาดตัวอักษร Canvas ที่ใช้ ไฟล์ทดสอบ ตำแหน่งผู้ตรวจ และภาพผลทดสอบ หากเปลี่ยน Layout ภายหลัง ระบบจะชี้ได้ว่าต้องทดสอบข้อใดซ้ำ โดยไม่ต้องเริ่มตรวจเอกสารทั้งหมดใหม่

กำหนด RACI ให้ชัด: งานหนึ่งควรมีผู้รับผิดชอบลงมือ ผู้อนุมัติ ผู้ให้คำปรึกษา และผู้รับทราบตามความเหมาะสม ครอบคลุมการเปิดปิดระบบ เปลี่ยน Preset, Publish Content, Backup, Calibration, แก้ Alarm, อนุมัติ Downtime, เบิกอะไหล่ และติดต่อบริการ หลีกเลี่ยงการให้ทุกคนเป็นผู้อนุมัติ เพราะเหตุขัดข้องจริงจะเสียเวลาในการตัดสินใจ

หลักฐานก่อนส่งอุปกรณ์

ตรวจรุ่น จำนวน สภาพภายนอก Serial, Firmware, Module Batch, อุปกรณ์ประกอบ และไฟล์ Configuration เทียบ Purchase Order บันทึกภาพ Packing และเงื่อนไขขนส่ง หากมีการทดสอบจากโรงงาน ให้ระบุ Test Setup และข้อจำกัดว่าไม่ได้แทนการทดสอบหลังติดตั้ง

หลักฐานหลังติดตั้ง

ตรวจระบบกับไฟฟ้า โครงสร้าง Network, Input, Content, กล้อง และสภาพห้องจริง ใช้ Test Case ที่อนุมัติและบันทึกค่าตั้ง อุณหภูมิ รูปแบบภาพ เวลาเริ่มจบ ผู้ร่วมทดสอบ ผลที่ได้ และรายการแก้ไข แยกหลักฐานก่อนกับหลัง Retest อย่างชัดเจน

แผน Training แบบอิงบทบาท: ผู้ใช้งานทั่วไปควรเปิดปิด เลือก Input และเรียก Preset ได้ ผู้จัดการ Content ควรเข้าใจ Canvas, Safe Area, Scaling และ Version ผู้ดูแลระบบควร Backup, Restore, อ่าน Alarm และเก็บ Log ได้ ส่วนช่างควรทำ Lockout, Front Service, เปลี่ยนชิ้นส่วน และทดสอบหลังซ่อมตามคู่มือ การฝึกต้องมีภาคปฏิบัติและเกณฑ์ผ่าน ไม่ใช่เพียงรายชื่อผู้เข้าร่วม

ให้ผู้เรียนแต่ละบทบาททำขั้นตอนด้วยตนเองจากคู่มือฉบับที่จะส่งมอบ
จำลอง Input หาย Preset ผิด Alarm เกิด และการหยุดระบบอย่างปลอดภัย
ทดสอบการค้นหา Drawing, Serial, Configuration และประวัติอะไหล่จาก Workbook
บันทึกคำถามที่ตอบไม่ได้ แล้วแก้คู่มือหรือเพิ่มผู้รับผิดชอบก่อนปิด Training
เก็บรายชื่อ วันที่ รุ่นอุปกรณ์ เนื้อหาที่สอน ผลภาคปฏิบัติ และผู้รับรอง
กำหนดแผนสอนทบทวนเมื่อ Firmware, Processor, Workflow หรือทีมงานเปลี่ยน

ซ้อม Recovery ก่อนรับมอบ: เลือกเหตุการณ์ที่มีผลสูงและทำได้อย่างปลอดภัย เช่น Configuration สูญหาย Input หลักหยุด หรือ Module ถูกเปลี่ยน ผู้ดำเนินการต้องเริ่มจาก Alarm หรือคำแจ้งเหตุ ใช้คู่มือค้นหาสาเหตุ สลับระบบ กู้ไฟล์ ตรวจภาพ และบันทึกเวลาจริง ห้ามพึ่งคำแนะนำปากเปล่าจากผู้ติดตั้งระหว่างการซ้อม เว้นแต่ขั้นตอนเอกสารไม่เพียงพอและต้องถูกแก้ไข

Scenario	ระบุอาการเริ่มต้น ขอบเขตผลกระทบ เงื่อนไขความปลอดภัย และจุดหยุดการทดสอบ
Detection	ระบุว่าใครเห็นเหตุจาก Alarm, Monitoring, ภาพผิดปกติ หรือคำแจ้งของผู้ใช้
Recovery	ลำดับตรวจ สลับ กู้คืน และยืนยัน โดยอ้างเลขหน้าคู่มือกับชื่อไฟล์
Success Criteria	ภาพกลับมา Preset ถูกต้อง Alarm ถูกปิด Log ครบ และไม่มีผลข้างเคียงใหม่
Improvement	ปรับคู่มือ Training, Spare, Monitoring หรือ Design แล้วกำหนดผู้รับผิดชอบกับวันเสร็จ

ควบคุมไฟล์ส่งมอบ: สร้าง Master Index ที่เปิดได้โดยไม่ต้องใช้ซอฟต์แวร์เฉพาะ พร้อม Checksum หรือวิธีตรวจว่าไฟล์สำคัญไม่เสียหาย เก็บสำเนาอย่างน้อยในพื้นที่ที่องค์กรอนุมัติและทดสอบการเปิดไฟล์จริง กำหนดรูปแบบระยะยาวสำหรับ Drawing, Report, Spreadsheet, Photo, Video และ Configuration โดยระบุซอฟต์แวร์กับ Version ที่ใช้สร้าง

ควบคุมการเปลี่ยนแปลงหลังส่งมอบ: ทุกการเปลี่ยน Firmware, Processor Setting, Network, Canvas, Preset หรือ Module ควรมี Change Request ที่ระบุเหตุผล ผลกระทบ แผนสำรอง ผู้อนุมัติ เวลาปฏิบัติงาน และแผนย้อนกลับ ทดสอบในสภาพแวดล้อมที่ควบคุมก่อนนำขึ้นระบบหลักเมื่อทำได้ และห้ามลบ Configuration เดิมจนกว่าจะยืนยันผลกับผู้ใช้งาน

บันทึก Baseline ของ Firmware, Software, Driver, Processor และ Configuration ในวันรับมอบ
ตรวจ Compatibility กับ Sending Card, Receiving Card, Input Source และระบบ Monitoring ก่อน Update
สำรองไฟล์ ตั้งชื่อ Revision และทดลอง Restore จากสำเนาก่อนเริ่มช่วง Maintenance
แจ้งผู้ใช้งานถึง Downtime ผลกระทบ และช่องทางติดต่อหากงานเกินเวลาที่อนุมัติ
เก็บภาพก่อนหลัง Test Pattern, Content จริง ค่าอุณหภูมิ และ Alarm ที่พบระหว่างงาน
ทวน Pixel Map, Preset, Color Setting, Brightness Schedule และสิทธิ์ผู้ใช้หลังการเปลี่ยน
ให้ผู้อนุมัติยืนยันผลจากตำแหน่งใช้งานจริง ไม่ใช่ตรวจเฉพาะหน้าจอของช่าง
ปรับ Asset Register, Change Log, คู่มือ และไฟล์ Training ให้ตรงสภาพระบบปัจจุบัน

เตรียม Service Desk และ Warranty: ผู้ใช้งานต้องรู้ว่าจะรายงานอาการอย่างไร ข้อมูลใดช่วยวิเคราะห์ และเมื่อใดควรหยุดระบบ สร้างแบบฟอร์มแจ้งเหตุที่บันทึกเวลา ตำแหน่ง อาการ Content, Input, ภาพถ่าย Alarm และการแก้ไขเบื้องต้น เชื่อม Ticket กับ Serial, Warranty, Spare และประวัติซ่อม เพื่อแยกปัญหาจาก Content, Signal, Control, Power, Network หรือ Display ได้รวดเร็วขึ้น

ประกาศเวลาบริการ ช่องทางหลัก ช่องทางฉุกเฉิน และลำดับ Escalation ให้ผู้ใช้เข้าถึงง่าย
ระบุ Severity จากผลกระทบทางธุรกิจ จำนวนพื้นที่เสีย และการมี Workaround ไม่ใช่จากความกังวลเพียงอย่างเดียว
ตกลงเวลา Response, Remote Diagnosis, On-site Support และเป้าหมาย Recovery ตามสัญญา
แยกอะไหล่ใน Warranty อะไหล่สิ้นเปลือง ค่าแรง การเดินทาง และงานที่อยู่นอกขอบเขต
กำหนดผู้อนุมัติ Remote Access พร้อมบันทึก Session, ผู้เข้าถึง เวลา และการเปลี่ยนค่าทุกครั้ง
สร้าง Known Error List สำหรับอาการที่เกิดซ้ำ วิธีตรวจ และขั้นตอนแก้ที่ผ่านการทดสอบแล้ว
ทบทวน Ticket รายเดือนหรือรอบที่เหมาะสม เพื่อหาแนวโน้มและปรับ Preventive Maintenance
ตรวจยอด Spare, Batch, สภาพบรรจุ และเงื่อนไขจัดเก็บหลังทุกการเบิกหรือคืนอะไหล่

ทำ Pilot Operation: ก่อนประกาศใช้งานเต็มรูปแบบ ควรเดินระบบด้วยทีมจริง Content จริง และตารางงานจริงในช่วงที่ควบคุมความเสี่ยงได้ ให้ผู้ใช้งานเปิดระบบ สลับ Input, Publish Content, รับ Alarm และปิดระบบตามคู่มือ ทีมโครงการสังเกตโดยไม่แทรกแซงทันที แล้วรวบรวมขั้นตอนที่สับสน งานที่ใช้เวลานาน และสิทธิ์ที่ขาดเพื่อแก้ก่อน Go-live

ตรวจ Checklist เปิดระบบ สถานะไฟ Network, Processor, Input และ Monitoring ก่อนเริ่มงาน
ทดสอบ Content Schedule, Font, สี ตัวอักษรขนาดเล็ก Video และภาพจากกล้องในช่วงแสงต่างกัน
ยืนยันว่าผู้ใช้งานเรียก Preset ที่ถูกต้องและรู้วิธีกลับสู่ค่ามาตรฐานเมื่อเลือกผิด
บันทึก Alarm ที่เกิด ระยะเวลาตรวจพบ วิธีตอบสนอง และข้อมูลที่ Service Desk ต้องการ
ตรวจขั้นตอน Handover ระหว่างกะ พร้อมรายงานสถานะ Ticket และการเปลี่ยนค่าที่ยังไม่ปิด
ปิดระบบตามลำดับ ตรวจความร้อนผิดปกติ และเก็บ Log ก่อนสรุปผลแต่ละวัน
จัดประชุมสั้นหลัง Pilot แยกปัญหา Process, Training, Documentation และ Technical
อนุมัติ Go-live เมื่อ Action สำคัญปิดแล้วและผู้รับผิดชอบงานที่เหลือมีวันเสร็จชัดเจน

ทบทวนหลังเริ่มใช้งาน: กำหนดรอบตามความเหมาะสมของโครงการ แล้วเปรียบเทียบ ชั่วโมงใช้งาน Ticket, Alarm, อุณหภูมิ พลังงาน ปัญหา Content และเวลาที่ระบบหยุด กับ Baseline วันส่งมอบ เชิญผู้ใช้งาน ทีม Facility, IT, AV และผู้ให้บริการร่วมวิเคราะห์ แยก Quick Win ออกจากงานที่ต้องเปลี่ยนแบบ พร้อมอัปเดต Risk Register, Maintenance Plan, Training และงบประมาณปีถัดไปจากข้อมูลจริง

กำหนดจุดสิ้นสุดโครงการ: ปิดงานเมื่อ Punch List สำคัญเสร็จ ผล Retest ผ่าน เอกสารครบ อะไหล่ตรวจนับ บัญชีผู้ใช้ถูกโอน สิทธิ์ชั่วคราวถูกยกเลิก Training ผ่าน และทีมปฏิบัติการรับผิดชอบระบบได้ ระบุวันเริ่มรับประกัน ช่องทางแจ้งเหตุ เวลาตอบสนอง ข้อยกเว้น และขั้นตอน Escalation ในบันทึกรับมอบ เพื่อให้การดูแลต่อเนื่องไม่ขึ้นกับบุคคลใดบุคคลหนึ่ง

Pixel Pitch	P0.9
พื้นที่ใช้งาน	ภายในอาคาร
