จอ LED Full Color P1.56

฿350,000.00

LED Full Color P1.56 ภายใน ใช้ Pixel Pitch จริง 1.5625 มม. และเทคโนโลยี Flip-chip COB ในรุ่นอ้างอิง MA600C เหมาะกับห้องประชุม ศูนย์ควบคุม สตูดิโอ โชว์รูม และพื้นที่ที่ต้องแสดงข้อความ กราฟกับวิดีโอจากระยะใกล้

ตู้ 16:9 ขนาด 600 × 337.5 มม. ความละเอียด 384 × 216 พิกเซล
Refresh Rate 3,840 Hz มุมมอง 170° และบำรุงรักษาจากด้านหน้า
สำรวจ ออกแบบโครงสร้าง ระบบไฟ สัญญาณ ติดตั้ง และปรับภาพตามพื้นที่จริง

รหัสสินค้า: PC-LED-P1-56 หมวดหมู่: จอ LED ภายในอาคาร ป้ายกำกับ: Full Color, LED Display, P1.56, จอ LED

คำอธิบาย
ข้อมูลเพิ่มเติม

LED Full Color P1.56 คือจอ Fine Pixel Pitch ภายในสำหรับห้องประชุม ศูนย์ควบคุม สตูดิโอ ล็อบบี้ และโชว์รูมที่ต้องอ่านข้อความ กราฟ กับวิดีโอจากระยะใกล้ ชื่อทางการค้า P1.56 ของรุ่นอ้างอิง MA600C มี Pixel Pitch จริง 1.5625 มม. ใช้เทคโนโลยี Flip-chip COB ตู้สัดส่วน 16:9 และบำรุงรักษาจากด้านหน้า จึงเหมาะกับผนังภาพขนาดใหญ่ที่ต้องการความละเอียดโดยไม่มีกรอบ LCD คั่นกลาง

ที่มาของข้อมูล: หน้านี้แปล สรุป และเรียบเรียงใหม่จากข้อมูลทางการของ UNIT LED MA600C Indoor HD LED Display และ คู่มือเลือกจอ LED ภายในของ UNIT LED เพื่อใช้เป็นสเปกอ้างอิงเบื้องต้น Pochok ไม่ได้อ้างว่าเป็นตัวแทนจำหน่าย UNIT LED ยี่ห้อ รุ่น เทคโนโลยี และตัวเลขสุดท้ายของสินค้าที่เสนอจะยืนยันใน Datasheet ใบเสนอราคา และสัญญาของแต่ละโครงการ

PIXEL PITCH1.5625 มม.ชื่อทางการค้า P1.56

TECHNOLOGYFlip-chip COBรุ่นอ้างอิง MA600C

CABINET384 × 216 pxขนาด 600 × 337.5 มม.

REFRESH RATE3,840 Hzค่าตามตารางรุ่นอ้างอิง

สารบัญข้อมูลสินค้า

FINE PIXEL PITCH COB

LED Full Color P1.56 คืออะไร และค่า 1.5625 มม. สำคัญอย่างไร

P1.56 เป็นชื่อที่สื่อสารได้ง่าย ส่วนตารางทางเทคนิคของ MA600C ระบุระยะกึ่งกลางพิกเซล 1.5625 มม. ระยะนี้ทำให้มีพิกเซลหนาแน่นพอสำหรับข้อความ ตารางข้อมูล และภาพเคลื่อนไหวในพื้นที่รับชมใกล้ แต่ Pixel Pitch ไม่ได้กำหนดคุณภาพทั้งหมด ความละเอียดรวมต้องคำนวณจากจำนวนตู้ ขนาดจอ และสัญญาณต้นทาง รวมถึงเลือก Processor, Receiving Card, Driver IC และการปรับเทียบสีให้เหมาะกับงาน

รุ่นอ้างอิงใช้ Flip-chip ในชุดแผง COB ชิปถูกยึดและห่อหุ้มบนบอร์ดเป็นพื้นผิวรวม ช่วยปกป้องหน้าจอจากการสัมผัสระหว่างใช้งานประจำวันได้ดีกว่าการเปิดเม็ด LED แยก อย่างไรก็ตาม จอนี้เป็นผลิตภัณฑ์ภายใน แม้ตารางอ้างอิงระบุ IP61 ด้านหน้าและ IP21 ด้านหลัง ก็ไม่ควรตีความว่าใช้กลางแจ้งได้ งานกลางแจ้งต้องเลือกตู้ ความสว่าง โครงสร้าง และการป้องกันสภาพอากาศที่ออกแบบมาโดยเฉพาะ

แนวทางของผู้ผลิตจัด P0.9–P1.5 ไว้สำหรับจุดรับชมใกล้ประมาณไม่เกิน 2.5 เมตร และแนะนำ P1.25–P2.5 สำหรับห้องประชุม ตัวเลขนี้เป็นเพียงแนววางแผน ระยะที่เหมาะจริงขึ้นกับขนาดตัวอักษร ความสว่างห้อง ขนาดจอ ตำแหน่งที่นั่ง และชนิดเนื้อหา ทีมงานจึงควรทดสอบไฟล์จริงจากจุดนั่งใกล้สุดก่อนสรุปรุ่น

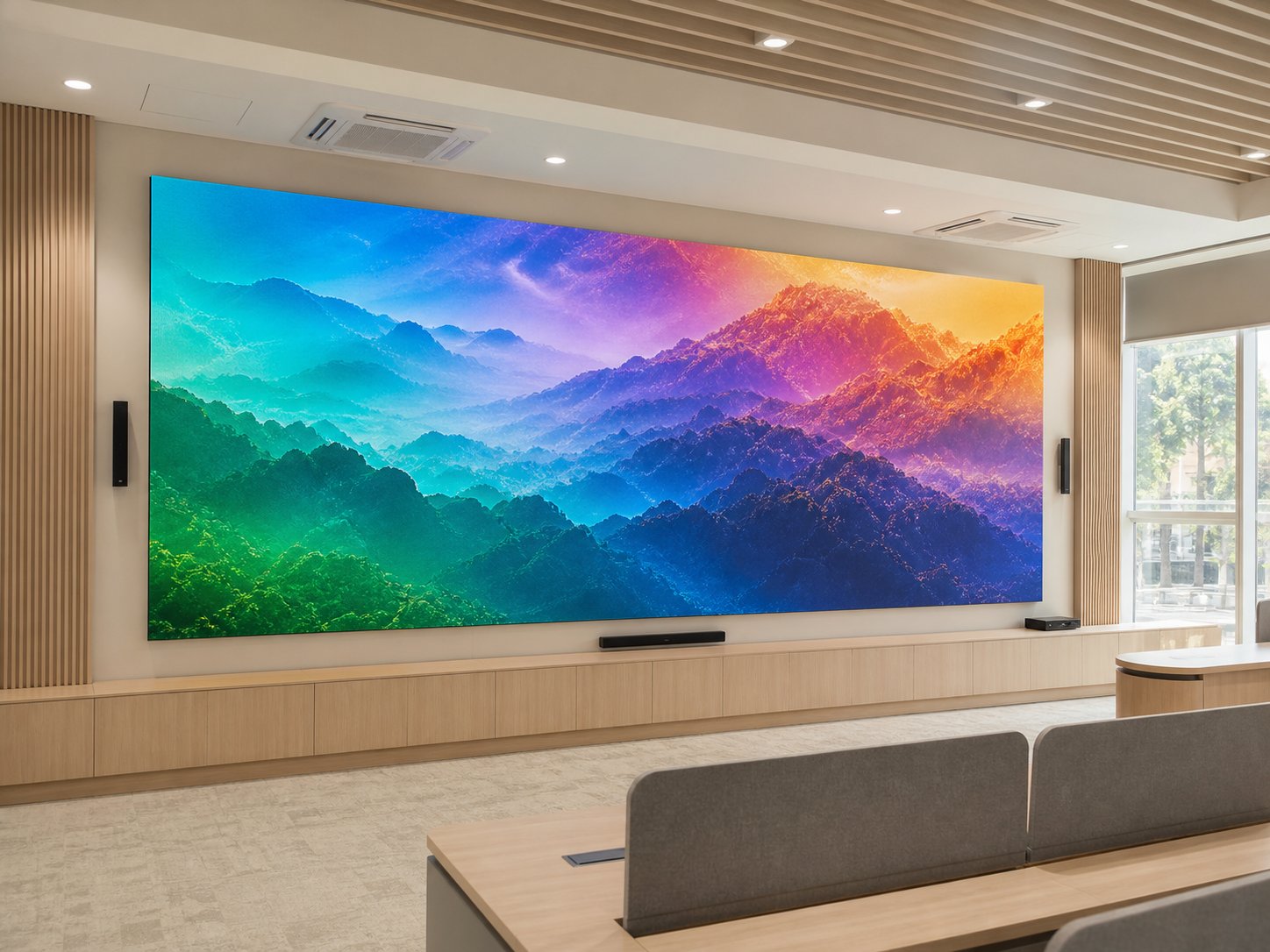

LED Full Color P1.56 ภายใน เทคโนโลยี Flip-chip COB — ภาพประกอบสินค้าเพื่อสื่อรูปแบบการใช้งาน ไม่ใช่ภาพยืนยันยี่ห้อ รุ่น หรือตู้ที่จะส่งมอบในโครงการ

KEY BENEFITS

จุดเด่นของ LED Full Color P1.56 สำหรับงานภาพภายใน

ภาพละเอียดในระยะใกล้

Pixel Pitch 1.5625 มม. เหมาะกับข้อความ แผนภูมิ แผนที่ และวิดีโอที่ผู้ชมต้องดูรายละเอียด โดยควรออกแบบขนาดตัวอักษรให้ผู้ชมแถวไกลอ่านได้สบาย

ตู้ 16:9 วางระบบง่าย

ตู้ 600 × 337.5 มม. มีความละเอียด 384 × 216 พิกเซล จัดเรียงเป็นสัดส่วน Full HD หรือ 4K ได้ตรงกับสื่อทั่วไปและลดการครอปภาพที่ไม่จำเป็น

พื้นผิวแบบ Flip-chip COB

โครงสร้าง COB ให้พื้นผิวรวมและช่วยลดความเสี่ยงจากการกระแทกเม็ด LED โดยตรง การเลือกจริงควรตรวจสีดำ ความสม่ำเสมอ วิธีซ่อม และอะไหล่ของรุ่นที่เสนอ

รองรับงานวิดีโอและกล้อง

ค่า Refresh Rate อ้างอิง 3,840 Hz ช่วยลดโอกาสเกิดแถบเมื่อถ่ายภาพ แต่ต้องทดสอบ Shutter, Frame Rate, Scan Mode และ Processor กับกล้องที่จะใช้จริง

มุมมองกว้าง

มุมมองแนวนอนและแนวตั้งอ้างอิง 170 องศา ช่วยให้ผู้ชมด้านข้างเห็นข้อมูลได้ทั่วถึง เหมาะกับห้องประชุมและพื้นที่ที่มีแนวที่นั่งหลายตำแหน่ง

ติดตั้งชิดผนังได้

การติดตั้งและบำรุงรักษาจากด้านหน้าช่วยลดช่องทางเดินหลังจอ แต่ยังต้องเตรียมจุดตัดไฟ เส้นทางสาย การระบายความร้อน และพื้นที่ถอดอุปกรณ์อย่างปลอดภัย

REFERENCE SPECIFICATION

สเปกอ้างอิง LED Full Color P1.56 รุ่น MA600C Flip-chip COB

ตารางนี้ใช้ข้อมูลแถว P1.5625 ของ MA600C เพียงเทคโนโลยีเดียว จึงไม่ผสมค่าจาก MA600 แบบ SMD ตัวเลขกำลังไฟอาจเปลี่ยนตามความสว่าง LED และล็อตการผลิต ผู้ผลิตระบุความคลาดเคลื่อนได้ประมาณ ±15% จึงต้องใช้ Datasheet ของสินค้าจริงสำหรับออกแบบวงจรไฟและการรับประกัน

พื้นที่ใช้งาน	ภายในอาคาร
Pixel Pitch จริง	1.5625 มม.
เทคโนโลยี LED	Flip-chip ในชุดแผง COB
ขนาดตู้	600 × 337.5 × 29.5 มม. อะลูมิเนียมหล่อ
ความละเอียดต่อตู้	384 × 216 พิกเซล
น้ำหนักตู้	ประมาณ 3.3 กก.
ขนาดโมดูล	300 × 168.75 มม.
ความสว่าง	600 nit
Refresh Rate	3,840 Hz
อุณหภูมิสี	9,000 ± 1,000 K
มุมมองแนวนอน / แนวตั้ง	170° / 170°
วิธีขับ	1/45
ไฟเข้า	AC 100–240V
กำลังไฟสูงสุด / เฉลี่ย	250 / 83 W ต่อ ตร.ม.
อุณหภูมิทำงาน	-10 ถึง +40°C
ความชื้นทำงาน	10–90% RH
ระดับป้องกัน หน้า / หลัง	IP61 / IP21 สำหรับรุ่นภายใน
อายุ LED ที่ผู้ผลิตระบุ	100,000 ชั่วโมง ภายใต้เงื่อนไขใช้งาน
การติดตั้งและบำรุงรักษา	เข้าถึงจากด้านหน้า

ข้อควรทราบ: ค่าอายุการใช้งานเป็นค่าพิกัดอ้างอิง ไม่ใช่การรับประกัน และระดับ IP ด้านหน้าไม่เปลี่ยนรุ่นภายในให้เป็นจอกลางแจ้ง ต้องยืนยัน Cabinet, Driver IC, Power Supply, Processor, ความสว่าง การใช้ไฟ อะไหล่ และเงื่อนไขบริการของสินค้าที่เสนอทุกครั้ง

ตัวอย่างคำนวณ Full HD และ 4K จากตู้ 16:9

เมื่อตู้หนึ่งใบมี 384 × 216 พิกเซล การจัด 5 × 5 ตู้ให้ 1,920 × 1,080 พิกเซล ขนาดกายภาพ 3.0 × 1.6875 เมตร ส่วน 10 × 10 ตู้ให้ 3,840 × 2,160 พิกเซล ขนาด 6.0 × 3.375 เมตร ทั้งสองชุดเป็นผลคำนวณจากตู้รุ่นอ้างอิง ไม่ใช่ขนาดบังคับของทุกโครงการ ขนาดจริงอาจปรับตามผนัง โครงสร้าง Processor งบประมาณ และระยะรับชม

รายการที่ควรตรวจใน Datasheet และตัวอย่างสินค้าจริง

ชื่อ Pixel Pitch เพียงรายการเดียวไม่เพียงพอสำหรับเปรียบเทียบข้อเสนอ ควรขอเอกสารที่ระบุ LED Technology, Cabinet Resolution, Driver IC, Scan Rate, Gray Scale, Brightness, Refresh Rate, Color Temperature, Power Consumption, IP Rating, Operating Temperature และวิธี Maintenance ให้ครบ พร้อมตรวจว่าตัวเลขทุกช่องเป็นของรุ่น P1.5625 แบบ Flip-chip COB จริง ไม่ใช่ค่ารวมสูงสุดของทั้ง Series

ภาพนิ่ง: ตรวจเส้นบาง ตัวอักษรไทยขนาดเล็ก ไล่เฉดสี พื้นดำ และความสม่ำเสมอระหว่าง Cabinet จากจุดชมใกล้สุด
ภาพเคลื่อนไหว: ทดลองวิดีโอ Frame Rate ที่ใช้งานจริง ตรวจ Motion, Ghosting, Color Banding และอาการภาพฉีกระหว่างเปลี่ยน Source
งานกล้อง: ทดสอบกล้อง รุ่นเลนส์ Shutter Speed และ Frame Rate จริง เพื่อปรับ Refresh, Scan, Brightness กับ Color Temperature ร่วมกัน
ระบบควบคุม: ตรวจจำนวน Input, Resolution, Scaling, Window Layout, EDID, Backup Signal และวิธีควบคุมเมื่อผู้ใช้สลับแหล่งภาพ
การบำรุงรักษา: ยืนยันจำนวนอะไหล่ เครื่องมือถอด Module จุดตัดไฟ ระยะเข้าถึง และผู้รับผิดชอบบริการหลังส่งมอบเป็นลายลักษณ์อักษร
โครงสร้าง: ตรวจน้ำหนักรวม แนวรับแรง จุดยึด ระยะปรับระดับ และความเรียบของระนาบ เพราะความคลาดเคลื่อนเล็กน้อยทำให้รอยต่อเห็นชัดเมื่อรับชมใกล้
สภาพห้อง: วัดแสงรบกวน อุณหภูมิ การหมุนเวียนอากาศ ฝุ่น และเสียงจากอุปกรณ์ เพื่อกำหนด Brightness กับระบบระบายความร้อนอย่างเหมาะสม
การส่งมอบ: เก็บ Configuration, Calibration File, Wiring Diagram, Serial Number, คู่มือ และผลทดสอบไว้เป็นชุดเดียวสำหรับอ้างอิงเมื่อมีการซ่อมหรือเปลี่ยนอุปกรณ์

APPLICATIONS

พื้นที่เหมาะสำหรับจอ LED Full Color P1.56

ห้องประชุมและ Boardroom

ใช้แสดง Presentation, Video Conference และ Dashboard บนผนังภาพเดียว ควรตรวจขนาดตัวอักษรจากที่นั่งใกล้สุดกับไกลสุดก่อนกำหนดขนาดจอ

ศูนย์ควบคุม

เหมาะกับแผนที่ กล้อง และสถานะระบบหลายแหล่ง โดยต้องวาง Layout, Processor, ระบบสำรอง และสิทธิ์ควบคุมตามความสำคัญของงาน

สตูดิโอและห้องผลิตสื่อ

ใช้เป็นฉากหรือจอข้อมูลได้เมื่อทดสอบกล้องจริง พร้อมปรับ Refresh Rate, Shutter, สี และความสว่างให้ไม่เกิดแถบหรือสีคลาดเคลื่อน

โชว์รูมและนิทรรศการ

ผนังภาพไร้รอยต่อช่วยนำเสนอสินค้าและภาพแบรนด์ในขนาดใหญ่ สามารถเชื่อมระบบเสียงหรือ Interactive เพิ่มได้ตามขอบเขตโครงการ

ล็อบบี้องค์กร

รองรับข่าวสาร วิดีโอต้อนรับ และภาพลักษณ์องค์กร ควรออกแบบโครงสร้างและวัสดุตกแต่งให้เข้ากับสถาปัตยกรรมโดยไม่บังช่องบริการ

ห้องเรียนและศูนย์ฝึกอบรม

เหมาะกับแผนภูมิ วิดีโอ และบทเรียนภาพละเอียด โดยต้องเลือกความสูงติดตั้งและความสว่างที่ไม่ทำให้ผู้เรียนล้าสายตา

PIXEL PITCH GUIDE

เลือก P1.56 เทียบกับ P0.9, P1.25 และ P1.86

LED Full Color P1.56 ให้สมดุลระหว่างรายละเอียด ขนาดผนังภาพ และงบประมาณสำหรับพื้นที่รับชมใกล้ถึงกลาง รุ่น Pitch เล็กกว่าจะเพิ่มความหนาแน่นพิกเซลแต่ต้นทุนสูงขึ้น ส่วนรุ่น Pitch ใหญ่กว่าอาจคุ้มเมื่อผู้ชมอยู่ไกลขึ้น การตัดสินใจควรเริ่มจากไฟล์เนื้อหาและตำแหน่งผู้ชม ไม่ใช่เลือกตัวเลขเล็กที่สุดเสมอไป

รุ่น	แนวทางใช้งาน	ดูข้อมูล
P0.9	ข้อความเล็กและรายละเอียดสูงมากในระยะใกล้	ดู P0.9
P1.25	ห้องประชุมและศูนย์ควบคุมระดับละเอียดสูง	ดู P1.25
P1.56	สมดุลสำหรับห้องประชุม สตูดิโอ และโชว์รูม	รุ่นปัจจุบัน
P1.86	พื้นที่รับชมกลางและจอขนาดใหญ่ขึ้น	ดู P1.86

PROJECT WORKFLOW

ขั้นตอนออกแบบและติดตั้ง LED Full Color P1.56

สำรวจพื้นที่และจุดรับชมวัดผนัง ระยะใกล้สุด แสงแวดล้อม จุดขนย้าย ตำแหน่งตู้ไฟ และข้อจำกัดอาคาร
กำหนดขนาดและความละเอียดคำนวณจำนวนตู้ สัดส่วนภาพ ความละเอียดรวม และทดสอบตัวอักษรกับไฟล์ที่จะใช้งานจริง
ออกแบบโครงสร้างและระบบจัดทำแนวทางรับน้ำหนัก ไฟ สายสัญญาณ Processor การระบายความร้อน และช่องบำรุงรักษา
ยืนยัน Datasheet และรายการส่งมอบตรวจรุ่น เทคโนโลยี สเปก อะไหล่ อุปกรณ์ควบคุม ระยะเวลา และเงื่อนไขบริการก่อนสั่งผลิต
ติดตั้ง ทดสอบ และอบรมประกอบตู้ ปรับแนวภาพ Calibration ทดสอบสัญญาณและไฟ พร้อมแนะนำการใช้งานกับการดูแลประจำวัน

ดูขอบเขต บริการออกแบบและติดตั้ง หรือส่งภาพพื้นที่ผ่านหน้า ติดต่อเรา เพื่อให้ทีมงานประเมินข้อมูลที่ต้องสำรวจก่อนจัดทำใบเสนอราคา

ก่อนอนุมัติ Shop Drawing ควรตรวจแนว Center Line, ระดับพื้นสำเร็จ, ระยะขอบงานตกแต่ง, ตำแหน่งช่องเปิด, Load ของวงจรไฟ, เส้นทางสายสำรอง และการถอด Cabinet แถวริม หากพื้นที่ใช้งานต่อเนื่องควรวางแผน Spare Module, Power Supply, Receiving Card และขั้นตอน Bypass เพื่อให้ทีมดูแลแก้ปัญหาได้โดยไม่กระทบทั้งผนังภาพ

FAQ

คำถามที่พบบ่อยเกี่ยวกับ LED Full Color P1.56

P1.56 กับ P1.5625 คือรุ่นเดียวกันหรือไม่

P1.56 เป็นชื่อทางการค้าที่ปัดให้อ่านง่าย ส่วนรุ่น MA600C อ้างอิงระยะจริง 1.5625 มม. ต้องใช้ค่าจริงจาก Datasheet เมื่อต้องคำนวณความละเอียดและขนาดกายภาพ

ระยะชมควรเริ่มที่เท่าไร

แนวทางผู้ผลิตจัด Pitch กลุ่มนี้สำหรับระยะใกล้ประมาณไม่เกิน 2.5 เมตร แต่ระยะเหมาะจริงขึ้นกับขนาดข้อความ ความละเอียดรวม แสง และตำแหน่งที่นั่ง ควรทดสอบไฟล์จริงก่อนสรุป

Flip-chip COB ต่างจาก SMD อย่างไร

COB ห่อหุ้มชิปบนบอร์ดเป็นพื้นผิวรวม ส่วน SMD ใช้แพ็กเกจ LED แยกเม็ด ทั้งสองมีรุ่นและคุณภาพหลายระดับ จึงควรเทียบสีดำ ความสว่าง วิธีซ่อม อะไหล่ และราคาในรุ่นที่จะเสนอจริง

ใช้ภายนอกอาคารได้หรือไม่

ไม่ได้ ตารางนี้เป็นรุ่นภายใน งานกลางแจ้งต้องใช้ตู้ที่มีระดับ IP ความสว่าง ระบบระบายความร้อน และโครงสร้างทนสภาพอากาศโดยเฉพาะ แม้ด้านหน้ารุ่นอ้างอิงจะมีค่า IP61 ก็ตาม

ทำจอ Full HD หรือ 4K ได้หรือไม่

ทำได้เมื่อจำนวนตู้และระบบควบคุมรองรับ ตัวอย่างรุ่นอ้างอิงใช้ 5 × 5 ตู้สำหรับ Full HD และ 10 × 10 ตู้สำหรับ 4K แต่ขนาดโครงการจริงอาจเลือกความละเอียดอื่นได้

ถ่ายวิดีโอแล้วเกิดเส้นกะพริบไหม

3,840 Hz ช่วยลดโอกาสเกิดแถบ แต่ไม่รับประกันผลทุกกล้อง ต้องทดสอบ Shutter, Frame Rate, Scan Mode, Processor และความสว่างร่วมกับอุปกรณ์ที่จะใช้งานจริง

บำรุงรักษาจากด้านหน้าได้ทั้งหมดหรือไม่

รุ่นอ้างอิงรองรับการติดตั้งและเข้าถึงโมดูลกับอุปกรณ์จากด้านหน้า แต่แบบโครงสร้างต้องเผื่อพื้นที่ถอดชิ้นส่วน จุดตัดไฟ และเส้นทางสายให้ช่างทำงานได้อย่างปลอดภัย

ราคาคำนวณจากอะไร

ราคาขึ้นกับพื้นที่จอ รุ่น LED ระบบควบคุม โครงสร้าง ไฟ สายสัญญาณ งานตกแต่ง อะไหล่ การเข้าถึงหน้างาน และเงื่อนไขบริการ จึงควรสำรวจและเสนอเป็นรายโครงการ

START YOUR PROJECT

ขอสำรวจหน้างานและใบเสนอราคา LED Full Color P1.56

ส่งขนาดผนัง ภาพพื้นที่ ระยะชมใกล้สุด เนื้อหาตัวอย่าง ตำแหน่งไฟ และช่วงเวลาที่ต้องการใช้งาน ทีม Pochok จะช่วยประเมินขนาดจอ ความละเอียด โครงสร้าง ระบบควบคุม และรายการที่ต้องยืนยันก่อนเสนอราคา

ส่งข้อมูลเพื่อขอใบเสนอราคา
ดูแคตตาล็อกสินค้า
ดูบริการของเรา

สรุปการเลือก: รุ่นนี้เหมาะเมื่อพื้นที่ต้องการภาพละเอียด ระยะชมใกล้ และตู้ 16:9 แบบ COB แต่การตัดสินใจควรอิงตัวอย่างภาพ สเปกจริง งบประมาณ และแผนบำรุงรักษาร่วมกัน

Final project review: confirm cabinet layout, native resolution, processor capacity, electrical load, spare parts, calibration files, installation access, training, and service responsibility before approval.

หมายเหตุ: ภาพและข้อมูลเป็นสื่อประกอบการวางแนวทาง ไม่ยืนยันยี่ห้อ รุ่น หรือสิ่งที่จะส่งมอบ สเปกสุดท้ายต้องอ้างอิง Datasheet, Shop Drawing, ใบเสนอราคา และสัญญาของโครงการนั้น

โครงการ LED Full Color P1.56 ควรเริ่มจากระยะชมใกล้ถึงกลางและ Content จริง ก่อนเลือกจำนวนตู้ ส่วนนี้ต่อยอดข้อมูล MA600C P1.5625 แบบ Flip-chip COB ในหน้าหลัก โดยใช้ตู้ 600 × 337.5 มม. ความละเอียด 384 × 216 พิกเซลเป็นฐานคำนวณ Full HD กับ 4K พร้อมแนวทางเรื่อง Scaling, Studio, Power, Surface Care, Acceptance และ Maintenance ตัวเลขทั้งหมดเป็น Reference; สเปกและเกณฑ์สุดท้ายต้องยืนยันกับสินค้าที่เสนอจริง

CLOSE–MEDIUM VIEWING

1. ทำ Viewing Brief สำหรับ LED Full Color P1.56

บันทึกจุดชมใกล้สุด ไกลสุด มุมซ้าย ขวา ระดับสายตา และเวลาที่แสงเปลี่ยน ใช้ไฟล์จริงซึ่งมี Font ไทย ตาราง แผนภูมิ เส้นบาง ภาพกล้อง และวิดีโอ ไม่ควรตัดสินความคมจากภาพสาธิตสีสดเพียงอย่างเดียว ให้ผู้ใช้ประเมินความอ่านง่าย ความสบายตา รายละเอียดเงามืด และสีจากทุกตำแหน่งที่ใช้งาน

Viewing Brief ของ LED Full Color P1.56 ต้องระบุว่าเนื้อหาใดสำคัญที่สุด จำนวน Window เท่าใด ใครควบคุม Layout และช่วงที่ระบบหยุดได้ หากผู้ชมอยู่ใกล้ให้ตรวจ Pixel Structure, รอยต่อ และขนาดตัวอักษร หากอยู่ระยะกลางให้ตรวจว่าองค์ประกอบเล็กยังอ่านได้หรือควรออกแบบ Content ใหม่ แยกข้อจำกัดของจอออกจากข้อจำกัดของ Source กับ Processor ให้ชัด

รายการ	ข้อมูลที่ต้องเก็บ	สิ่งที่ใช้ตัดสิน
ตำแหน่งชม	ระยะ มุม ระดับตา และรูปแบบนั่งหรือยืน	Pitch, ขนาดจอ และความสูงติดตั้ง
Content	Native File, Font, Window, Frame Rate และสี	Canvas, Scaling และ Processor
สภาพห้อง	แสง ผิวสะท้อน ความร้อน ฝุ่น และเวลาใช้งาน	Brightness, Cooling และรอบดูแล
ภารกิจ	งานปกติ เหตุเร่งด่วน Downtime และผู้อนุมัติ	Preset, Redundancy และ SLA

FULL HD 5 × 5

2. คำนวณ LED Full Color P1.56 แบบ Full HD 5 × 5 ตู้

ตู้ 384 × 216 พิกเซลจำนวน 5 ตู้แนวนอนและ 5 ตู้แนวตั้งให้ 1,920 × 1,080 พิกเซล ใช้ 25 ตู้ ขนาดผืนภาพ 3.00 × 1.6875 เมตร ค่านี้ได้จาก 600 × 5 มม. และ 337.5 × 5 มม. โดยยังไม่รวมโครง ขอบตกแต่ง ระยะติดตั้ง ความคลาดเคลื่อน หรือพื้นที่ Front Service

ผืน LED Full Color P1.56 แบบ 5 × 5 ตรงกับ Canvas Full HD และสัดส่วน 16:9 จึงลดการ Scale เมื่อ Source ส่ง 1,920 × 1,080 แบบหนึ่งต่อหนึ่ง อย่างไรก็ตามต้องตรวจ Color Range, Chroma, HDCP, Frame Rate และ Overscan ตลอด Signal Flow หากแบ่งหลาย Window ให้คำนวณ Resolution ของแต่ละช่อง เพราะคำว่า Full HD ของผืนจอไม่ได้ทำให้ทุก Window มีรายละเอียด Full HD

ยืนยันพื้นที่ผืนภาพ 3.00 × 1.6875 เมตรกับ Center Line และงานตกแต่งจาก Shop Drawing
ทดสอบ Source Full HD แบบ Native และตรวจว่าไม่มีการ Scale ซ้ำที่ Operating System
สร้าง Template Content พร้อม Safe Area, Font ขั้นต่ำ และ Layout ที่ผู้ใช้อนุมัติ
ตรวจ Presentation, Conference, Dashboard และ Video จากตำแหน่งใกล้กับไกลจริง

4K UHD 10 × 10

3. คำนวณ LED Full Color P1.56 แบบ 4K UHD 10 × 10 ตู้

การจัด 10 × 10 ตู้ให้ 3,840 × 2,160 พิกเซล ใช้ 100 ตู้ และมีขนาดผืนภาพ 6.00 × 3.375 เมตร เป็นผลคำนวณจาก Cabinet Reference ไม่ใช่ขนาดที่ทุกพื้นที่ต้องเลือก ผนังขนาดนี้ต้องตรวจเส้นทางนำตู้ โครงสร้าง น้ำหนักรวม ระบบไฟ ความร้อน Processor, Data Path และระยะชมอย่างเป็นระบบ

ก่อนอนุมัติ 4K ต้องตรวจ Pixel Capacity ของ Processor กับ Sending System, จำนวน Port, Bandwidth, Frame Rate, Bit Depth และ Redundancy ระบบ LED Full Color P1.56 อาจรับ Source 4K ได้ แต่การเปิดหลาย Window, Scaling หรือ Rotation สามารถเพิ่มข้อจำกัดของ Processor จึงควรใช้ Layout จริงทดสอบ ไม่ใช้ความละเอียด Input สูงสุดบน Datasheet เป็นคำรับรองสมรรถนะทั้งระบบ

เมทริกซ์ Full HD	5 × 5 ตู้ / 25 ตู้ / 1,920 × 1,080 / 3.00 × 1.6875 เมตร
เมทริกซ์ 4K UHD	10 × 10 ตู้ / 100 ตู้ / 3,840 × 2,160 / 6.00 × 3.375 เมตร
ค่าที่ต้องเผื่อ	Structure, Trim, Tolerance, Cable, Service, Processor และ Cooling
หลักฐานอนุมัติ	Calculation, Shop Drawing, Signal Flow, Load Schedule และ Content Proof

CONTENT SCALING

4. จัด Content Canvas และ Scaling สำหรับ LED Full Color P1.56

หากขนาดผนังไม่ใช่ 5 × 5 หรือ 10 × 10 ความละเอียด Native คำนวณจากจำนวนตู้แนวนอน × 384 และแนวตั้ง × 216 ทีม Content ควรสร้าง Canvas ตามผลจริง หรือกำหนดว่าจุดใดเป็นผู้ Scale อย่างชัดเจน หลีกเลี่ยงการ Scale หลายชั้นเพราะอาจทำให้ตัวอักษรบาง เส้นตารางพร่า หรือสีขอบเปลี่ยน

สำหรับ LED Full Color P1.56 ให้ทำ Content Proof ที่รวม Font ไทยหลายขนาด เส้นหนึ่งพิกเซล Gradient, Black Level, Skin Tone และวิดีโอเคลื่อนไหว ตรวจทั้ง Full Screen กับ Multi-window จากทุกระยะชม บันทึกไฟล์ Version, Canvas, Preset และค่าตั้ง Processor หาก Content เปลี่ยนภายหลัง ต้องมี Template กับ Checklist ช่วยป้องกันสื่อที่เล็กเกินหรือผิดสัดส่วน

จุดในเส้นทาง	สิ่งที่ต้องบันทึก	ความเสี่ยง
Content File	Canvas, Codec, Frame Rate, Color Profile และ Version	ไฟล์เล็กหรือสีไม่ตรง
Source Device	Output Resolution, Scaling, Color Range และ Refresh	Scale ซ้ำหรือ Crop
Processor	Input, Window, Canvas, Preset และ Output Mapping	Pixel Load หรือ Bandwidth เกิน
LED System	Receiving Map, Calibration และ Brightness	ภาพไม่สม่ำเสมอหรือผิดตำแหน่ง

MEETING & CONTROL

5. ใช้ LED Full Color P1.56 ในห้องประชุมและศูนย์ควบคุม

ห้องประชุมควรตรวจเส้นสายตา ความสูงจอ แสงสะท้อน ขนาดใบหน้าใน Video Conference และความสัมพันธ์ระหว่างจอ กล้อง ลำโพงกับไมโครโฟน ศูนย์ควบคุมต้องเพิ่มการจัดลำดับข้อมูล Alarm, Layout เหตุฉุกเฉิน สิทธิ์ควบคุม และการบันทึกเหตุ ทั้งสองพื้นที่ต้องใช้ Content จริงทดสอบ ไม่ควรสรุปจากภาพ Demo

ระบบ LED Full Color P1.56 ที่ใช้งานต่อเนื่องควรมี Pixel Map, Signal Flow, Power Map และ Failure Scenario ระบุผลเมื่อ Input, Processor, Data Link หรือ Circuit หยุด คำว่า Redundant ต้องมีเกณฑ์ Recovery, ผู้สลับระบบ และหลักฐานทดสอบ ทำ Preset สำหรับ Normal, Incident, Maintenance และ Safe Shutdown พร้อมกำหนดสิทธิ์เปลี่ยนค่า

ข้อความตรวจตาราง Subtitle, Alarm, แผนที่ และ Font ไทยจากจุดชมทุกกลุ่ม
หลายแหล่งเปิด Window ตามจำนวนสูงสุด สลับ Source และตรวจ Delay กับ Aspect Ratio
เหตุขัดข้องจำลอง Input, Processor, Link หรือ Power ตามแผนที่ปลอดภัยและบันทึกเวลาฟื้น
ผู้ใช้งานให้ทีมจริงเรียก Preset อ่าน Alarm และกลับสู่ Baseline โดยใช้คู่มือส่งมอบ

STUDIO & CAMERA

6. ทดสอบ LED Full Color P1.56 สำหรับสตูดิโอและกล้อง

Refresh Rate อ้างอิง 3,840 Hz ลดโอกาส Banding แต่ไม่รับประกันผลทุกกล้อง ต้องทดสอบ Camera Body, Lens, Distance, Shutter, Frame Rate, Scan Mode, Brightness, Processor และ Genlock ตาม Workflow จริง ใช้ Test Pattern, Gradient, Skin Tone, เส้นละเอียด และภาพเคลื่อนไหว พร้อมบันทึก Clip ต้นฉบับ ไม่พิจารณาจาก Monitor Preview อย่างเดียว

ก่อน Calibration ของ LED Full Color P1.56 ให้ระบบทำงานตามวิธีผู้ผลิต ตรวจ Module กับ Data Path ที่ผิดปกติ แล้วตั้งเป้าความสว่าง White Balance, Gamma และ Color Temperature ตามกล้อง ตรวจ Uniformity, Gray Scale, Shadow Detail, Moiré และรอยต่อหลายระยะ เก็บ Calibration File ก่อนหลัง Version ซอฟต์แวร์ อุปกรณ์วัด และชื่อผู้ปฏิบัติงาน

บันทึก Preset แยกตามกล้อง Resolution, Frame Rate, Shutter, Lens และตำแหน่งถ่าย
ทดสอบ Wide, Medium, Close-up และมุมเฉียง เพราะ Moiré เปลี่ยนตามระยะกับ Optics
ตรวจ Color Match กับไฟ Studio, Camera White Balance และ Reference Monitor ที่ปรับเทียบ
ทำ Change Control เมื่อ Firmware, Processor, Camera หรือ Calibration ถูกเปลี่ยน

COB SURFACE CARE

7. ปกป้องพื้นผิว Flip-chip COB ระหว่างติดตั้งและดูแล

COB ช่วยให้หน้า Module เป็นพื้นผิวรวม แต่ไม่ได้หมายความว่าจะทนแรงกด รอยขีด สารเคมี หรือความชื้นทุกชนิด กำหนดจุดจับ ถาดวาง ฝาครอบ การป้องกันไฟฟ้าสถิต และเขตห้ามวางเครื่องมือหน้าจอ ใช้วิธีทำความสะอาดจากคู่มือรุ่นจริงเท่านั้น และทดลองบริเวณเล็กก่อนดำเนินการทั้งผืน

แผนดูแล LED Full Color P1.56 ควรแยก Dust, Fingerprint, Impact, Moisture และ Pixel Defect เพราะวิธีตรวจและผู้อนุมัติต่างกัน ก่อนทำงานให้บันทึกภาพ สถานะ Power, Module Position และ Material ที่ใช้ หลังงานตรวจสี Uniformity กับ Calibration แล้วเก็บ Service Record เพื่อรักษา Warranty และช่วยวิเคราะห์เมื่ออาการเกิดซ้ำ

ก่อนจับ Module	ตัดไฟตามขั้นตอน ป้องกัน ESD และเตรียมพื้นที่รองรับที่สะอาด
ก่อนทำความสะอาด	ระบุชนิดคราบ ขอวิธีที่ผู้ผลิตอนุมัติ และทดสอบพื้นที่จำกัด
หลังเปลี่ยนชิ้นส่วน	ตรวจตำแหน่ง สี ความสว่าง Pixel และ Calibration ด้วย Content มาตรฐาน
หลักฐาน	ภาพก่อนหลัง Serial, Batch, ผู้ปฏิบัติงาน วัสดุ และผลตรวจ

POWER & THERMAL

8. ประเมินโหลด 250/83 W ต่อ ตร.ม. อย่างระมัดระวัง

MA600C P1.5625 อ้างอิงกำลังไฟสูงสุด 250 W/ตร.ม. และเฉลี่ย 83 W/ตร.ม. ใช้พื้นที่ผืนภาพคูณค่าเหล่านี้เพื่อ Budget Load ได้ แต่แบบจริงต้องรวมความคลาดเคลื่อนตามข้อมูลผู้ผลิต Brightness Scenario, Processor, Network, Control, Audio และ Cooling ห้ามใช้ค่าเฉลี่ยเลือก Cable หรือ Protection โดยไม่ตรวจ Maximum กับข้อกำหนดอาคาร

ทำ Single Line Diagram, Circuit Schedule และ Startup Sequence ระบุ Breaker, Cable, Ground, Surge, Isolator และ UPS ตาม Design ผู้มีคุณสมบัติต้องตรวจแรงดัน กระแส การแบ่งโหลด จุดต่อ และอุณหภูมิหลังเปิด Test Pattern หากใช้ UPS ให้ระบุว่าเพื่อ Shutdown หรือให้บริการต่อเนื่อง พร้อม Runtime และโหลดที่รองรับจริง

หมายเหตุ: 250/83 W ต่อ ตร.ม. เป็นค่าของรุ่นอ้างอิงในหน้าหลัก ไม่ใช่ค่ารับรองของสินค้าทุกยี่ห้อ และ Power Supply, Processor กับระบบอื่นต้องใช้ข้อมูลของอุปกรณ์ที่จะส่งมอบแยกต่างหาก

STRUCTURE & FRONT SERVICE

9. ออกแบบโครง การระบายอากาศ และทางซ่อมด้านหน้า

น้ำหนักอ้างอิงประมาณ 3.3 กก. ต่อตู้ใช้ประเมิน Cabinet รวมเบื้องต้น แต่โครงสร้างต้องรวม Frame, Trim, Cable, Control Equipment และวิธีถ่ายแรง วิศวกรตรวจผนัง พื้น Anchor, Deflection และเส้นทางนำอุปกรณ์จากหน้างาน กำหนด Datum, Center Line, Level และ Tolerance ก่อนผลิตโครง

แม้เป็น Front Installation กับ Front Maintenance ต้องแสดงลำดับถอด Module, Power และ Data โดยไม่ทำให้ตู้ข้างเคียงเสียหาย เผื่อพื้นที่เครื่องมือ จุดวางชิ้นส่วน รัศมีสาย กับจุดตัดไฟ ทดลอง Service ตำแหน่งกลาง ริม และใกล้ Trim ก่อนปิดงาน พร้อมตรวจทางลมไม่ให้ความร้อนสะสมหลังผนังตกแต่ง

เชื่อม Cabinet Coordinate กับ Cable Label, Receiving Port และ Power Circuit ในแบบเดียวกัน
เก็บภาพโครง Anchor, Cable Route, Ground และ Sensor ก่อนปิดผิวสถาปัตยกรรม
ตรวจ Flatness, Seam, Alignment และ Edge Clearance จากจุดชมจริงตามเกณฑ์อนุมัติ
กำหนดพื้นที่เก็บ Spare ให้ควบคุมฝุ่น ความชื้น ESD และการกระแทก

ACCEPTANCE

10. ตรวจรับ LED Full Color P1.56 ด้วย Test Case ที่ทำซ้ำได้

Acceptance Plan ควรอนุมัติก่อนติดตั้ง แยก Mechanical, Electrical, Display, Signal, Camera, Redundancy, Operation และ Documentation กำหนด Test File, Ambient Light, Viewing Position, Instrument, Expected Result และผู้อนุมัติ คำว่า “ภาพดี” ต้องเปลี่ยนเป็นเกณฑ์ที่ตรวจซ้ำได้ พร้อม Punch List มี Severity, Owner, Due Date และหลักฐาน Retest

ตรวจแนว รอยต่อ Dead Pixel, Uniformity, Gray Scale, Skin Tone, Shadow Detail, Input, Window, Preset, Restore, Front Service และการทำงานต่อเนื่อง ระยะ Burn-in, Brightness และเงื่อนไขผ่านต้องมาจากสัญญา ไม่ควรใช้ตัวเลขทั่วไปแทนข้อกำหนดโครงการ เก็บ Alarm, Temperature, Event Log และการแก้ไขตลอดช่วง Test

หมวด	ตัวอย่าง Test	หลักฐาน
Mechanical	Alignment, Seam, Trim, Service Access และ Anchor Record	Drawing, Photo, Punch List
Electrical	Voltage, Load, Ground, Protection, Temperature และ Shutdown	Measurement กับ Report
Display	Pattern, Content, Pixel, Uniformity, Gray และ Color	Test File, Photo, Setting
System	Input, Scaling, Window, Failover, Backup และ Restore	Video, Log, Configuration

MAINTENANCE & TCO

11. วาง Preventive Maintenance, Spare และ TCO

กำหนดรอบจากชั่วโมงใช้งาน ฝุ่น ความชื้น ความสำคัญ และ Warranty ตรวจ Log, Alarm, Temperature, Cable, Power, Processor, Calibration กับสภาพ COB ตามวิธีที่ผู้ผลิตอนุญาต หลังซ่อมบันทึก Serial, Batch, Location, Cause, Part Used, Configuration และผล Test พร้อมปรับ Spare Register ทุกครั้ง

ต้นทุนรวมควรรวม Display, Processor, Structure, Power, Cooling, Content, Spare, Calibration, Training, Support และ Downtime ค่า Rated LED Lifetime ไม่ใช่ Warranty ของทุกส่วน จึงต้องแยกอายุพิกัด เงื่อนไขรับประกัน Service Level, Availability Target และแผนเปลี่ยนอุปกรณ์ การมี Spare ที่ถูก Batch กับไฟล์ Calibration ช่วยลดเวลาคืนระบบได้มากกว่าการดูราคาเริ่มต้นอย่างเดียว

เก็บ Asset, Serial, Firmware, Cabinet Coordinate, Warranty และประวัติซ่อมในทะเบียนเดียว
ตรวจ Spare Module, Power, Receiving Card, Cable และ Tool ตามจำนวนที่สัญญากำหนด
ทดสอบ Backup กับ Restore เป็นระยะที่โครงการอนุมัติ ไม่รอจนเกิดเหตุจริง
ทบทวน Ticket, Alarm, Downtime และอะไหล่ใช้ เพื่อปรับรอบ Preventive Maintenance

WORKBOOK & HANDOVER

12. ส่งมอบระบบพร้อม Workbook, Training และ Recovery Drill

ชุดส่งมอบ LED Full Color P1.56 ควรมี As-built, Single Line, Signal Flow, Pixel Map, Cable Schedule, Asset Register, Configuration, Calibration, Preset, User Account Custody, Spare List, Maintenance Plan และ Warranty เชื่อมเอกสารด้วย Revision กับ Master Index ที่เปิดไฟล์ได้จริง ห้ามฝากข้อมูลสำคัญไว้ในคอมพิวเตอร์ของผู้ติดตั้งเพียงเครื่องเดียว

Training ต้องแยกบทบาท ผู้ใช้ทั่วไปเปิดปิดและเรียก Preset ผู้ดูแล Content เข้าใจ Canvas กับ Scaling, Admin ทำ Backup, Restore และอ่าน Alarm ส่วนช่างทำ Lockout, Front Service กับ Post-repair Test ให้ทุกคนลงมือจากคู่มือฉบับส่งมอบ แล้วบันทึกข้อที่สับสนเพื่อแก้เอกสารก่อน Go-live

Requirement Register	ความต้องการ เกณฑ์ผ่าน Owner, Drawing และ Test Case ที่เชื่อมโยง
Configuration Register	Device, Firmware, File Revision, Backup Location และ Restore Record
Defect Register	Severity, Root Cause, Corrective Action, Retest และ Evidence
Change Register	เหตุผล ผลกระทบ Approver, Rollback, Downtime และผลทดสอบ
Spare Register	Part, Batch, Quantity, Storage, Issue และ Return History

ก่อนรับมอบให้ซ้อม Input Failure, Preset Error, Alarm, Configuration Restore และ Safe Shutdown ในขอบเขตที่ปลอดภัย บันทึก Detection, Action, Recovery Time และ Improvement หากต้องรับคำบอกปากเปล่าจากผู้ติดตั้ง แสดงว่าคู่มือหรือ Training ยังไม่พอ ปิดโครงการเมื่อ Punch List, Retest, Account Transfer, Temporary Access Removal, Spare Count และ Warranty Start ได้รับการยืนยันแล้ว

ทุกการเปลี่ยน Firmware, Network, Processor, Canvas, Preset หรือ Calibration หลังส่งมอบต้องมี Change Request, Backup, Rollback และผู้อนุมัติ เก็บ Baseline เดิมจนผู้ใช้ยืนยัน Content จริง อัปเดต As-built กับ Training ให้ตรงระบบล่าสุด และทบทวน Performance หลังใช้งานจาก Ticket, Alarm, Temperature, Energy กับ Downtime ตามรอบที่โครงการกำหนด

ทำ Pilot Operation: ให้ทีมจริงเปิดระบบ เลือก Input เรียก Layout, Publish Content, รับ Alarm และปิดระบบในช่วงที่ควบคุมความเสี่ยงได้ ผู้ติดตั้งสังเกตโดยไม่แทรกแซงทันที เพื่อค้นหาขั้นตอนที่ไม่ชัด สิทธิ์ที่ขาด และ Preset ที่สับสน แยกประเด็นเป็น Process, Training, Documentation หรือ Technical พร้อม Owner และ Due Date ก่อนประกาศ Go-live

ตรวจ Power, Network, Processor, Input, Temperature และ Monitoring ก่อนเริ่มแต่ละรอบ
เปิด Font ไทย ตาราง Dashboard, Conference และ Video ที่ผู้ใช้งานอนุมัติในแสงจริง
สลับ Normal, Incident, Maintenance และ Recovery Preset ตาม Scenario ที่กำหนด
บันทึก Alarm, Response, Workaround, Recovery Time และข้อมูลที่ Service Desk ต้องใช้
ตรวจ Handover ระหว่างกะ Ticket ที่ยังเปิด และ Change ที่ยังไม่คืนสู่ Baseline
อนุมัติ Go-live เมื่อ Action สำคัญปิดและงานที่เหลือมีผู้รับผิดชอบชัดเจน

เตรียม Service Desk: แบบฟอร์มแจ้งเหตุต้องมีเวลา ตำแหน่ง อาการ Input, Content, Alarm, ภาพถ่าย และสิ่งที่ลองแก้ เชื่อม Ticket กับ Serial, Warranty, Spare และ Service History เพื่อแยกปัญหา Display, Signal, Control, Power, Network หรือ Content กำหนด Severity จากผลกระทบทางธุรกิจ พร้อม Response, Remote Access, On-site Support และ Escalation ตามสัญญา

ประกาศช่องทางหลัก ช่องทางฉุกเฉิน เวลาบริการ และผู้มีสิทธิ์อนุมัติ Remote Session
เก็บ Session Log, Configuration Change, Part Used, Test Result และเวลาคืนระบบทุก Ticket
สร้าง Known Error พร้อมอาการ วิธีตรวจ Workaround และ Corrective Action ที่ทดสอบแล้ว
ทบทวนแนวโน้ม Ticket เพื่อปรับ Spare, Training, Monitoring และ Preventive Maintenance

ขอบเขตข้อมูล: เมทริกซ์ 5 × 5 และ 10 × 10 เป็นผลคำนวณจากตู้ MA600C P1.5625 ในหน้าหลัก ส่วน Power, Surface Care, Test และ Service ต้องยืนยันกับ Datasheet, Manual, Shop Drawing, ใบเสนอราคา และสัญญาของสินค้าที่ส่งมอบจริง

Pixel Pitch	P1.56
พื้นที่ใช้งาน	ภายในอาคาร
