จอ LED Full Color P4

฿50,000.00

LED Full Color P4 สำหรับโถงอาคาร เวที ศูนย์การค้า ป้ายหน้าอาคาร และพื้นที่สาธารณะ เลือกได้ทั้งระบบ Indoor และ Outdoor โดยยืนยันความสว่าง กำลังไฟ กับระดับป้องกันให้ตรงหน้างาน

Pixel Pitch 4 มม. ความหนาแน่นอ้างอิง 62,500 พิกเซล/ตร.ม.
ตู้ MA960 ขนาด 960 × 960 มม. ความละเอียด 240 × 240 พิกเซล
Indoor อ้างอิง 800–1,000 nit และ IP43; Outdoor 5,500–6,500 nit และ IP65
บริการสำรวจ ออกแบบโครงสร้าง ระบบไฟ สัญญาณ ติดตั้ง ปรับภาพ และส่งมอบ

หมายเหตุ: ภาพและตัวเลขเป็นข้อมูลอ้างอิง สเปกกับขอบเขตจริงยืนยันในใบเสนอราคาของโครงการ

รหัสสินค้า: PC-LED-P4 หมวดหมู่: จอ LED ภายนอกอาคาร, จอ LED ภายในอาคาร ป้ายกำกับ: Full Color, LED Display, P4, จอ LED

คำอธิบาย
ข้อมูลเพิ่มเติม

LED Full Color P4 คือจอ LED ระยะพิกเซล 4 มม. ที่เหมาะกับพื้นที่ขนาดกลางถึงใหญ่ รุ่นอ้างอิง MA960 มีตารางแยกตู้ภายในและภายนอกอย่างชัดเจน จึงเลือกความสว่าง น้ำหนัก การใช้พลังงาน และระดับป้องกันได้ตามสถานที่จริง ใช้ได้กับโถงอาคาร เวที ศูนย์การค้า สนามกีฬา ป้ายหน้าร้าน และสื่อประชาสัมพันธ์กลางแจ้ง

ที่มาของข้อมูล: แปล สรุป และเรียบเรียงใหม่จากหน้าอย่างเป็นทางการ UNIT LED MA960 Series 960 × 960 mm ซึ่งเผยแพร่ตาราง Indoor และ Outdoor แยกกัน ใช้สำหรับวางแนวทางเบื้องต้นเท่านั้น Pochok ไม่ได้อ้างว่าเป็นตัวแทนจำหน่ายของ UNIT LED ยี่ห้อ รุ่น สเปก และอุปกรณ์ที่ส่งมอบจริงต้องระบุใน Datasheet, Shop Drawing และใบเสนอราคาของโครงการ

PIXEL PITCH4 มม.62,500 พิกเซล/ตร.ม.

CABINET240 × 240 pxขนาด 960 × 960 × 87 มม.

INDOOR800–1,000 nitIP43 ตามตาราง MA960

OUTDOOR5,500–6,500 nitIP65 ตามตาราง MA960

สารบัญข้อมูลสินค้า

VERSATILE DISPLAY SYSTEM

LED Full Color P4 คืออะไร และเลือกใช้ภายในหรือภายนอกอย่างไร

ระยะกึ่งกลางระหว่างพิกเซล 4 มม. ให้ความละเอียด 62,500 พิกเซลต่อตารางเมตรในข้อมูล MA960 ผู้ชมจึงเห็นภาพ วิดีโอ และข้อความขนาดกลางได้ชัดจากระยะที่เหมาะสม Pitch นี้ให้สมดุลระหว่างรายละเอียด พื้นที่จอ และงบประมาณสำหรับงานที่ไม่ต้องรับชมใกล้เท่ารุ่น P1.x หรือ P2.5 แต่ความชัดจริงยังขึ้นกับจำนวนพิกเซลรวม ขนาดตัวอักษร คุณภาพไฟล์ และ Processor

MA960 ใช้โมดูล 320 × 160 มม. ความละเอียด 80 × 40 พิกเซล ประกอบเป็นตู้ 960 × 960 × 87 มม. ความละเอียด 240 × 240 พิกเซล ทั้งรุ่น Indoor และ Outdoor ใช้ขนาดหลักเดียวกัน แต่ตู้ภายนอกหนักกว่า สว่างกว่า ใช้ไฟต่างกัน และระบุ IP65 จึงห้ามใช้คำว่า P4 เพียงอย่างเดียวเพื่อสรุปว่าสินค้าเหมาะกับสภาพอากาศใด

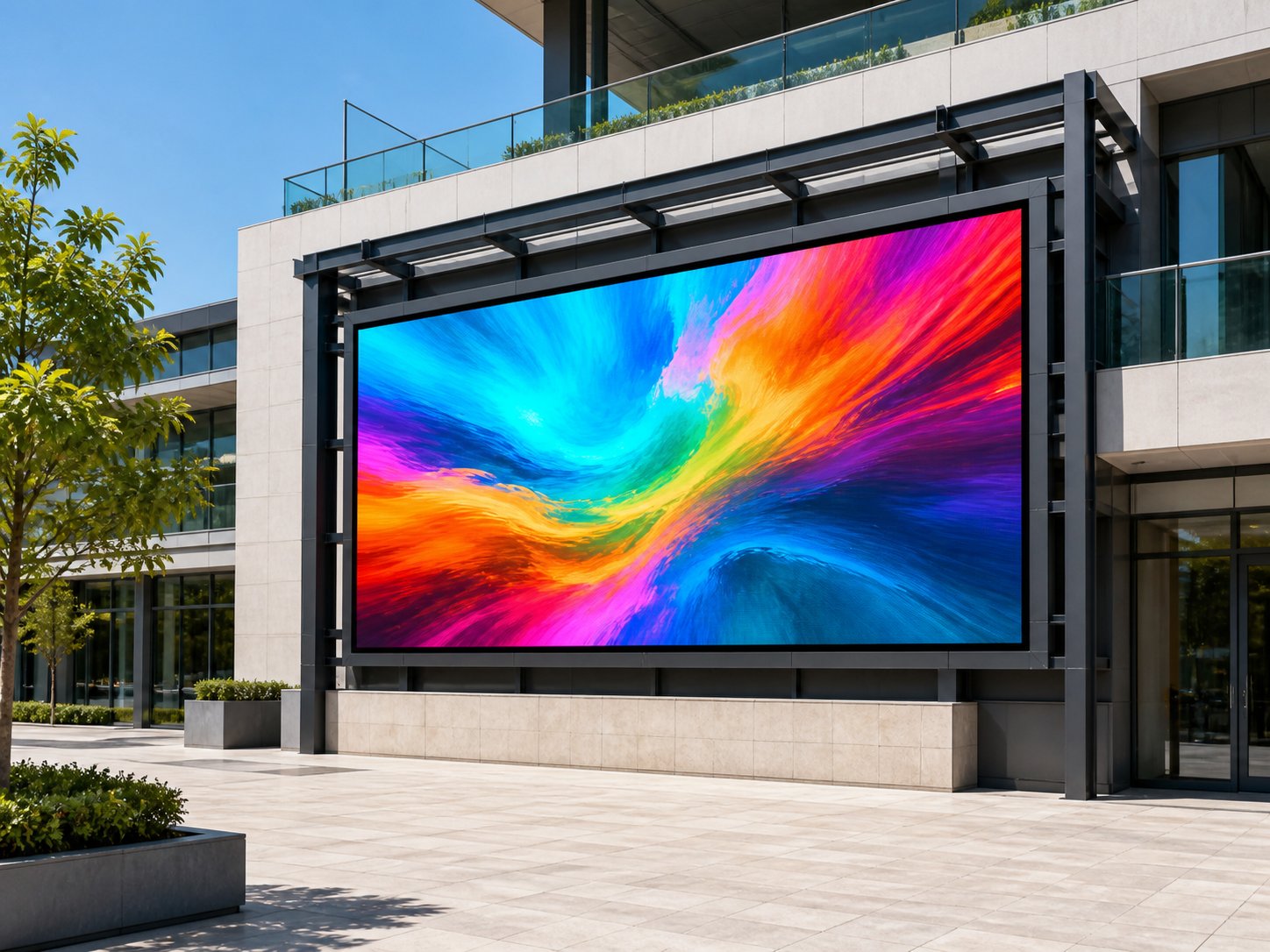

LED Full Color P4 สำหรับจอภายในและป้ายกลางแจ้ง — ภาพประกอบแนวทางการติดตั้ง ไม่ใช่ภาพยืนยันยี่ห้อ รุ่น ความสว่าง หรือระดับการป้องกันของสินค้าที่ส่งมอบ

BENEFITS & APPLICATIONS

จุดเด่นของ LED Full Color P4 สำหรับพื้นที่ขนาดใหญ่

รายละเอียดเหมาะกับระยะกลาง

ความหนาแน่น 62,500 พิกเซล/ตร.ม. เหมาะกับสื่อภาพและข้อความที่ออกแบบให้อ่านจากระยะประมาณ 4 เมตรขึ้นไปตามแนวทางผู้ผลิต

มีทางเลือก Indoor และ Outdoor

เลือกความสว่างกับ IP ตามสถานที่ ไม่ต้องใช้ตู้ Outdoor ที่สว่างเกินจำเป็นในอาคาร หรือใช้ตู้ Indoor ในพื้นที่เสี่ยงฝน

ตู้มาตรฐานวางแผนง่าย

ขนาด 960 × 960 มม. ช่วยคำนวณจำนวนตู้ พื้นที่ น้ำหนัก ความละเอียด และตำแหน่งโครงยึดก่อนเข้าสู่ขั้นตอนผลิต

Magnesium Alloy ลดน้ำหนัก

วัสดุ Die-cast Magnesium Alloy ให้ตู้ Indoor 24 กก. และ Outdoor 26 กก. ตามตารางอ้างอิง แต่โครงสร้างต้องคำนวณน้ำหนักรวมทั้งหมด

รองรับระบบควบคุมหลายแบบ

ตาราง MA960 ระบุ Synchronous หรือ Asynchronous จึงออกแบบได้ทั้งสื่อสดจากคอมพิวเตอร์และการเล่นรายการตามตารางเวลา

เหมาะกับจอขนาดต่อเนื่อง

ระบบ Modular ช่วยสร้างสัดส่วนตามผนังหรือโครงป้าย โดยต้องจัด Alignment, Signal Redundancy และช่องบริการให้ครบ

โถงและศูนย์การค้า

ใช้แสดงโปรโมชัน ตารางกิจกรรม และวิดีโอขนาดใหญ่ โดยควบคุมความสว่างให้สบายตา

เวทีและหอประชุม

เหมาะกับ Background และข้อมูลกิจกรรม ควรยืนยัน Refresh Rate กับกล้องที่ใช้จริง

ป้ายหน้าอาคาร

รุ่น Outdoor ให้ความสว่างสูงและ IP65 แต่ยังต้องออกแบบโครงสร้าง ระบบกันน้ำ สายดิน และ Surge Protection

สนามกีฬาและพื้นที่สาธารณะ

เหมาะกับคะแนน สปอนเซอร์ และประกาศจากระยะกลาง โดยคำนึงถึงแรงลม ความปลอดภัย และการเข้าบำรุงรักษา

OFFICIAL MA960 REFERENCE

ตารางสเปก LED Full Color P4 แยกภายในและภายนอก

ข้อมูลต่อไปนี้ใช้คอลัมน์ P4 จากตาราง MA960 เดียวกัน ไม่ผสมตัวเลขจากหน้าโมดูลหรือซีรีส์อื่น ค่ากำลังไฟบนหน้าแหล่งข้อมูลระบุเป็นตัวเลข W แต่ไม่ได้อธิบายหน่วยต่อ Cabinet หรือ ต่อตารางเมตรในหัวตาราง จึงต้องยืนยันหน่วยและเงื่อนไขวัดใน Datasheet ของล็อตที่เสนอจริง

รายการ	MA960 P4 Indoor	MA960 P4 Outdoor
LED / Pixel Pitch	SMD 3-in-1 / 4 มม.	SMD 3-in-1 / 4 มม.
โมดูล / ความละเอียด	320 × 160 มม. / 80 × 40 px	320 × 160 มม. / 80 × 40 px
ความหนาแน่น	62,500 px/ตร.ม.	62,500 px/ตร.ม.
ตู้ / ความละเอียด	960 × 960 × 87 มม. / 240 × 240 px	960 × 960 × 87 มม. / 240 × 240 px
น้ำหนักตู้	24 กก.	26 กก.
วัสดุตู้	Die-cast Magnesium Alloy	Die-cast Magnesium Alloy
ความสว่าง	800–1,000 nit	5,500–6,500 nit
กำลังไฟเฉลี่ย / สูงสุด	350 / 880 W ตามตาราง	480 / 980 W ตามตาราง
ระยะชมอ้างอิง	4–40 เมตร	4–40 เมตร
Gray Level	14 bit	14 bit
Refresh Rate	อย่างน้อย 1,920 Hz	อย่างน้อย 1,920 Hz
ความชื้นทำงาน	10%–95%	10%–95%
อายุ LED ที่ระบุ	อย่างน้อย 100,000 ชั่วโมง	อย่างน้อย 100,000 ชั่วโมง
การควบคุม	Synch หรือ Async	Synch หรือ Async
ระดับป้องกัน	IP43 Dustproof	IP65 Waterproof

รายการที่ต้องยืนยัน: ตาราง MA960 ไม่เผยแพร่มุมมอง Scan Mode อุณหภูมิทำงาน แรงดันไฟ วิธีเข้าบริการ และ IP แยกหน้า/หลังสำหรับคอลัมน์นี้ จึงต้องระบุข้อมูลเหล่านี้ใน Datasheet และใบเสนอราคาก่อนอนุมัติ ห้ามนำค่าจากหน้า P4 Module คนละรุ่นมารวมในตารางตู้ MA960

SELECTION GUIDE

หลักการเลือก LED Full Color P4 ให้ตรงงาน

อันดับแรกคือระยะชมใกล้สุดและขนาดตัวอักษร หากผู้ชมต้องอ่านรายละเอียดเล็กจากใกล้กว่า 4 เมตร ควรเปรียบเทียบ P2.5 หรือรุ่นละเอียดกว่า ถ้าผู้ชมอยู่ไกลและจอมีขนาดใหญ่ P4 อาจให้ความละเอียดเพียงพอโดยควบคุมงบประมาณได้ดีขึ้น ต้องคำนวณความละเอียดรวมจากจำนวนตู้ ไม่ใช้ Pixel Pitch เป็นเกณฑ์เดียว

สำหรับ Indoor ให้ตรวจแสงภายใน ระดับเสียงพัดลม พื้นที่บริการ และโหลดไฟ ส่วน Outdoor ต้องสำรวจทิศแดด ลม ฝน น้ำขัง ความร้อน ฟ้าผ่า และการกัดกร่อน โครงสร้างต้องได้รับการคำนวณตามขนาดพื้นที่จริง ระบบไฟควรมี Main Breaker, Surge Protection, Grounding และวงจรแยกที่เหมาะสม พร้อมระบุระบบควบคุมหลักกับสำรองตามความสำคัญของงาน

Checklist สำหรับจัดทำข้อเสนอ P4

พื้นที่และมิติ:วัดผนัง โครงป้าย ความสูงจากพื้น ความลึก และช่องบริการ เพื่อกำหนดจำนวนตู้กับงานตกแต่ง
ตำแหน่งผู้ชม:ระบุระยะใกล้สุด มุมด้านข้าง และแนวการเดิน เพื่อทดสอบความชัดของข้อความกับภาพเคลื่อนไหว
สื่อที่แสดง:ส่งตัวอย่าง Video, Logo, Promotion, Scoreboard หรือ Live Feed เพื่อเลือก Processor และ Resolution
สภาพแสง:ถ่ายภาพพื้นที่ช่วงกลางวันกับกลางคืน และระบุทิศแดด เพื่อเลือกระดับ Brightness กับระบบ Dimming
สิ่งแวดล้อม:ตรวจฝน ลม ฝุ่น ความร้อน ไอเค็ม และทางระบายน้ำ เพื่อกำหนด Protection กับวัสดุโครงสร้าง
ไฟและสัญญาณ:สำรวจจุดจ่ายไฟ สายดิน Network และระยะสาย พร้อมวาง Main, Surge, Backup และ Emergency Cut-off
การซ่อมบำรุง:กำหนดทิศทาง Service พื้นที่ช่าง อะไหล่สำรอง วิธีเข้าถึง และช่วงเวลาที่อนุญาตให้หยุดจอ
เอกสารโครงการ:ระบุ Datasheet, Shop Drawing, Calculation, Single-line Diagram, Test Report และ Training ที่ต้องส่งมอบ

การเปรียบเทียบข้อเสนอควรดูสเปกตู้ ระบบควบคุม ระบบไฟ โครงสร้าง วิธีติดตั้ง การรับประกัน และ Service Level ในขอบเขตเดียวกัน ตัวเลขราคาเฉลี่ยต่อพื้นที่เพียงอย่างเดียวไม่สะท้อนความปลอดภัยหรือความพร้อมใช้งานของระบบทั้งหมด

PIXEL PITCH COMPARISON

เปรียบเทียบ P4 กับ Pixel Pitch รุ่นอื่น

รุ่น	แนวทางเลือก	รายละเอียด
P1.86	งาน Indoor ระยะใกล้ที่มีตัวอักษรและกราฟละเอียด	จอ LED P1.86
P2.5	ระยะชมใกล้กว่า P4 เหมาะกับห้องประชุม โชว์รูม และป้ายความละเอียดสูง	จอ LED P2.5
LED Full Color P4	สมดุลสำหรับพื้นที่ใหญ่ มีตาราง MA960 ทั้ง Indoor และ Outdoor	สินค้าหน้านี้
P10	ป้าย Outdoor ขนาดใหญ่สำหรับมองจากระยะไกลและเนื้อหาตัวใหญ่	จอ LED P10

ดูรายการทั้งหมดที่ หน้าสินค้า และอ่านขอบเขตงานระบบที่ หน้าบริการออกแบบและติดตั้ง

DESIGN & INSTALLATION

ขั้นตอนออกแบบและติดตั้ง LED Full Color P4

กำหนดเป้าหมายรวบรวมขนาดพื้นที่ ระยะชม ประเภทสื่อ ชั่วโมงทำงาน งบประมาณ และกำหนดเปิดใช้งาน
สำรวจพื้นที่ตรวจโครงสร้าง แสง ฝน ลม ความร้อน ทางเข้าอุปกรณ์ ระบบไฟ สายดิน และเครือข่าย
ออกแบบระบบคำนวณจำนวนตู้ ความละเอียด Processor โหลดไฟ น้ำหนัก โครงยึด และจุดเข้าบริการ
อนุมัติเอกสารตรวจ Datasheet, Shop Drawing, Single-line Diagram, BOM และเงื่อนไขรับประกัน
ติดตั้งและ Commissioningประกอบตู้ ตั้งแนว ทดสอบไฟกับสัญญาณ ปรับสี ความสว่าง Gray Level และ Failover
ส่งมอบและดูแลอบรมผู้ใช้ ส่งคู่มือ อะไหล่ บันทึกค่าระบบ และกำหนดแผนตรวจเชิงป้องกัน

FAQ

คำถามที่พบบ่อยเกี่ยวกับ LED Full Color P4

P4 เหมาะกับระยะรับชมเท่าไร

MA960 ระบุ 4–40 เมตรทั้ง Indoor และ Outdoor เป็นช่วงอ้างอิง ควรทดลองขนาดตัวอักษรกับจุดชมใกล้สุดและไกลสุดก่อนสรุป

P4 Indoor และ Outdoor ใช้ตู้เดียวกันหรือไม่

ขนาดและความละเอียดอ้างอิงเท่ากัน แต่ความสว่าง น้ำหนัก กำลังไฟ และ IP ต่างกัน จึงต้องเลือกตู้ที่ผลิตตรงสภาพแวดล้อม

IP65 หมายความว่าติดตั้งกลางแจ้งได้ทุกแบบหรือไม่

ไม่ใช่คำรับรองงานติดตั้งทั้งหมด ยังต้องยืนยัน IP หน้า/หลัง ออกแบบหลังคาหรือ Drainage ซีลขั้วต่อ โครงสร้าง และระบบไฟให้เหมาะกับพื้นที่

ความสว่าง 5,500–6,500 nit จำเป็นในอาคารหรือไม่

โดยทั่วไปไม่จำเป็นและอาจรบกวนสายตา ตาราง Indoor ให้ 800–1,000 nit การเลือกจริงควรอิงแสงแวดล้อมกับมาตรฐานพื้นที่

จอ P4 ใช้ถ่ายทอดสดได้หรือไม่

ใช้ได้ แต่ต้องยืนยัน Refresh Rate, Scan Mode, Processor และทดสอบ Shutter กับ Frame Rate ของกล้องจริงเพื่อลดแถบหรือการกะพริบ

คำนวณขนาดจอจากตู้ MA960 อย่างไร

หนึ่งตู้กว้างและสูง 0.96 เมตร ความละเอียด 240 × 240 พิกเซล ให้นำจำนวนตู้แต่ละแกนคูณกับค่าดังกล่าวแล้วตรวจอัตราส่วนสื่อ

ควรสำรองอะไหล่อะไรบ้าง

ควรระบุ Module, Power Supply, Receiving Card, สายสัญญาณ และอุปกรณ์เฉพาะรุ่นตามจำนวนที่เหมาะกับความสำคัญกับอายุโครงการ

ข้อมูลใดจำเป็นสำหรับขอราคา

ส่งภาพกับขนาดพื้นที่ ระยะชม ตำแหน่ง Indoor/Outdoor ตัวอย่างสื่อ ชั่วโมงใช้งาน จุดไฟ แหล่งสัญญาณ และวันที่ต้องการส่งมอบ

START YOUR PROJECT

ขอสำรวจและประเมิน LED Full Color P4 สำหรับพื้นที่ของคุณ

ทีมงานช่วยแยกข้อกำหนด Indoor หรือ Outdoor คำนวณจำนวนตู้ ความละเอียด โครงสร้าง ระบบไฟ สัญญาณ และรายการที่ต้องยืนยันก่อนเสนอราคา

ส่งข้อมูลเพื่อขอใบเสนอราคา
ดูสินค้าจอ LED รุ่นอื่น
ดูบริการออกแบบและติดตั้ง

ข้อสงวนสิทธิ์: เนื้อหาและสเปกเป็นข้อมูลอ้างอิงที่แปลและเรียบเรียงใหม่ ไม่ใช่การรับรองความสัมพันธ์ทางการค้า ภาพเป็นภาพประกอบ ยี่ห้อ รุ่น ราคา การรับประกัน และขอบเขตส่งมอบสุดท้ายต้องยืนยันใน Datasheet ใบเสนอราคา และสัญญาของแต่ละโครงการ

กรอบวางแผนโครงการ LED Full Color P4 เพิ่มเติม

LED Full Color P4 เหมาะกับ พื้นที่ ที่ ผู้ชม อยู่ ระยะกลาง ถึง ไกล แต่ ผลลัพธ์ ไม่ได้ ขึ้นกับ Pixel Pitch อย่างเดียว โครงการ ต้อง กำหนด ขนาดจอ จำนวนพิกเซลรวม ตำแหน่งผู้ชม ระยะเวลา อ่าน สภาพแสง และ เนื้อหาหลัก ร่วมกัน หาก เริ่มจาก ขนาดพื้นที่ แล้ว เติมจอ ให้เต็ม โดย ไม่ทดสอบ Content อาจ ได้ ผืนภาพใหญ่ ที่ ข้อความยังอ่านยาก หรือ มี อัตราส่วน ไม่ตรง กับ สื่อ ที่ ต้องใช้จริง

MA960 มี ข้อมูล P4 Indoor และ Outdoor แยกกัน จึง ควร สร้าง Specification Matrix สองคอลัมน์ ตั้งแต่ ต้น ห้าม เลือก เฉพาะ ค่า ที่ ดูสูงกว่า แล้ว รวมเป็น ระบบเดียว รุ่นภายใน ควร ประเมิน ความสบายตา ความร้อน และ การเข้าซ่อม ส่วน รุ่นภายนอก ต้อง เพิ่ม โหลดลม น้ำฝน แสงแดด การกัดกร่อน ระบบป้องกันไฟกระชาก และ ข้อกำหนด ความสว่าง ใน เวลากลางคืน

แบ่ง Use Case ก่อนเลือกรุ่น Indoor หรือ Outdoor

การเรียก LED Full Color P4 ว่า ใช้ “หน้าร้าน” หรือ “โถง” ยังไม่บอก สภาพแวดล้อม เพียงพอ หน้าร้าน ใต้ชายคา อาจ รับฝนสาด แดดเฉียง และ ความชื้นสูง ขณะที่ โถง ขนาดใหญ่ อาจ มี ผนังกระจก ทำให้ แสงกลางวัน สูงมาก แบบสำรวจ จึง ต้อง บันทึก ขอบเขต เปิดโล่ง ทิศแดด ระยะจาก ช่องอาคาร อุณหภูมิ และ โอกาส ที่ น้ำ หรือ ฝุ่น เข้าถึง ด้านหน้า กับ ด้านหลัง ของ ตู้

ให้ แบ่ง พื้นที่ เป็น Controlled Indoor, Bright Indoor, Semi-outdoor และ Exposed Outdoor แล้ว ระบุ เหตุผล ของ การเลือกตู้ ใน Design Basis หาก ใช้ ตู้ Indoor ใน พื้นที่ ก้ำกึ่ง ต้อง ระบุ มาตรการ ป้องกัน เพิ่ม พร้อม ข้อจำกัด โดย ไม่เขียน ว่า มาตรการ เหล่านั้น เปลี่ยน IP ของ ผลิตภัณฑ์ หาก ความเสี่ยง ไม่สามารถ ควบคุม ได้ ควร เปลี่ยน ไป ใช้ ระบบ Outdoor ที่ เอกสาร รองรับ

ออกแบบเนื้อหาระยะกลางและระยะไกล

Content สำหรับ LED Full Color P4 ควร เริ่มจาก ระยะ ที่ ผู้ชม มีเวลา มองจริง ไม่ใช่ ระยะไกลสุด ทางเรขาคณิต หาก ผู้ชม เดินผ่าน หรือ ขับรถ ควร ใช้ Headline สั้น ตัวอักษรหนา Contrast ชัด และ จำกัด จำนวน ข้อความ ต่อเฟรม หาก ผู้ชม นั่งอยู่ กับที่ สามารถ เพิ่ม รายละเอียด ได้ แต่ ยังต้อง ทดสอบ ขนาดวรรณยุกต์ ตัวเลข และ เส้นบาง จาก จุดชมใกล้สุด กับ จุดชมหลัก

ทีมสื่อ ควร ได้รับ Template ที่ ระบุ Canvas Resolution, Safe Area, Minimum Text Height, Logo Clear Space และ ระยะเวลา ขั้นต่ำ ต่อเฟรม หลีกเลี่ยง การนำ Artwork สำหรับ โทรศัพท์ หรือ งานพิมพ์ มา ขยายทันที เพราะ เส้นละเอียด และ ข้อความยาว อาจ แตก หรือ อ่านไม่ทัน ก่อนเปิดใช้งาน ให้ ทดลอง Playlist จริง ทั้ง วิดีโอ โลโก้ ราคา ตารางกิจกรรม และ Emergency Message บนผืนจอ

Checklist ตรวจความอ่านง่ายของ Content

Headline: ใช้ ใจความเดียว ต่อเฟรม และ ทดลอง อ่าน จาก จุดชมหลัก ภายใน เวลาที่ สื่อ แสดง
ภาษาไทย: ตรวจ สระ วรรณยุกต์ ตัวเลข และ ฟอนต์น้ำหนักบาง บน ความละเอียดจริง ไม่ใช้ Preview ขนาดเล็ก แทน
Contrast: แยก ตัวอักษร กับ พื้นหลัง ให้ชัด และ หลีกเลี่ยง ภาพเคลื่อนไหว หลัง ข้อความสำคัญ
Movement: จำกัด การเลื่อนเร็ว Transition ถี่ และ แสงกระพริบ ที่ รบกวน ผู้ชม หรือ กล้อง
Aspect Ratio: กำหนด วิธี Crop, Scale หรือ Letterbox ก่อน ผลิต เพื่อ ไม่ให้ Logo และ บุคคล ผิดสัดส่วน
Schedule: แยก Playlist ตาม ช่วงเวลา สภาพแสง กลุ่มผู้ชม และ ข้อจำกัด ของ พื้นที่

กำหนดความสว่างสำหรับป้ายและพื้นที่ภายใน

การ Commission LED Full Color P4 ต้อง ใช้ ค่า ความสว่าง ที่ เหมาะกับ สถานที่ ไม่ใช่ เปิด ระดับสูงสุด ตลอดเวลา Indoor ควร ตรวจ ความสบายตา เงาสะท้อน บนพื้น และ ผลกระทบ ต่อ พื้นที่ข้างเคียง Outdoor ควร วัด ใน ช่วงแดดจัด เมฆมาก พลบค่ำ และ กลางคืน แล้ว สร้าง Brightness Schedule หรือ ใช้ Sensor ที่ มี ค่า Min, Max และ Fail-safe ชัดเจน

ค่าจาก Sensor ควร ผ่าน การกรอง เพื่อ ไม่ให้ จอ ปรับขึ้นลง ถี่ เมื่อ มี เงา รถ หรือ ไฟหน้ารถ ผ่าน ตำแหน่ง Sensor ต้อง ไม่ถูก บัง และ มี วิธี ตรวจสอบ ค่า หาก Sensor เสีย ระบบ ควร กลับไป ระดับ ปลอดภัย ที่ ไม่สร้าง แสงรบกวน ผู้ดูแล ต้อง สามารถ Override ชั่วคราว พร้อม Log และ ให้ ระบบ คืนค่าอัตโนมัติ เพื่อ ป้องกัน การลืม เปิด ความสว่างสูง ข้ามคืน

โครงสร้าง แรงลม และขอบเขตวิศวกรรม

งาน Outdoor ของ LED Full Color P4 ต้อง ส่ง ขนาดผืนจอ ระดับติดตั้ง รูปทรงโครง ตำแหน่งฐาน และ ข้อมูลสถานที่ ให้ วิศวกร คำนวณ Wind Load, Foundation, Anchor, Member และ Connection น้ำหนักตู้ เป็น เพียง ส่วนหนึ่ง ยังมี โครงรอง ทางเดิน ประตูบริการ สายไฟ และ อุปกรณ์ควบคุม ห้าม ใช้ น้ำหนักต่อตารางเมตร เพียงตัวเดียว เป็น หลักฐาน ว่า โครงสร้างเดิม รองรับ

แบบโครงสร้าง ควร แสดง ทิศทางถ่ายแรง จุดยึดตู้ ช่องเปิด และ พื้นที่ ที่ ห้ามเจาะ หาก ติดบนอาคารเดิม ต้อง ตรวจ As-built กับ สภาพจริง และ ประเมิน การสั่น การโก่ง และ การกัดกร่อน การเปลี่ยน ขนาดป้าย หรือ เพิ่มแผ่นปิด หลัง แบบอนุมัติ อาจ เปลี่ยน พื้นที่รับลม จึง ต้อง ส่ง Change ให้ วิศวกร ทบทวน ก่อน ผลิต ไม่ควร แก้ รูปทรง ที่ หน้างาน โดย ไม่มี Calculation

ข้อมูลโครงสร้างที่ควรอยู่ในชุดอนุมัติ

เอกสาร	ข้อมูลขั้นต่ำ	จุดตรวจ
Design Basis	พิกัด สภาพพื้นที่ อายุใช้งาน และ มาตรฐาน ที่ ใช้	ผู้รับผิดชอบ และ Revision ตรงกัน
Load Summary	น้ำหนักถาวร ลม และ โหลด บำรุงรักษา	รวม ตู้ โครง ทางเดิน และ อุปกรณ์
Shop Drawing	Member, Connection, Anchor และ จุดยึดตู้	ไม่ชน สายไฟ Drainage หรือ Service Door
Foundation Detail	ขนาดฐาน ระดับ เหล็กเสริม และ Anchor Template	สอดคล้อง ผลสำรวจ ดิน และ หน้างาน
Inspection Record	วัสดุ งานเชื่อม Bolt Torque และ แนวโครง	มี ภาพถ่าย วันที่ และ ผู้ตรวจ

เข้าใจขอบเขตของ IP65 ให้ถูกต้อง

คำว่า IP65 ใน ข้อมูล LED Full Color P4 Outdoor ไม่ควร ถูก ตีความ ว่า งานติดตั้ง ทั้งระบบ ปลอดภัย จาก น้ำ ใน ทุกทิศทาง ผู้ซื้อ ต้อง ยืนยัน ว่า ค่า ครอบคลุม ด้านหน้า ด้านหลัง หรือ ตู้ส่วนใด และ ตรวจ Door Seal, Module Seal, Cable Gland, Connector, Power Box, Drain Hole กับ การปิดรอยต่อ ระหว่างตู้ เพิ่มเติม งานเจาะ หรือ ดัดแปลง ภายหลัง อาจ ทำให้ แนวป้องกัน เดิม เสียไป

ตำแหน่งจอ ควร มี ทางให้น้ำ ไหลออก ไม่กัก อยู่ บนขอบตู้หรือโครง สายไฟ ต้อง ทำ Drip Loop และ เข้าตู้ ผ่าน จุดที่ ออกแบบไว้ หาก เพิ่ม หลังคา หรือ แผ่นครอบ ต้อง ไม่ปิด ทางระบายความร้อน และ ต้อง รวม ใน การคำนวณลม หลัง ฝนหนัก ควร มี Inspection Point ที่ ช่าง ตรวจ คราบน้ำ ความชื้น ซีล และ สนิม ได้ โดย ไม่ต้อง รื้อ ระบบจำนวนมาก

แบ่งวงจรไฟและป้องกันไฟกระชาก

โหลด LED Full Color P4 Indoor กับ Outdoor ต่างกัน จึง ต้อง ใช้ ค่าของ รุ่นที่เสนอจริง พร้อม ยืนยัน หน่วย ใน Datasheet ตารางไฟ ควร แสดง Normal Load, Maximum Load, Diversity, Inrush และ โหลดของ Processor, Network, Fan หรือ Heater ที่ มีในระบบ จากนั้น กำหนด สาย Breaker, SPD, Grounding และ Emergency Isolation ตาม แบบวิศวกรรม ไม่ควร เลือก จาก ขนาดจอ เพียงอย่างเดียว

การแบ่ง วงจร เป็น โซน ช่วย แยกซ่อม และ ลด พื้นที่ดับ เมื่อ อุปกรณ์เสีย แต่ ต้อง ให้ Mapping ของ วงจร ตรงกับ Cabinet Layout ทุกสาย ควร มี Label ทั้งสองปลาย และ บันทึก ใน Single-line Diagram ลำดับ เปิดระบบ ควร ลด Inrush และ ป้องกัน การส่งสัญญาณ ไปยังตู้ ที่ ยังไม่มีไฟ หลังติดตั้ง ให้ วัด แรงดัน กระแส ความต้านทานดิน และ อุณหภูมิ จุดต่อ ภายใต้ เนื้อหา ทดสอบ

ระบบสัญญาณ การสำรอง และการควบคุมระยะไกล

ความต่อเนื่อง ของ LED Full Color P4 ควร กำหนด ตาม ผลกระทบทางธุรกิจ จอประชาสัมพันธ์ทั่วไป อาจ ยอมรับ การหยุดสั้น ได้ ส่วน Scoreboard, Control Room หรือ ป้ายสำคัญ อาจ ต้อง มี Redundant Sender, Signal Loop, Network Path, Player หรือ Power Zone การเพิ่ม อุปกรณ์สำรอง ต้อง ทดสอบ Failover จริง และ ระบุ ว่า เป็น Automatic หรือ Manual ไม่ใช่ แค่ มีอุปกรณ์ เก็บไว้

Remote Monitoring ควร แสดง สถานะ Controller, Receiving Card, Power, Temperature และ Network เท่าที่ ระบบ รองรับ ตั้ง Alarm Threshold กับ ผู้รับผิดชอบ และ กรอง เหตุซ้ำ ไม่ให้ แจ้งเตือน มากจน ถูกละเลย การเข้าถึง จากภายนอก ต้อง ใช้ บัญชีรายบุคคล VPN หรือ วิธีที่ องค์กร อนุมัติ พร้อม Log, Backup และ แผน ควบคุมในพื้นที่ เมื่อ อินเทอร์เน็ต หรือ Cloud Service ขัดข้อง

การผลิต ขนส่ง และตั้งแนว Cabinet

ก่อน ผลิต LED Full Color P4 จำนวนมาก ควร อนุมัติ First Article ที่ แสดง Cabinet Revision, Module Lot, สี Mask, จุดยึด และ อุปกรณ์ภายใน ตรวจ แนวตู้ หลายใบ ต่อกัน เพื่อ เห็น Seam และ ความราบ ไม่ควร ตรวจ ตู้เดี่ยว เท่านั้น หาก เป็น Outdoor ให้ เพิ่ม การตรวจซีล ประตู ทางน้ำ และ ลำดับ การเปิดซ่อม พร้อม บันทึก รูปถ่าย ที่ ผูกกับ Serial Number

แผนขนส่ง ต้อง ระบุ น้ำหนักต่อหีบ จุดยก การวางซ้อน การกันกระแทก และ เส้นทาง จาก รถถึงตำแหน่งติดตั้ง ตรวจ ลิฟต์ ประตู พื้นรับน้ำหนัก และ เวลาขนของ สำหรับ Outdoor ต้อง ป้องกัน ตู้ที่ เปิดบรรจุภัณฑ์ จาก ฝน ก่อน ซีลเสร็จ การตั้งแนว ควร เริ่มจาก Datum เดียว ตรวจ ระดับ และ Diagonal เป็นช่วง เพื่อ ไม่ให้ ความคลาดเคลื่อน สะสม ไปยัง ขอบผืนจอ

Factory Test และ Site Acceptance ของ LED Full Color P4

Factory Acceptance Test ของ LED Full Color P4 ควร ใช้ ตัวอย่าง จำนวนตู้ ที่ แสดง การต่อจริง ตรวจ Dead Pixel, Uniformity, Gray Scale, Signal Mapping, Control Function และ การทำงาน ต่อเนื่อง ตาม เวลาที่ ตกลง Outdoor ควร เพิ่ม เอกสาร การทดสอบ การป้องกัน ที่ อ้างอิง กับ รุ่นตู้จริง หาก มี ข้อบกพร่อง ต้อง ระบุ จำนวนที่ได้รับผล สาเหตุ และ วิธี ตรวจซ้ำ ก่อน อนุญาต ให้ ส่งสินค้า

Site Acceptance Test ต้อง ตรวจ หลัง โครงสร้าง ไฟ สัญญาณ และ Content เชื่อมครบ ใช้ Test Pattern และ Playlist ชุดเดียวกับ เกณฑ์อนุมัติ ตรวจ จาก จุดชมใกล้ กลาง ไกล รวม มุมด้านข้าง บันทึก Brightness Setting ทั้ง กลางวัน กับ กลางคืน สำหรับ Outdoor ให้ ตรวจ Drainage, Grounding, SPD, Cabinet Door และ งานซีล ส่วน Indoor ให้ ตรวจ อุณหภูมิ เสียงรบกวน การเข้าซ่อม และ ผลต่อ งานตกแต่ง

แผนบำรุงรักษาและอะไหล่ตามสภาพใช้งาน

Preventive Maintenance ของ LED Full Color P4 ควร แยก ตาราง Indoor และ Outdoor ภายใน เน้น ฝุ่น ช่องลม พัดลม จุดต่อไฟ สี และ Backup Configuration ภายนอก เพิ่ม ซีล สนิม Drainage, Cable Gland, Grounding, Surge Device และ ความเสียหาย หลัง พายุ บันทึก ค่า อุณหภูมิ Alarm จำนวนโมดูลเสีย และ เวลาซ่อม เพื่อ เห็น แนวโน้ม ก่อน เกิด การหยุด ระบบขนาดใหญ่

อะไหล่ ควร ตรง กับ Module Lot, Driver IC, Receiving Card และ Power Supply ของ งานจริง เก็บ Golden Sample พร้อม Calibration Data, Firmware, Mapping และ Software Installer ทดสอบ อะไหล่ ก่อน เก็บ และ ตรวจ สภาพ เป็นรอบ หาก เปลี่ยนโมดูล คนละล็อต ต้อง มี วิธี ปรับสี และ เกณฑ์ ยอมรับ ความต่าง ไม่ควร รอให้ รุ่นเลิกผลิต แล้ว จึง เริ่ม หา ชิ้นส่วนทดแทน

การตอบสนองเหตุขัดข้องและหลักฐานรับประกัน

Incident Matrix ควร แบ่ง อาการ เป็น จอดับทั้งผืน โซนดับ โมดูลเสีย สีผิด สัญญาณไม่เสถียร อุณหภูมิสูง น้ำเข้า และ โครงสร้างผิดปกติ แต่ละระดับ ต้อง มี ผู้แจ้ง ผู้ตัดสินใจ หยุดระบบ และ เวลาเข้าตรวจ แผนผัง Cabinet, Power Zone, Signal Path กับ Serial Number ต้อง เข้าถึงได้ ที่ หน้างาน เพื่อ ให้ ช่าง ระบุ จุดเสีย โดย ไม่ลอง เปลี่ยนอุปกรณ์ แบบสุ่ม

Warranty ควร ระบุ ขอบเขต อะไหล่ ค่าแรง ค่าเดินทาง อุปกรณ์ยก ความเสียหาย จาก น้ำ ไฟกระชาก หรือ บุคคลอื่น และ หลักฐาน ที่ ต้องใช้ การมี IP Rating ไม่ควร ทำให้ ปฏิเสธ การตรวจสาเหตุ อัตโนมัติ เมื่อ พบ ความชื้น ต้อง ตรวจ จุดเข้า สภาพซีล งานติดตั้ง และ ประวัติการเปิดตู้ อย่างเป็นระบบ รายงาน Root Cause ช่วย ป้องกัน การเกิดซ้ำ และ รักษา ความเป็นธรรม ของ ทุกฝ่าย

ผู้ดูแล LED Full Color P4 ควร ได้รับ Dashboard ที่ แสดง สถานะ ใน ภาษาที่ เข้าใจง่าย และ มี ขั้นตอน ตรวจเบื้องต้น ก่อน เรียกช่าง เช่น ตรวจ Power Zone, Signal Source, Network และ Alarm โดย ไม่เปิดตู้ หรือ แตะวงจร ที่ เกิน ขอบเขต อบรม การแยก อาการ อย่างถูกต้อง ช่วย ลด เวลา วินิจฉัย แต่ ต้อง ย้ำ เขตงาน ที่ ต้อง ตัดไฟ และ ใช้ ช่างผู้มีคุณสมบัติ เพื่อ ไม่ให้ การแก้เร่งด่วน สร้าง ความเสียหาย เพิ่ม

หลัง เหตุรุนแรง เช่น พายุ น้ำท่วม ไฟกระชาก หรือ งานก่อสร้าง ใกล้พื้นที่ ควร มี Special Inspection แม้ จอ ยัง แสดงภาพ ได้ ตรวจ โครง จุดยึด ประตูตู้ ซีล สายไฟ Grounding, SPD และ คราบความชื้น พร้อม เปรียบเทียบ กับ ภาพถ่าย เดิม ความเสียหาย เล็ก ที่ ยังไม่ทำให้ จอดับ อาจ พัฒนา เป็น ปัญหาใหญ่ เมื่อ ใช้งาน ต่อเนื่อง รายงานตรวจ ควร ระบุ ความเร่งด่วน และ วันแก้ไข

การทบทวน Content รายไตรมาส ช่วย ให้ ป้าย อ่านง่าย และ ลด การใช้พลังงาน ที่ ไม่จำเป็น ตรวจ Template เก่า Font, Logo, Duration, White Area และ Brightness Override ที่ อาจ ถูก ทิ้งไว้ ผู้ดูแล ควร ลบ บัญชี ผู้ใช้งาน ที่ พ้นหน้าที่ และ Archive Playlist ที่ ไม่ใช้ การจัดระเบียบ สื่อ กับ สิทธิ์ เข้าถึง เป็น ส่วนหนึ่ง ของ ความน่าเชื่อถือ ระบบ ไม่ใช่ งานฝ่ายการตลาด ที่ แยกจาก วิศวกรรม

รายงาน อายุทรัพย์สิน ของ LED Full Color P4 ควร ระบุ วันที่ติดตั้ง ชั่วโมงทำงาน จำนวนซ่อม อะไหล่คงเหลือ Firmware และ ความเสี่ยง เลิกผลิต ข้อมูลนี้ ช่วย วาง งบ เปลี่ยน Power Supply, Controller หรือ Module เป็นระยะ โดย ไม่รอ ให้ หลายส่วน เสียพร้อมกัน หาก ต้อง ปรับปรุง ระบบ ให้ ทดสอบ Compatibility กับ ตู้เดิม และ เก็บ แผน Rollback ก่อน เปลี่ยน ซอฟต์แวร์ หรือ อุปกรณ์ควบคุม หลัก

สรุปเกณฑ์อนุมัติและต้นทุนตลอดอายุ

ก่อน อนุมัติ LED Full Color P4 ให้ ยืนยัน ว่า เลือก MA960 Indoor หรือ Outdoor ตาม สภาพจริง ตรวจ ความละเอียดรวม Content Template, Brightness Plan, Cabinet Layout, Structural Calculation, Electrical Diagram, IP Boundary, Service Access, Spare Parts และ Acceptance Criteria ให้ ใช้ Revision เดียวกัน หาก มี การเปลี่ยน รุ่นหรือขอบเขต ต้อง ผ่าน Change Control ไม่ควร อนุมัติ จาก ตารางราคา โดย ไม่มี เอกสารระบบ

ต้นทุนตลอดอายุ ต้อง รวม พลังงาน งานทำความสะอาด การเข้าถึงเพื่อซ่อม อุปกรณ์ยก อะไหล่ Software, Network, Inspection โครงสร้าง และ เวลาที่ จอหยุดใช้งาน ทางเลือก ที่ ราคาซื้อต่ำ อาจ มี ค่า บริการสูง หาก ไม่มี ทางเดินช่าง หรือ ใช้ ชิ้นส่วนเฉพาะ ที่ หาแทนยาก การเปรียบเทียบ TCO พร้อม Service Level และ แผนดูแล ทำให้ เจ้าของ เห็น ภาระจริง ก่อน ลงนาม สัญญา

Pixel Pitch	P4
พื้นที่ใช้งาน	ภายในอาคาร, ภายนอกอาคาร
