จอ LED Full Color P10

฿30,000.00

LED Full Color P10 สำหรับป้าย Outdoor ขนาดใหญ่ หน้าอาคาร สนามกีฬา ลานกิจกรรม และพื้นที่เปิดที่รับชมจากระยะไกล เน้นภาพเด่น วิดีโอ และข้อความขนาดใหญ่

Pixel Pitch 10 มม. ความหนาแน่นอ้างอิง 10,000 พิกเซล/ตร.ม.
ตู้ MA960 Outdoor ขนาด 960 × 960 มม. ความละเอียด 96 × 96 พิกเซล
ความสว่างอ้างอิง 5,500–6,500 nit และระดับป้องกัน IP65
บริการสำรวจ ออกแบบโครงสร้าง ระบบไฟ สัญญาณ ติดตั้ง ปรับภาพ และส่งมอบ

หมายเหตุ: ภาพและตัวเลขเป็นข้อมูลอ้างอิง สเปกกับขอบเขตจริงยืนยันใน Datasheet และใบเสนอราคาของโครงการ

รหัสสินค้า: PC-LED-P10 หมวดหมู่: จอ LED ภายนอกอาคาร ป้ายกำกับ: Full Color, LED Display, P10, จอ LED

คำอธิบาย
ข้อมูลเพิ่มเติม

LED Full Color P10 คือจอ LED Outdoor ระยะพิกเซล 10 มม. สำหรับป้ายและจอขนาดใหญ่ที่รับชมจากระยะไกล เหมาะกับหน้าอาคาร สนามกีฬา ลานกิจกรรม ป้ายประชาสัมพันธ์ และพื้นที่เปิดที่ต้องการความสว่างสูง รุ่นอ้างอิง MA960 ใช้ตู้มาตรฐาน 960 × 960 มม. พร้อมข้อมูลความสว่าง การใช้พลังงาน และ IP65 สำหรับงานภายนอกโดยเฉพาะ

ที่มาของข้อมูล: แปล สรุป และเรียบเรียงใหม่จากคอลัมน์ P10 Outdoor ในหน้าอย่างเป็นทางการ UNIT LED MA960 Series โดยไม่ผสมตัวเลขจากหน้าโมดูล P10 หรือซีรีส์อื่น ใช้เป็นข้อมูลวางแนวทางเบื้องต้นเท่านั้น Pochok ไม่ได้อ้างว่าเป็นตัวแทนจำหน่ายของ UNIT LED สินค้าที่เสนอจริงอาจเป็นคนละยี่ห้อหรือรุ่น และต้องยืนยัน Datasheet, Shop Drawing กับใบเสนอราคาก่อนสั่งซื้อ

PIXEL PITCH10 มม.10,000 พิกเซล/ตร.ม.

CABINET96 × 96 pxขนาด 960 × 960 × 87 มม.

BRIGHTNESS5,500–6,500 nitอ้างอิง MA960 Outdoor

PROTECTIONIP65ต้องยืนยันหน้า/หลังและงานติดตั้ง

สารบัญข้อมูลสินค้า

LONG-VIEW OUTDOOR DISPLAY

LED Full Color P10 คืออะไร และเหมาะกับป้ายแบบใด

Pixel Pitch 10 มม. หมายถึงระยะจากศูนย์กลางพิกเซลหนึ่งไปยังพิกเซลถัดไป 10 มม. ในพื้นที่หนึ่งตารางเมตรมีความหนาแน่นอ้างอิง 10,000 พิกเซล จึงเหมาะกับภาพ วิดีโอ โลโก้ และข้อความขนาดใหญ่ที่ดูจากระยะไกล ไม่เหมาะกับงานที่ผู้ชมยืนชิดจอและต้องอ่านข้อความเล็ก หากพื้นที่มีระยะชมใกล้ ควรเปรียบเทียบ P4 หรือ P2.5 ก่อนตัดสินใจ

ตู้ MA960 P10 Outdoor ประกอบจากโมดูล 320 × 160 มม. ความละเอียด 32 × 16 พิกเซล ตู้หนึ่งใบกว้างและสูง 960 มม. มีความละเอียด 96 × 96 พิกเซล การสร้างจอจึงคำนวณขนาดและความละเอียดรวมได้จากจำนวนตู้ แต่ต้องตรวจอัตราส่วนภาพกับสื่อ เพราะตู้เป็นสี่เหลี่ยมจัตุรัสและอาจต้องใช้ Processor ช่วย Scaling

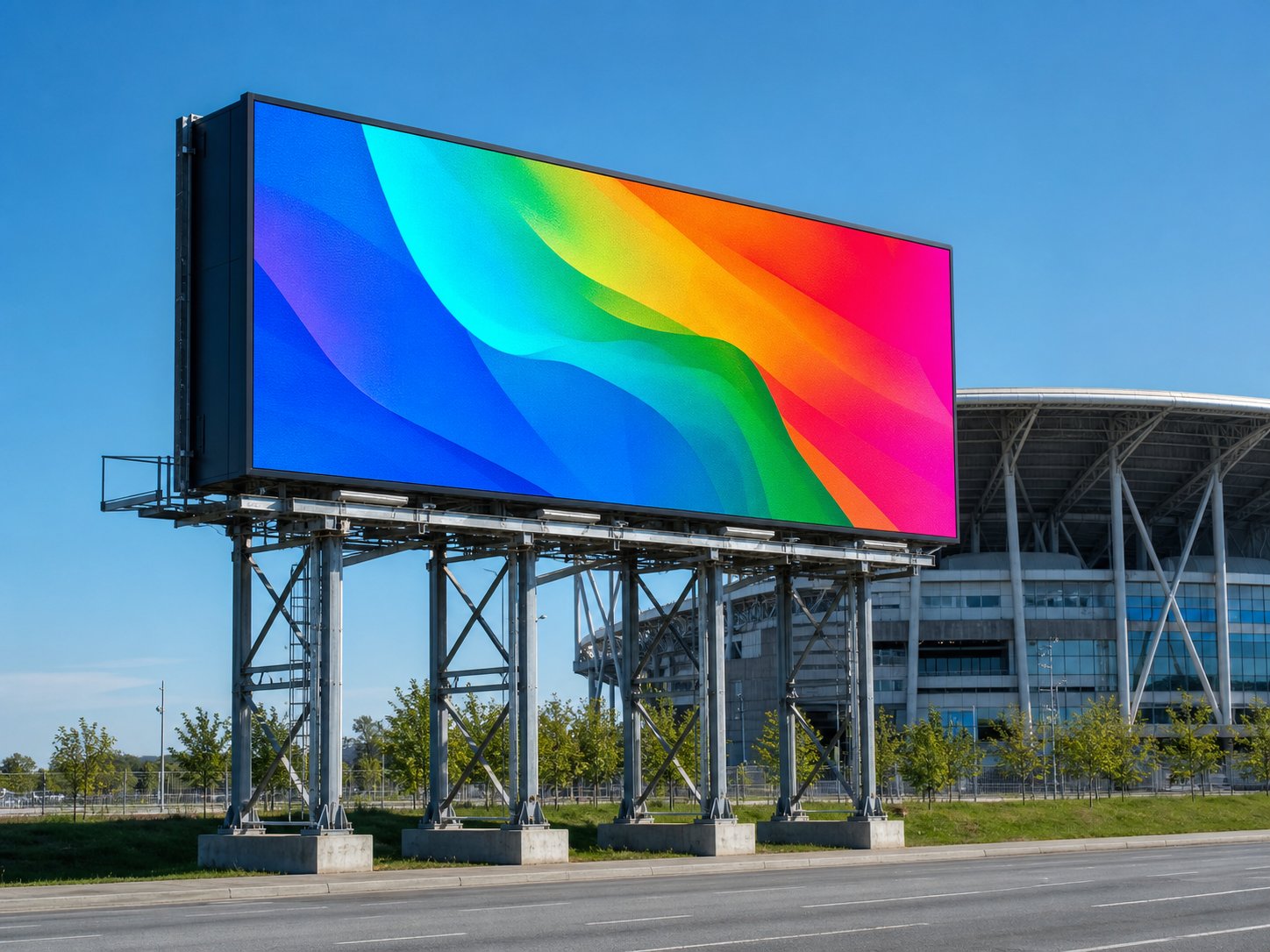

LED Full Color P10 Outdoor สำหรับป้ายกลางแจ้งขนาดใหญ่ — ภาพประกอบแนวทางการใช้งาน ไม่ใช่ภาพยืนยันยี่ห้อ รุ่น ขนาดจอ หรืออุปกรณ์ที่จะส่งมอบในโครงการ

BENEFITS & APPLICATIONS

จุดเด่นของ LED Full Color P10 สำหรับงาน Outdoor

เหมาะกับการรับชมระยะไกล

ผู้ผลิตให้ช่วงอ้างอิง 10–100 เมตร จึงเหมาะกับสื่อขนาดใหญ่ที่เน้นข้อความสั้น ภาพเด่น และการสื่อสารที่มองเข้าใจรวดเร็ว

ความสว่างสำหรับกลางแจ้ง

ค่าอ้างอิง 5,500–6,500 nit ช่วยให้ภาพอ่านได้ในพื้นที่สว่าง แต่ควรใช้ Sensor หรือ Schedule ลดความสว่างตามช่วงเวลาและข้อกำหนดพื้นที่

ตู้มาตรฐานคำนวณง่าย

ขนาด 960 × 960 มม. ช่วยวางจำนวนตู้ พื้นที่ ความละเอียด น้ำหนัก และโครงยึดได้เป็นระบบก่อนสั่งผลิต

โครงตู้ Magnesium Alloy

MA960 ระบุวัสดุ Die-cast Magnesium Alloy และน้ำหนัก 26 กก. ต่อตู้ ช่วยลดน้ำหนักเมื่อเทียบกับโครงเหล็กบางรูปแบบ แต่ยังต้องคำนวณโหลดรวม

รองรับสื่อสดหรือเล่นตามเวลา

ระบบควบคุมระบุ Synch หรือ Async จึงออกแบบให้รับสัญญาณสดจากคอมพิวเตอร์ หรือเล่น Playlist ผ่าน Controller ที่เหมาะสมได้

ระบบ Modular ดูแลเป็นส่วน

โมดูล ตู้ Power Supply และ Receiving Card สามารถจัดการเป็นส่วนย่อย จึงควรวางอะไหล่กับทางเข้าซ่อมตั้งแต่ขั้นตอนออกแบบ

ป้ายหน้าอาคารและสถานประกอบการ

เหมาะกับแบรนด์ โปรโมชัน และประกาศที่ออกแบบให้ตัวอักษรใหญ่ อ่านจบภายในเวลาสั้น

สนามกีฬาและลานกิจกรรม

ใช้แสดงคะแนน ตารางงาน และสปอนเซอร์ โดยต้องทดสอบการมองจากแต่ละโซนและตรวจข้อกำหนดกล้อง

ศูนย์กระจายสินค้าและโรงงาน

ใช้แจ้งสถานะ ความปลอดภัย หรือคิวงานจากระยะไกล ควรเชื่อมต่อระบบข้อมูลด้วยสิทธิ์และเครือข่ายที่ปลอดภัย

พื้นที่สาธารณะกลางแจ้ง

ต้องตรวจใบอนุญาต ความสว่างในเวลากลางคืน ความปลอดภัยของโครงสร้าง และผลกระทบต่อผู้ใช้ถนนหรืออาคารข้างเคียง

OFFICIAL MA960 OUTDOOR REFERENCE

ตารางสเปกอ้างอิง LED Full Color P10 แบบ Outdoor

ตารางนี้ใช้เฉพาะคอลัมน์ P10 Outdoor จากหน้า MA960 เพื่อรักษาความสอดคล้องของตู้ทั้งชุด ค่ากำลังไฟบนแหล่งข้อมูลระบุเป็น W แต่หัวตารางไม่ได้อธิบายชัดว่าเป็นต่อ Cabinet หรือต่อตารางเมตร จึงแสดงตัวเลขตามต้นฉบับและกำหนดให้ยืนยันหน่วย วิธีทดสอบ และค่าหลังตั้งความสว่างใน Datasheet ของสินค้าที่เสนอจริง

พื้นที่ใช้งาน	ภายนอกอาคาร
LED / Pixel Pitch	SMD 3-in-1 / 10 มม.
ขนาดโมดูล	320 × 160 มม.
ความละเอียดโมดูล	32 × 16 พิกเซล
ความหนาแน่น	10,000 พิกเซล/ตร.ม.
ขนาดตู้	960 × 960 × 87 มม.
ความละเอียดต่อตู้	96 × 96 พิกเซล
น้ำหนักตู้	26 กก.
วัสดุตู้	Die-cast Magnesium Alloy
ความสว่าง	5,500–6,500 nit
กำลังไฟเฉลี่ย / สูงสุด	280 / 750 W ตามตารางผู้ผลิต
ระยะชมอ้างอิง	10–100 เมตร
Gray Level	14 bit
Refresh Rate	อย่างน้อย 1,920 Hz
ความชื้นทำงาน	10%–95%
อายุ LED ที่ระบุ	อย่างน้อย 100,000 ชั่วโมง
ระบบควบคุม	Synchronous หรือ Asynchronous
ระดับป้องกัน	IP65 Waterproof

รายการที่ต้องยืนยัน: หน้า MA960 ไม่เผยแพร่มุมมอง Scan Mode อุณหภูมิทำงาน แรงดันไฟ รายละเอียด Service Access และค่า IP แยกด้านหน้า/หลังในคอลัมน์นี้ ต้องขอข้อมูลดังกล่าวจาก Datasheet ของชุดจริง และห้ามนำค่า Refresh Rate กำลังไฟ หรือมุมมองจากหน้า P10 Module คนละรุ่นมารวมในตารางนี้

OUTDOOR DESIGN GUIDE

หลักการออกแบบ LED Full Color P10 ให้ปลอดภัยและอ่านง่าย

เริ่มจากกำหนดกลุ่มผู้ชม ทิศทางการมอง ความเร็วในการเคลื่อนที่ ระยะใกล้สุด และระยะไกลสุด เนื้อหาสำหรับ P10 ควรใช้ข้อความสั้น ตัวอักษรหนา Contrast สูง และเว้นพื้นที่ว่างให้เพียงพอ หลีกเลี่ยงรายละเอียดเล็กหรือข้อความยาวที่ผู้ชมอ่านไม่ทัน ควรทดสอบภาพจำลองตามขนาดจริงก่อนอนุมัติ

หน้างาน Outdoor ต้องประเมินแรงลม น้ำฝน ทิศแดด อุณหภูมิ ฟ้าผ่า การกัดกร่อน และเส้นทางระบายน้ำ วิศวกรต้องคำนวณฐานราก โครงสร้าง จุดยึด และน้ำหนักรวม ระบบไฟควรมี Breaker, Surge Protection, Grounding, Emergency Cut-off และตู้ควบคุมที่เหมาะกับสภาพแวดล้อม รวมถึงช่องเข้าบำรุงรักษาที่ปลอดภัย

ความสว่างสูงสุดไม่ควรใช้ตลอดเวลา ควรตั้ง Schedule หรือ Light Sensor ให้ลดระดับตอนเย็นและกลางคืน เพื่อลดพลังงาน ยืดอายุอุปกรณ์ และไม่รบกวนผู้ใช้พื้นที่ ต้องตรวจข้อบัญญัติท้องถิ่น ใบอนุญาตป้าย และข้อจำกัดด้านแสงก่อนติดตั้งทุกครั้ง

Checklist สำหรับป้าย P10 กลางแจ้ง

พิกัดและกรรมสิทธิ์:ระบุตำแหน่ง แผนที่ เจ้าของพื้นที่ แนวเขต และสิทธิ์ติดตั้ง เพื่อเตรียมเอกสารขออนุญาตให้ครบ
ขนาดกับระดับติดตั้ง:กำหนดความกว้าง ความสูง ระดับท้องป้าย และทิศทางหน้า เพื่อคำนวณการมองเห็นกับโครงสร้าง
ระยะและความเร็วผู้ชม:ประเมินจุดเริ่มเห็น ระยะอ่านหลัก ระยะไกลสุด และความเร็วการเคลื่อนที่ เพื่อกำหนดข้อความกับ Duration
ทิศแดดและแสงรบกวน:เก็บภาพหลายช่วงเวลา วัดสภาพแสง และตรวจอาคารรอบข้าง เพื่อวาง Brightness Schedule ที่เหมาะสม
ลมและฐานราก:ส่งข้อมูลสถานที่ให้วิศวกรคำนวณ Wind Load, Foundation, Anchor และโครงรับตามมาตรฐานที่เกี่ยวข้อง
ฝนและน้ำ:วาง Drip Edge, Drainage, Seal, Cable Gland และหลังคาหรือฝาครอบตามความเสี่ยงของพื้นที่จริง
ไฟฟ้าและฟ้าผ่า:ตรวจหม้อแปลง จุดจ่ายไฟ Grounding, SPD, Breaker, Emergency Cut-off และเส้นทางเดินสายที่ปลอดภัย
เครือข่ายและความปลอดภัย:กำหนด LAN, Fiber หรือ Cellular สิทธิ์ผู้ใช้ Password, Firewall และวิธีอนุมัติสื่อก่อนเผยแพร่
การเข้าบำรุงรักษา:ออกแบบบันได Platform, Safety Line, Rear Access, แสงส่องงาน และ Lockout/Tagout สำหรับช่างบริการ
การส่งมอบ:กำหนด Burn-in Test, Test Pattern, Training, Spare Parts, Warranty, Preventive Maintenance และเวลาตอบสนองเหตุขัดข้อง

เจ้าของโครงการควรได้รับ Drawing, Structural Calculation, Electrical Diagram, Network Diagram, Configuration Backup และรายการ Serial Number ที่ตรวจสอบได้ เอกสารเหล่านี้ช่วยให้บำรุงรักษาและเปลี่ยนอุปกรณ์ในอนาคตโดยไม่ต้องเริ่มสำรวจระบบใหม่ทั้งหมด

แนวทางเตรียม Content สำหรับจอ P10

Headline:ใช้ข้อความสั้น อ่านง่าย ตัวหนา Contrast สูง และไม่วางตัวอักษรชิดขอบภาพ
Font Size:ทดสอบความสูงตัวอักษรจากระยะจริง หลีกเลี่ยงตัวบาง รายละเอียดเล็ก และข้อความหลายบรรทัด
Duration:ให้เวลาแต่ละเฟรมเพียงพอสำหรับอ่านจบ โดยคำนึงถึงผู้ชมที่กำลังเดินหรือขับผ่าน
Color:ใช้คู่สีที่แยกจากกันชัด ลดพื้นขาวเต็มจอ และตรวจสีแบรนด์หลัง Calibration
Video:ส่งไฟล์ตาม Resolution และ Frame Rate ที่ระบบรองรับ หลีกเลี่ยงการบีบอัดซ้ำหลายรอบ
Schedule:แยก Playlist กลางวัน กลางคืน วันทำงาน และกิจกรรมพิเศษ พร้อมกำหนดผู้อนุมัติก่อนเผยแพร่
Emergency:เตรียม Template ประกาศเร่งด่วน ช่องทาง Override และผู้รับผิดชอบที่มีสิทธิ์ควบคุมระบบ
Measurement:เก็บ Log เวลาเล่น สถานะอุปกรณ์ และประวัติ Content เพื่อประเมินการใช้งานกับการบำรุงรักษา

ก่อนเปิดใช้งานควรทดสอบสื่อทั้งกลางวันและกลางคืนจากหลายตำแหน่ง ปรับ Brightness, Gamma, Color Temperature และ Transition ให้ภาพอ่านง่ายโดยไม่สร้างแสงรบกวนเกินจำเป็น

PIXEL PITCH COMPARISON

เปรียบเทียบ P10 กับจอ LED รุ่นอื่น

รุ่น	แนวทางใช้งาน	รายละเอียด
P2.5	งานระยะใกล้ถึงกลางที่ต้องการข้อความและภาพละเอียดกว่า	จอ LED P2.5
P4	พื้นที่ขนาดกลางถึงใหญ่ ใช้ได้ทั้ง Indoor และ Outdoor เมื่อเลือกตู้ถูกชนิด	จอ LED P4
LED Full Color P10	ป้าย Outdoor ขนาดใหญ่สำหรับมองจากระยะไกล เน้นภาพเด่นและข้อความตัวใหญ่	สินค้าหน้านี้

เลือกดูสินค้าทั้งหมดได้ที่ หน้าสินค้า และศึกษาขอบเขตงานโครงสร้าง ระบบไฟ กับสัญญาณที่ หน้าบริการ

DESIGN & INSTALLATION

ขั้นตอนออกแบบและติดตั้ง LED Full Color P10

กำหนดวัตถุประสงค์ระบุผู้ชม ระยะมอง ประเภทสื่อ ขนาดป้าย ชั่วโมงทำงาน งบประมาณ และกำหนดเปิดใช้งาน
สำรวจและตรวจข้อกำหนดตรวจพื้นที่ สิทธิ์ติดตั้ง ใบอนุญาต แสง ลม ฝน ดิน ระบบไฟ เครือข่าย และทางเข้าบริการ
คำนวณวิศวกรรมออกแบบฐานราก โครงสร้าง จำนวนตู้ น้ำหนัก โหลดลม ระบบไฟ สายดิน Surge และการระบายน้ำ
ออกแบบภาพกับระบบกำหนดความละเอียด Processor, Controller, Playlist, Sensor และรูปแบบการเชื่อมต่อหลักกับสำรอง
ติดตั้งและทดสอบตรวจแนวตู้ ซีล ขั้วต่อ ความต้านทานดิน โหลดไฟ สัญญาณ ความสว่าง สี และ Fail-safe
ส่งมอบและบำรุงรักษาอบรมผู้ดูแล ส่งคู่มือ อะไหล่ ค่า Configuration การรับประกัน และตารางตรวจเชิงป้องกัน

FAQ

คำถามที่พบบ่อยเกี่ยวกับ LED Full Color P10

P10 เหมาะกับระยะชมเท่าไร

ตาราง MA960 ให้ช่วงอ้างอิง 10–100 เมตร แต่ต้องตรวจขนาดข้อความ ความละเอียดรวม มุมมอง และตำแหน่งผู้ชมจริงก่อนเลือก

P10 เหมาะกับการอ่านตัวอักษรเล็กหรือไม่

ไม่เหมาะเมื่อผู้ชมอยู่ใกล้หรือข้อมูลละเอียด ควรใช้ข้อความใหญ่ กระชับ และเปรียบเทียบ P4 หรือ P2.5 หากต้องการความละเอียดมากขึ้น

IP65 ทำให้ติดตั้งกลางแจ้งได้ทุกสภาพหรือไม่

ไม่ใช่ ต้องยืนยัน IP ด้านหน้าและหลัง รวมถึงซีล ขั้วต่อ Power Box โครงสร้าง การระบายน้ำ และงานไฟของระบบที่ติดตั้งจริง

ต้องใช้ความสว่าง 6,500 nit ตลอดเวลาหรือไม่

ไม่ควร ควรปรับตามแสงด้วย Schedule หรือ Sensor โดยเฉพาะกลางคืน เพื่อลดพลังงานและผลกระทบต่อพื้นที่ข้างเคียง

หนึ่งตู้ MA960 P10 มีขนาดและความละเอียดเท่าไร

ขนาด 960 × 960 × 87 มม. ความละเอียด 96 × 96 พิกเซล น้ำหนักอ้างอิง 26 กก. สำหรับตู้ Outdoor

Refresh Rate 1,920 Hz เพียงพอสำหรับกล้องหรือไม่

ขึ้นกับ Shutter, Frame Rate, Scan Mode และ Processor ต้องยืนยันรุ่นจริงและทดสอบกับกล้องที่จะใช้งานก่อนส่งมอบ

ราคาต่อตารางเมตรรวมทุกอย่างหรือไม่

โดยทั่วไปยังต้องแยกโครงสร้าง ฐานราก ระบบไฟ Processor Controller สายสัญญาณ งานติดตั้ง ใบอนุญาต อะไหล่ และบริการหลังการขาย

ต้องส่งข้อมูลอะไรเพื่อขอประเมิน

ส่งพิกัดกับภาพพื้นที่ ขนาดที่ต้องการ ระยะผู้ชม ตัวอย่างสื่อ ชั่วโมงทำงาน จุดไฟ แหล่งสัญญาณ กำหนดส่งมอบ และข้อจำกัดของพื้นที่

START YOUR PROJECT

ขอสำรวจและประเมิน LED Full Color P10 สำหรับป้าย Outdoor

ทีมงานช่วยประเมินระยะชม จำนวนตู้ ความละเอียด โครงสร้าง โหลดลม ระบบไฟ สัญญาณ และข้อกำหนดพื้นที่ พร้อมสรุปรายการที่ต้องยืนยันก่อนเสนอราคา

ส่งข้อมูลเพื่อขอใบเสนอราคา
ดูสินค้าจอ LED รุ่นอื่น
ดูบริการออกแบบและติดตั้ง

ข้อสงวนสิทธิ์: เนื้อหาและตารางสเปกเป็นการแปลกับเรียบเรียงข้อมูลสาธารณะเพื่อการวางแผน ไม่ใช่การรับรองความสัมพันธ์ทางการค้า ภาพเป็นภาพประกอบ ยี่ห้อ รุ่น ราคา การรับประกัน และขอบเขตส่งมอบสุดท้ายต้องยืนยันใน Datasheet ใบเสนอราคา และสัญญาของโครงการ

กรอบวางแผนป้าย Outdoor ด้วย LED Full Color P10

LED Full Color P10 ควร ถูก พิจารณา เป็น ระบบป้ายกลางแจ้ง สำหรับ ระยะมอง ประมาณ 10 เมตร ขึ้นไป ไม่ใช่ เพียง แผงภาพ ที่ เลือก จาก ราคา ต่อตารางเมตร งานที่ดี ต้อง เชื่อม การมองเห็น Content, Structural Engineering, Electrical Protection, Drainage, Network Control, Maintenance Access และ ข้อกำหนดท้องถิ่น เข้าด้วยกัน ตั้งแต่ Concept เพราะ การแก้ โครงสร้าง หรือ ระบบไฟ หลัง ผลิต มัก มี ค่าใช้จ่ายสูง และ กระทบ กำหนดเปิดใช้งาน

P10 มี จำนวนพิกเซล ต่อพื้นที่ น้อยกว่า Pitch ละเอียด จึง ต้อง ใช้ ขนาดป้าย กับ ระยะชม ที่ เหมาะสม และ ออกแบบ ข้อความ ให้ ชัดเจน หาก ผู้ชมหลัก อยู่ ใกล้กว่า 10 เมตร หรือ ต้อง อ่าน ตาราง รายการยาว ควร ทดสอบ Mock-up และ เปรียบเทียบ Pitch อื่น ก่อนสรุป การเพิ่ม ความสว่าง ไม่สามารถ ชดเชย ตัวอักษร ที่ เล็กเกิน Resolution หรือ เวลาอ่าน ที่ สั้นเกินไป ได้

ศึกษาการมองเห็นก่อนกำหนดขนาด LED Full Color P10

Visibility Study ของ LED Full Color P10 ควร ระบุ จุดเริ่มเห็น จุดอ่านหลัก จุดที่ ผ่านป้าย และ จุดที่ ป้ายหลุด จาก มุมมอง พร้อม ความเร็ว ของ ผู้ชม สิ่งกีดขวาง ต้นไม้ เสา สะพาน และ ป้ายอื่น ต้อง ถูก วางบน แผนผัง ไม่ควร ใช้ ระยะเส้นตรง จากป้าย ถึง ถนน เพียงค่าเดียว เพราะ มุมปะทะ แนวโค้ง และ เวลา ที่ ผู้ชมมองได้ มีผล ต่อ ความเข้าใจ มากกว่า ระยะสูงสุด

เก็บ ภาพพื้นที่ ทั้ง กลางวัน กลางคืน ฤดูฝน และ ช่วง ที่ แสงอาทิตย์ อยู่ หลังหรือหน้า จอ ถ้า เป็น ถนน ให้ บันทึก จุดที่ ผู้ขับ ต้อง สนใจ ทางแยก ทางโค้ง หรือ สัญญาณจราจร เพื่อ ไม่วาง Content ที่ แย่งความสนใจ ในช่วงเสี่ยง ผลการศึกษา ควร สรุป ขนาดข้อความ จำนวนคำ ต่อเฟรม และ Duration ที่ ทีมสื่อ ใช้เป็น Design Constraint ไม่ใช่ รายงาน ที่ เก็บไว้ เฉพาะ ฝ่ายวิศวกรรม

หลักออกแบบตัวอักษรสำหรับระยะ 10 เมตรขึ้นไป

ข้อความ บน LED Full Color P10 ต้อง มี รูปร่างตัวอักษร เรียบ น้ำหนักเพียงพอ ช่องไฟชัด และ Contrast สูง ฟอนต์ไทย ที่ มี หัวหรือ วรรณยุกต์ซับซ้อน ควร ทดสอบ บน Resolution จริง เพราะ Preview บน จอคอมพิวเตอร์ แสดง รายละเอียด มากกว่า ป้าย หลีกเลี่ยง เส้นบาง เงาตัวอักษร ขอบซ้อน และ พื้นหลัง ที่ มี รายละเอียด ใกล้เคียงกับ สีข้อความ

กำหนด Safe Area เพื่อ ไม่ให้ ข้อความ ชิดขอบตู้ หรือ ถูก งานโครง บดบัง Headline ควร สื่อ ความหมายหลัก ได้ โดย ไม่ต้อง อ่าน ข้อความรอง หาก มี ราคา วันที่ หรือ เบอร์โทร ให้ ทดสอบ ระยะเวลา อ่าน แยกจาก ภาพหลัก ไม่ควร ใส่ หลายข้อเสนอ ใน เฟรมเดียว และ ไม่ควร ใช้ Ticker วิ่งเร็ว เป็น ช่องทางหลัก สำหรับ ข้อมูลสำคัญ

เกณฑ์ตรวจไฟล์ก่อนนำขึ้นป้าย

Canvas: ส่งไฟล์ ตาม Resolution รวม ของ จอ ไม่ใช้ ขนาดประมาณ และ ไม่ขยาย หลายรอบ ใน Player
Typography: ทดลอง ภาษาไทย ตัวเลข สัญลักษณ์ และ ชื่อแบรนด์ จาก ระยะชมจริง ก่อน อนุมัติ Template
Duration: ให้ เวลา พอ อ่านจบ โดย นับจาก ผู้ชม เริ่มเห็น จน ผ่าน จุดอ่านหลัก
Contrast: ตรวจ ทั้ง กลางวัน และ กลางคืน พร้อม ลด พื้นขาว เต็มจอ ที่ สร้างแสงรบกวน
Motion: จำกัด การกระพริบ การตัดภาพเร็ว และ การเคลื่อนไหว ที่ ทำให้ ข้อความหลัก อ่านยาก
Approval: บันทึก ผู้สร้าง ผู้ตรวจ วันเผยแพร่ และ วันหมดอายุ ของ ทุก Playlist

บริหารความสว่างสูงโดยไม่รบกวนพื้นที่

ความสว่างสูง ของ LED Full Color P10 มีไว้ ต่อสู้ กับ แสงกลางวัน ไม่ได้ หมายความว่า ควร เปิด สูงสุด ทุกช่วงเวลา Brightness Plan ควร มี ค่า สำหรับ แดดจัด เมฆมาก พลบค่ำ กลางคืน และ เหตุฉุกเฉิน พร้อม ขอบเขต Min-Max ที่ ผู้ใช้งาน ปรับได้ หาก พื้นที่ ใกล้ที่พักอาศัย ถนน หรือ อาคารกระจก ต้อง ตรวจ ผลกระทบ จาก แสงสะท้อน และ ปฏิบัติตาม เงื่อนไข ใบอนุญาต

Light Sensor ต้อง ติด ใน ตำแหน่ง ที่ สะท้อน สภาพแสง หน้า จอ แต่ ไม่ถูก เงาป้าย ไฟหน้ารถ หรือ ไฟส่องอาคาร รบกวน ตั้ง Delay กับ Hysteresis เพื่อ ลด การปรับ ถี่ และ กำหนด ค่า Fail-safe เมื่อ Sensor หรือ Network ขัดข้อง การ Override ต้อง มี Time-out และ Log เพื่อ ไม่ให้ ความสว่างสูง ถูก เปิดค้าง ข้ามคืน หลัง กิจกรรมพิเศษ

ขอบเขต IP65 ของ LED Full Color P10

คำว่า IP65 ของ LED Full Color P10 ต้อง ผูกกับ รุ่นตู้ และ ด้าน ที่ ผ่านการทดสอบ ไม่ควร สรุป ว่า ระบบทั้งหมด กันน้ำ หาก ยังไม่ทราบ ค่า ด้านหลัง จุดต่อสาย Power Box, Service Door และ รอยต่อ ระหว่างตู้ Shop Drawing ควร แสดง Seal, Gasket, Cable Gland, Drip Loop, Drain Hole และ ทิศทาง ที่ น้ำ ไหลออก โดย ไม่ผ่าน อุปกรณ์ไฟฟ้า

งานติดตั้ง สามารถ ลด ประสิทธิภาพ การป้องกัน ได้ หาก เจาะตู้ เพิ่ม เดินสาย ผ่าน จุดที่ ไม่กำหนด ปิดประตู ไม่สนิท หรือ ใช้ ขั้วต่อ ไม่ตรงแบบ หลังคา หรือ แผ่นครอบ ที่ เพิ่มภายหลัง ต้อง ไม่กัก ความร้อน และ ต้อง รวม ใน การคำนวณลม การตรวจ หลังพายุ ควร ดู คราบน้ำ สนิม ความชื้น ซีล และ ช่องระบาย แม้ จอ ยัง แสดงภาพ ปกติ

วิศวกรรมโครงสร้างและแรงลม

โครงของ LED Full Color P10 ต้อง คำนวณ จาก พื้นที่รับลม ระดับสูง รูปทรงป้าย น้ำหนักตู้ โครงรอง ทางเดิน อุปกรณ์ และ สภาพสถานที่ วิศวกร ควร ระบุ Load Combination, Foundation, Anchor, Member, Connection และ Allowable Deflection ตาม มาตรฐาน ที่ โครงการ ใช้ หาก ติดบน อาคารเดิม ต้อง ตรวจ แบบเดิม สภาพจริง และ ความสามารถ ของ จุดรับแรง ก่อน อนุมัติ

Wind Load ไม่ได้ ขึ้นกับ น้ำหนักป้าย อย่างเดียว ป้ายที่ เบา ยัง รับแรงลม สูงได้ หาก มีพื้นที่กว้าง การเพิ่ม แผ่นปิด หลัง บังลม หรือ เปลี่ยน ความสูง หลัง Calculation อาจ เปลี่ยน แรงอย่างมีนัยสำคัญ ทุก Change ต้อง กลับไป ให้ วิศวกร ทบทวน งานผลิต ควร มี Material Certificate, Welding Record, Bolt Torque และ Inspection Report ผูกกับ Drawing Revision เดียวกัน

รายการข้อมูลสำหรับอนุมัติโครงสร้าง

หัวข้อ	ข้อมูลที่ต้องมี	ความเสี่ยงหากขาด
พิกัดและระดับ	ตำแหน่ง ทิศป้าย ความสูง และ สภาพพื้นที่	เลือก ค่าออกแบบ ไม่ตรง หน้างาน
ขนาดผืนป้าย	กว้าง สูง ลึก รวม แผ่นครอบ และ ทางเดิน	พื้นที่รับลม กับ น้ำหนัก ไม่ครบ
ฐานและจุดยึด	Foundation, Anchor Template และ Existing Structure	ถ่ายแรง ไม่ได้ ตาม แบบ
การเข้าซ่อม	Platform, Ladder, Guardrail และ Anchor Point	ช่าง ทำงาน ไม่ปลอดภัย
การตรวจงาน	วัสดุ งานเชื่อม Bolt, Alignment และ ภาพถ่าย	ตรวจสอบ ย้อนหลัง ไม่ได้

ระบบไฟ สายดิน และ Surge Protection

ระบบไฟ ของ LED Full Color P10 ต้อง ใช้ โหลด จาก Cabinet และ อุปกรณ์จริง พร้อม ยืนยัน หน่วย Normal, Maximum และ Inrush รวม Controller, Network, Fan, Lighting และ อุปกรณ์เสริม ตารางโหลด ควร นำไป กำหนด สาย Breaker, Isolation, RCD ตามความเหมาะสม Panel และ Emergency Cut-off โดย วิศวกรไฟฟ้า ไม่ควร คูณ ค่าเฉลี่ย จาก พื้นที่ แล้ว เลือก อุปกรณ์ โดย ไม่มี Diversity กับ สภาพใช้งาน

Outdoor Sign ต้อง มี Grounding และ SPD ที่ ประสาน ระดับการป้องกัน กับ ระบบต้นทาง เส้นทางสาย ควร แยก Power กับ Signal ตามความเหมาะสม ใช้ Cable Rating และ Connector ที่ เหมาะกับ สภาพภายนอก พร้อม Label ทั้งสองปลาย หลังติดตั้ง ให้ ตรวจ ความต้านทานดิน ฉนวน แรงดัน กระแส และ อุณหภูมิ จุดต่อ ภายใต้ Test Content รวม ขั้นตอน ตรวจซ้ำ หลัง ฝนหรือ เหตุไฟกระชาก

แบ่ง Power Zone และ Signal Path ของ LED Full Color P10

การแบ่ง LED Full Color P10 เป็น Power Zone ช่วย จำกัด พื้นที่ดับ และ ทำให้ ซ่อม บางส่วน ได้ แต่ Mapping ต้อง ตรงกับ Cabinet Layout, Breaker Schedule และ Signal Diagram หาก วงจรไฟ กับ สายสัญญาณ แบ่งคนละแนว อาการเสีย อาจ กระจาย จน วินิจฉัย ยาก ควร ระบุ ตู้แรก ตู้สุดท้าย พอร์ต และ เส้นทางสำรอง ด้วย สีหรือ รหัสเดียวกัน ใน ทุกเอกสาร

ระบบ ที่ มี ความสำคัญ สูง อาจ ใช้ Redundant Sender, Fiber Path, Controller, Player หรือ Network Link แต่ ต้อง กำหนด Scenario และ ทดสอบ Failover จริง การมี อุปกรณ์สำรอง โดย ไม่เปิดใช้งาน หรือ ไม่รู้ วิธีสลับ ไม่ถือว่า มี Redundancy บันทึก เวลาเปลี่ยน สถานะ ภาพที่เกิด ระหว่างสลับ และ วิธี คืนกลับ เพื่อ ให้ ผู้ดูแล ตัดสินใจ ได้ ภายใต้ เหตุขัดข้อง

ควบคุมระยะไกลอย่างปลอดภัย

Remote Control ของ LED Full Color P10 ควร ใช้ บัญชี รายบุคคล Role, Strong Password, VPN หรือ ช่องทาง ที่ องค์กร อนุมัติ ห้าม เปิดพอร์ต สู่ อินเทอร์เน็ต โดย ไม่มี การควบคุม บันทึก Login, Content Change, Brightness Override และ Firmware Update พร้อม สำรอง Configuration ก่อน เปลี่ยน ระบบ หาก ใช้ Cloud Platform ต้อง กำหนด เจ้าของบัญชี ระยะสัญญา และ วิธี ทำงาน เมื่อ บริการ หยุด

Monitoring ควร แสดง สถานะ Power, Controller, Receiving Card, Network, Temperature และ Sensor เท่าที่ ระบบ รองรับ ตั้ง Alarm Threshold ตาม สภาพจริง และ กำหนด ผู้รับผิดชอบ แต่ละระดับ ลด การแจ้งเตือนซ้ำ ที่ ทำให้ ทีมละเลย ผู้ดูแล หน้างาน ต้อง มี Local Access และ Emergency Screen สำหรับ กรณี Network ขาด ไม่ควร ให้ ป้าย สำคัญ พึ่ง การเชื่อมต่อภายนอก เพียงเส้นทางเดียว

Factory และ Site Acceptance ของ LED Full Color P10

Factory Acceptance Test สำหรับ LED Full Color P10 ควร ตรวจ Cabinet Revision, Module Lot, Wiring, Seal, Door, Connector, Signal Mapping, Dead Pixel, Uniformity และ การทำงาน ต่อเนื่อง ใช้ จำนวนตู้ ที่ แสดง รอยต่อ และ ลำดับสัญญาณจริง เอกสาร IP หรือ Material Test ต้อง อ้างถึง รุ่นและขอบเขต ที่ เสนอ หาก มี การแก้ไข ต้อง บันทึก Root Cause กับ ผล Retest ก่อน อนุญาต ให้ ขนส่ง

Site Acceptance Test ต้อง ทำ หลัง โครง ไฟ สัญญาณ Sensor, Network และ Content เชื่อมครบ ตรวจ แนวตู้ ความราบ Drainage, Grounding, SPD, Brightness Schedule, Failover และ Remote Alarm จาก จุดชมจริง ทั้ง กลางวัน กับ กลางคืน ควร มี Burn-in ตาม ระยะเวลา ที่ สัญญากำหนด พร้อม บันทึก Setting, Serial Number, ภาพถ่าย และ รายการ Punch List ก่อน เริ่ม นับ ระยะรับประกัน

บำรุงรักษาเชิงป้องกันและอะไหล่

แผนดูแล LED Full Color P10 ต้อง รวม การตรวจ โมดูล สี ความสว่าง พัดลม Filter, Power Supply, Connector, Seal, Drainage, Rust, Grounding, SPD, Structure และ Access Equipment รอบตรวจ ควร เพิ่ม หลัง พายุ ฝนหนัก งานก่อสร้าง หรือ เหตุไฟฟ้า บันทึก อุณหภูมิ กระแส Alarm จำนวนโมดูลเสีย และ เวลาซ่อม เพื่อ หา แนวโน้ม ไม่ควร ทำความสะอาด ด้วย สารเคมี หรือ แรงดันน้ำ ที่ ไม่ได้รับ อนุญาต

อะไหล่ ต้อง ตรง Module Lot, Driver IC, Receiving Card, Power Supply และ Connector ของ งาน เก็บ Golden Sample, Firmware, Mapping, Calibration, Software Installer และ License ใน ที่ ที่ ผู้ดูแล เข้าถึงได้ ทดสอบ อะไหล่ ก่อน เก็บ และ ตรวจ สภาพ เป็นรอบ หาก ต้อง ใช้ ล็อตใหม่ ให้ มี ขั้นตอน ปรับสี กับ เกณฑ์ ยอมรับ ความต่าง พร้อม แผน Obsolescence ก่อน รุ่นเดิม เลิกผลิต

ตาราง บำรุงรักษา ควร ผูกกับ ฤดูกาล และ สภาพพื้นที่ ไม่ใช้ รอบเวลา เดียว สำหรับ ทุกโครงการ พื้นที่ ใกล้ทะเล อาจ ต้อง ตรวจ การกัดกร่อน ถี่กว่า พื้นที่แห้ง ป้าย ใกล้ต้นไม้ ต้อง ตรวจ ใบไม้ และ Drainage หลังฝน ส่วน พื้นที่ฝุ่นสูง ต้อง ตรวจ ช่องลม กับ Fan เป็นพิเศษ ทุกงาน ควร มี Before-After Photo, Serial Number และ ผู้ตรวจ เพื่อ แยก แนวโน้ม ของ แต่ละ Cabinet

การทำงาน บนที่สูง ต้อง มี Permit, Fall Protection, Rescue Plan และ การกั้นพื้นที่ ด้านล่าง ก่อน เปิดตู้ ทีมช่าง ควร ตรวจ สภาพ Platform, Ladder, Guardrail และ Anchor Point ทุกครั้ง ไม่ควร ใช้ โครงป้าย เป็น จุดยึด โดย ไม่มี การรับรอง หาก งาน ต้อง ใช้ รถกระเช้า ให้ วางตำแหน่ง พื้นรับน้ำหนัก และ เขตการเคลื่อนที่ ล่วงหน้า เพื่อ ไม่ให้ การซ่อมฉุกเฉิน สร้าง ความเสี่ยง ใหม่

การเก็บ Log ชั่วโมงทำงาน Brightness Level, Temperature, Alarm, Energy และ Incident ช่วย วาง งบ เปลี่ยนอุปกรณ์ ตามสภาพ มากกว่า ตามอายุ อย่างเดียว หาก Power Supply หรือ Module ใน โซนเดิม เสียซ้ำ ควร ตรวจ โหลด ความร้อน น้ำ และ จุดต่อ ร่วมกัน ไม่ควร เปลี่ยน ชิ้นส่วน ซ้ำ โดย ไม่หา Root Cause รายงาน แนวโน้ม ควร ถูก ทบทวน ระหว่าง เจ้าของ กับ ผู้ให้บริการ อย่างน้อย ตาม รอบสัญญา

เมื่อ ต้อง ปิดระบบ ชั่วคราว ให้ มี Approved Shutdown Screen หรือ วิธี ตัดภาพ ที่ ไม่ทำให้ ผู้ชม เข้าใจผิด หลัง เปิดกลับ ต้อง ตรวจ Clock, Playlist, Brightness Schedule, Network และ Alarm เพราะ อุปกรณ์ บางส่วน อาจ กลับ ค่าเริ่มต้น หาก มี Generator หรือ UPS ต้อง ทดสอบ การเปลี่ยนแหล่งจ่าย ภายใต้ โหลดที่ปลอดภัย และ บันทึก เวลาใช้งาน ไม่ควร รอ เหตุไฟดับจริง เป็น การทดสอบ ครั้งแรก

แผนเหตุขัดข้อง การสื่อสาร และข้อกำหนดพื้นที่

Incident Plan ควร แยก เหตุ จอดับ โซนดับ สัญญาณหาย สีผิด อุณหภูมิสูง น้ำเข้า ไฟกระชาก โครงเสียหาย และ Content ไม่เหมาะสม ระบุ ผู้รับแจ้ง ผู้มีสิทธิ์ ปิดป้าย เขตปลอดภัย และ เวลาเข้าตรวจ หาก มี ความเสี่ยง ต่อ โครงสร้าง หรือ ไฟฟ้า ต้อง หยุดระบบ และ กั้นพื้นที่ ก่อน ตรวจภาพ ไม่ควร พยายาม ให้ ป้าย กลับมาแสดง โดย ละเลย สาเหตุ ด้านความปลอดภัย

เจ้าของ ต้อง ติดตาม ใบอนุญาตป้าย ชั่วโมงเปิด ความสว่าง และ ข้อจำกัด Content ของ พื้นที่ บันทึก ข้อร้องเรียน จาก ชุมชน ผู้ใช้ถนน หรือ อาคารข้างเคียง แล้ว ปรับ Schedule อย่าง มีหลักฐาน การเปลี่ยน ขนาดป้าย ทิศทาง หรือ รูปแบบการใช้งาน อาจ ต้อง ขออนุมัติใหม่ ควร ทบทวน เงื่อนไข เป็นรายปี ไม่ควร ถือว่า ใบอนุญาต วันติดตั้ง ครอบคลุม การเปลี่ยนแปลง ตลอดอายุ

สรุปเกณฑ์อนุมัติและต้นทุนตลอดอายุ

ก่อน อนุมัติ ระบบ P10 ให้ ตรวจ Visibility Study, Content Template, Brightness Plan, Cabinet Layout, Structural Calculation, Electrical Diagram, Grounding, Surge Protection, IP Boundary, Drainage, Network Security, Service Access, Spare Parts และ Acceptance Criteria ให้ ใช้ Revision เดียวกัน เอกสาร ต้อง แสดง ขอบเขต ผู้รับผิดชอบ และ รายการ ที่ ต้อง ยืนยัน ไม่ควร เติม ค่าจาก Module หรือ ซีรีส์อื่น เพื่อ ปิดช่องว่าง ของ ตู้ที่เสนอ

Total Cost of Ownership ต้อง รวม พลังงาน ค่าเครือข่าย การตรวจโครง รถกระเช้า หรือ Platform งานทำความสะอาด อะไหล่ การอบรม Software, Permit และ เวลาที่ ป้ายหยุด ทางเลือก ที่ ซื้อถูก อาจ ดูแลแพง หาก ไม่มี ทางเข้าซ่อม หรือ ใช้ ชิ้นส่วน เฉพาะมาก การเปรียบเทียบ TCO, Service Level, Warranty Exclusion และ End-of-life Plan ทำให้ เจ้าของ ประเมิน ภาระจริง ได้ ก่อน ลงนาม

Pixel Pitch	P10
พื้นที่ใช้งาน	ภายนอกอาคาร
