FINE-PITCH INDOOR LED DISPLAY

LED Full Color P1.25 คือจอแสดงผลภายในอาคารแบบ Fine Pitch ที่ออกแบบมาสำหรับพื้นที่ซึ่งผู้ชมอยู่ใกล้หน้าจอและต้องการภาพที่มีรายละเอียดสูง รุ่นอ้างอิงในหน้านี้ใช้ข้อมูลจาก UNIT LED MA600C P1.25 เทคโนโลยี Flip-chip COB ตู้มาตรฐานสัดส่วน 16:9 เหมาะสำหรับห้องประชุมผู้บริหาร ห้องควบคุม ศูนย์สั่งการ สตูดิโอ ห้องแสดงสินค้า และพื้นที่นำเสนอระดับองค์กร ทีมงาน ป.โชติพงศ์กุล ให้บริการตั้งแต่สำรวจพื้นที่ ออกแบบขนาดหน้าจอ วางโครงสร้าง เดินระบบ ทดสอบ ไปจนถึงส่งมอบและแนะนำการใช้งาน โดยสเปกสุดท้ายจะยืนยันตามรุ่นสินค้า อุปกรณ์ควบคุม และเงื่อนไขของแต่ละโครงการในใบเสนอราคา

PIXEL PITCH1.25 มม.สำหรับงานภาพละเอียดระยะใกล้

TECHNOLOGYFlip-chip COBรุ่นอ้างอิง MA600C P1.25

CABINET480 × 270 pxขนาด 600 × 337.5 มม.

REFRESH RATE3,840 Hzค่ามาตรฐานตามตารางผู้ผลิต

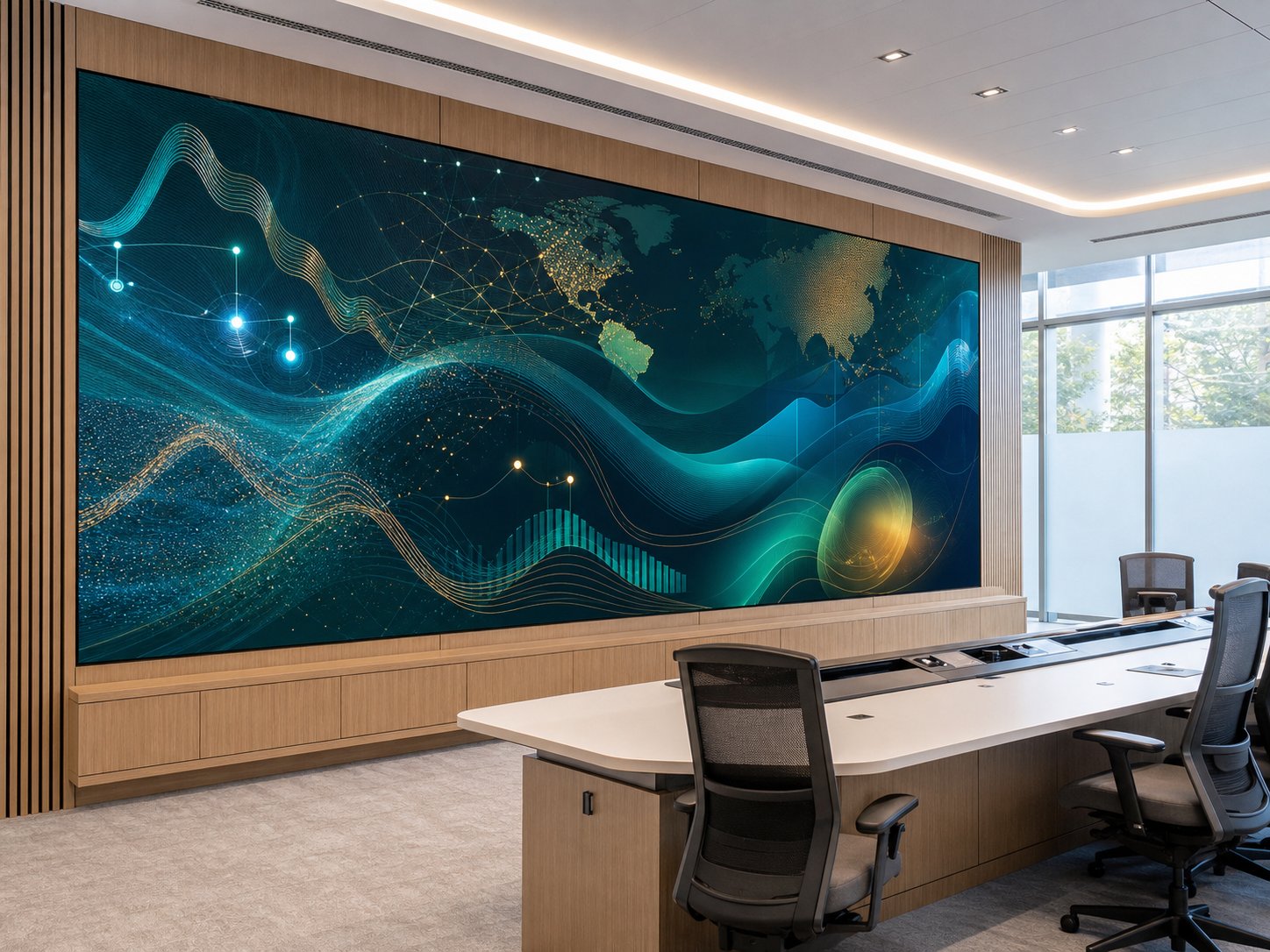

LED Full Color P1.25 ภายใน เทคโนโลยี Flip-chip COB — ภาพประกอบการใช้งานจอ LED ภายในอาคาร ภาพนี้ใช้เพื่อสื่อแนวทางการติดตั้งและไม่ใช่ภาพยืนยันรุ่นสินค้าจากผู้ผลิต สินค้าจริงให้ตรวจสอบจากเอกสารอนุมัติและใบเสนอราคา

สารบัญข้อมูล LED Full Color P1.25

LED Full Color P1.25 เหมาะกับงานแบบใด

Pixel Pitch หมายถึงระยะห่างระหว่างจุดกำเนิดแสงบนแผง LED ตัวเลขที่เล็กลงทำให้มีจำนวนพิกเซลหนาแน่นขึ้นในพื้นที่เท่ากัน P1.25 จึงเหมาะกับงานภายในที่ต้องอ่านข้อความ ตารางข้อมูล แผนผัง วิดีโอ หรือรายละเอียดกราฟิกจากตำแหน่งที่ค่อนข้างใกล้ จอชนิดนี้สามารถต่อเป็นผืนภาพขนาดใหญ่โดยไม่มีเส้นกรอบแบบการต่อจอทีวีหลายเครื่อง ช่วยให้เนื้อหาต่อเนื่องและออกแบบสัดส่วนตามพื้นที่จริงได้

การเลือกระยะพิกเซลไม่ควรพิจารณาเฉพาะตัวเลขที่ละเอียดที่สุด ทีมออกแบบต้องประเมินระยะใกล้สุดของผู้ชม ขนาดตัวอักษร ชนิดคอนเทนต์ ความละเอียดสัญญาณ พื้นที่ติดตั้ง ความสว่างแวดล้อม ตำแหน่งบำรุงรักษา และงบประมาณร่วมกัน สำหรับห้องที่ผู้ชมต้องอ่านข้อมูลปริมาณมากหรือมองภาพจากโต๊ะประชุมใกล้หน้าจอ LED Full Color P1.25 เป็นตัวเลือกที่สมดุลระหว่างความละเอียด ขนาดผืนภาพ และความยืดหยุ่นในการติดตั้ง แต่ผลลัพธ์จริงยังขึ้นกับการออกแบบระบบทั้งชุด ไม่ใช่เฉพาะโมดูล LED

ก่อนเสนอราคา ทีมงานจะตรวจสอบผนังหรือโครงสร้างรับน้ำหนัก ระยะเปิดบำรุงรักษา แหล่งจ่ายไฟ ทางเดินสายสัญญาณ การระบายอากาศ ตำแหน่งอุปกรณ์ประมวลผลภาพ และความละเอียดต้นทาง ข้อมูลเหล่านี้ช่วยกำหนดจำนวนตู้ ขนาดโครงสร้าง กำลังไฟ และรูปแบบควบคุมให้เหมาะกับการใช้งานจริง ลดความเสี่ยงจากการเลือกหน้าจอด้วยขนาดกว้างและสูงเพียงอย่างเดียว

เทคโนโลยี Flip-chip COB ของรุ่นอ้างอิง P1.25

UNIT LED ระบุว่า MA600C P1.25 ใช้ LED Type แบบ Flip-chip และโครงสร้าง COB หรือ Chip on Board แนวทางนี้รวมชิปกำเนิดแสงไว้บนแผงและมีชั้นปกป้องพื้นผิว เหมาะกับผลิตภัณฑ์ Fine Pitch ที่ต้องการพื้นผิวด้านหน้าเป็นผืนเดียว รุ่นอ้างอิงใช้ตู้ Die-cast Aluminum ขนาด 600 × 337.5 × 29.5 มม. น้ำหนัก 3.4 กก. ต่อตู้ จึงได้สัดส่วน 16:9 และมีความลึกของตู้ค่อนข้างบางตามข้อมูลผู้ผลิต

ระบบบำรุงรักษาของรุ่นอ้างอิงรองรับการเข้าถึงโมดูลและชุดจ่ายไฟจากด้านหน้า รวมทั้งระบุรูปแบบการติดตั้งจากด้านหน้า คุณสมบัตินี้มีประโยชน์ในห้องที่พื้นที่หลังจอมีจำกัด อย่างไรก็ตาม โครงสร้างรองรับ พื้นที่ทำงานของช่าง และวิธีถอดอุปกรณ์ต้องออกแบบให้สัมพันธ์กับหน้างานจริง การระบุว่าเป็น Front Maintenance ไม่ได้หมายความว่าจะติดตั้งชิดผนังได้ทุกกรณีโดยไม่สำรวจ

ความสว่างมาตรฐานในตารางของ MA600C P1.25 คือ 600 nit และ Refresh Rate คือ 3840Hz มุมมองแนวนอนและแนวตั้งระบุ 170°/170° ค่าดังกล่าวเหมาะกับการวางผู้ชมหลายตำแหน่งในพื้นที่ภายใน แต่ควรตั้งค่าความสว่าง สี และการประมวลผลภาพให้เหมาะกับสภาพแสงและกล้องที่ใช้หน้างาน การถ่ายภาพหรือออกอากาศควรทดสอบร่วมกับกล้องจริงก่อนส่งมอบเพื่อควบคุมริ้วภาพ สีผิว และสมดุลแสงให้ตรงกับวัตถุประสงค์

ตารางสเปก LED Full Color P1.25 อ้างอิง UNIT LED MA600C

ตารางต่อไปนี้ถอดความและแปลจากข้อมูลผลิตภัณฑ์ MA600C P1.25 ของ UNIT LED เพื่อใช้เป็นกรอบอ้างอิงในการออกแบบเบื้องต้น ไม่ใช่การรับรองว่าสินค้าที่เสนอในทุกโครงการจะเป็นรุ่นเดียวกันทุกประการ ก่อนสั่งซื้อควรตรวจสอบ Datasheet รุ่นจริง รายการอุปกรณ์ และเอกสารอนุมัติจาก ป.โชติพงศ์กุล อีกครั้ง

หัวข้อ	สเปกอ้างอิง MA600C P1.25	ความหมายต่อการออกแบบ
LED Type	Flip-chip (COB)	เทคโนโลยีของโมดูลในรุ่นอ้างอิง
Pixel Pitch	1.25 มม.	ระยะห่างพิกเซลสำหรับงานภาพละเอียดภายใน
ขนาดตู้	600 × 337.5 × 29.5 มม.	สัดส่วนตู้ 16:9 และใช้คำนวณขนาดผืนภาพ
ความละเอียดต่อตู้	480 × 270 พิกเซล	ใช้คำนวณความละเอียดรวมจากจำนวนตู้แนวนอนและแนวตั้ง
น้ำหนักต่อตู้	3.4 กก.	เป็นข้อมูลตั้งต้นหนึ่งส่วนสำหรับวิศวกรรมโครงสร้าง
วัสดุตู้	Die-cast Aluminum	วัสดุโครงตู้ตามข้อมูลรุ่นอ้างอิง
ขนาดโมดูล	150 × 168.75 มม.	ขนาดชิ้นส่วนโมดูลที่ติดตั้งภายในตู้
ความสว่าง	600 nit	ค่ามาตรฐานในตารางรุ่น ควรปรับตามแสงในห้อง
Refresh Rate	3840Hz	ค่ามาตรฐานตามตารางสเปกของผู้ผลิต
อุณหภูมิสี	9000 ± 1000K	ค่าระบุของรุ่นอ้างอิง การตั้งค่าหน้างานควรปรับตามคอนเทนต์
มุมมอง	แนวนอน 170° / แนวตั้ง 170°	รองรับตำแหน่งรับชมที่กระจายในห้อง
Drive Method	1/45	วิธีขับสัญญาณของโมดูลรุ่นอ้างอิง
แรงดันไฟเข้า	AC 100–240V	ต้องออกแบบวงจร เบรกเกอร์ และสายไฟตามโหลดรวมจริง
กำลังไฟสูงสุด / เฉลี่ย	270 / 90 W/ตร.ม.	ค่าอ้างอิงสำหรับประเมินโหลด ไม่ใช้แทนแบบไฟฟ้าโครงการ
อุณหภูมิจัดเก็บ	-40 ถึง +60°C	ช่วงตามข้อมูลผู้ผลิตสำหรับการจัดเก็บ
อุณหภูมิทำงาน	-10 ถึง +40°C	ต้องควบคุมสภาพแวดล้อมให้อยู่ในช่วงที่กำหนด
ความชื้นทำงาน	10–90%	ควรหลีกเลี่ยงการควบแน่นและประเมินระบบปรับอากาศ
ระดับป้องกัน หน้า / หลัง	IP61 / IP21	ค่าของรุ่นอ้างอิง ไม่ได้เปลี่ยนสถานะให้เป็นจอภายนอกอาคาร
อายุการใช้งาน LED	100,000 ชั่วโมง	ค่าที่ผู้ผลิตระบุ ไม่ใช่ระยะเวลารับประกันโครงการ
การบำรุงรักษา	โมดูลและชุดจ่ายไฟเข้าถึงจากด้านหน้า	ช่วยวางแผนช่องบริการและโครงสร้างหลังจอ
รูปแบบติดตั้ง	ติดตั้งจากด้านหน้า	ต้องตรวจสอบวิธีเข้าถึงจริงร่วมกับแบบโครงสร้าง

หมายเหตุด้านวิศวกรรม: ค่า W/ตร.ม. เป็นข้อมูลจากตารางผลิตภัณฑ์สำหรับประมาณการเบื้องต้น โหลดจริงต้องคำนวณจากพื้นที่จอ จำนวนอุปกรณ์ ระบบสำรอง และเงื่อนไขการใช้งาน พร้อมเลือกเบรกเกอร์ สายไฟ ระบบกราวด์ และการระบายความร้อนตามมาตรฐานที่เกี่ยวข้อง

ตัวอย่างคำนวณ LED Full Color P1.25 สำหรับ Full HD และ 4K

ตู้ MA600C P1.25 หนึ่งตู้มีความละเอียด 480 × 270 พิกเซล และมีขนาดด้านหน้า 600 × 337.5 มม. เมื่อนำตู้มาต่อเป็นเมทริกซ์ สามารถคำนวณความละเอียดและขนาดผืนภาพได้โดยคูณจำนวนตู้ในแต่ละแกน ตัวอย่างด้านล่างเป็นการคำนวณจากสเปกต่อตู้ ไม่ใช่ขนาดบังคับของทุกโครงการ

เป้าหมาย	จำนวนตู้	ความละเอียดที่คำนวณได้	ขนาดผืนภาพที่คำนวณได้
Full HD	4 ตู้กว้าง × 4 ตู้สูง รวม 16 ตู้	1,920 × 1,080 พิกเซล	2.40 × 1.35 เมตร
4K UHD	8 ตู้กว้าง × 8 ตู้สูง รวม 64 ตู้	3,840 × 2,160 พิกเซล	4.80 × 2.70 เมตร

ตัวเลขดังกล่าวได้จาก 480 × 4 = 1,920 และ 270 × 4 = 1,080 สำหรับ Full HD ส่วน 480 × 8 = 3,840 และ 270 × 8 = 2,160 สำหรับ 4K UHD ขนาดกายภาพได้จาก 600 มม. และ 337.5 มม. คูณจำนวนตู้แต่ละแกน การออกแบบจริงต้องเผื่อโครงสร้าง ขอบตกแต่ง ระยะติดตั้ง ความคลาดเคลื่อน และพื้นที่บริการ ระบบประมวลผลภาพต้องรองรับความละเอียดรวมและรูปแบบสัญญาณที่เลือกด้วย

หากพื้นที่ไม่พอดีกับเมทริกซ์ 4 × 4 หรือ 8 × 8 ทีมงานสามารถคำนวณขนาดอื่นได้ แต่ความละเอียดอาจไม่ตรง Full HD หรือ 4K แบบหนึ่งต่อหนึ่ง จำเป็นต้องใช้ Video Processor ปรับสเกลและจัดวางคอนเทนต์ การเลือกผืนภาพจึงควรเริ่มจากทั้งขนาดผนัง ระยะรับชม และรูปแบบสื่อ ไม่ใช่เริ่มจากตัวเลขความละเอียดเพียงอย่างเดียว

ประโยชน์ของจอ P1.25 ต่อห้องประชุมและศูนย์ควบคุม

ภาพต่อเนื่องบนผืนจอขนาดใหญ่

การประกอบแบบโมดูลาร์ช่วยสร้างพื้นที่แสดงผลต่อเนื่องโดยไม่มีกรอบจอทีวีคั่นกลาง เหมาะกับ Dashboard แผนที่ วิดีโอ และข้อมูลหลายหน้าต่างที่ต้องมองเห็นพร้อมกัน

สัดส่วนตู้ 16:9 วางแผนง่าย

ตู้ขนาด 600 × 337.5 มม. มีสัดส่วน 16:9 ทำให้คำนวณผืนภาพที่สอดคล้องกับสื่อมาตรฐานได้สะดวก โดยยังต้องตรวจสอบความละเอียดรวมและอัตราส่วนของสัญญาณต้นทาง

บำรุงรักษาจากด้านหน้า

การเข้าถึงโมดูลและชุดจ่ายไฟจากด้านหน้าช่วยลดความจำเป็นของทางเดินหลังจอในบางรูปแบบ แต่ทีมโครงสร้างต้องเตรียมจุดเข้าถึงและวิธีทำงานที่ปลอดภัยไว้ตั้งแต่การออกแบบ

รองรับผู้ชมหลายตำแหน่ง

มุมมอง 170° ทั้งแนวนอนและแนวตั้งตามข้อมูลรุ่นอ้างอิงช่วยรองรับการจัดที่นั่งกว้างขึ้น การวางผังที่นั่งจริงยังควรทดสอบระดับสายตาและมุมเอียงของหน้าจอ

วางระบบไฟได้จากข้อมูลต่อพื้นที่

ค่ากำลังไฟสูงสุดและเฉลี่ย 270/90 W/ตร.ม. ช่วยประมาณการขั้นต้น ก่อนวิศวกรคำนวณโหลดรวม อุปกรณ์ควบคุม ระบบสำรอง และวงจรป้องกันตามแบบจริง

ออกแบบตามขนาดและความละเอียดเป้าหมาย

ความละเอียด 480 × 270 พิกเซลต่อตู้ทำให้คำนวณเมทริกซ์ได้ชัดเจน เหมาะกับโครงการที่ต้องกำหนด Canvas ของระบบภาพตั้งแต่ก่อนผลิตคอนเทนต์

คุณค่าของ LED Full Color P1.25 จะเกิดขึ้นเต็มที่เมื่อทุกองค์ประกอบทำงานร่วมกัน ได้แก่ โครงสร้างที่ได้ระนาบ ระบบไฟฟ้าที่มีความปลอดภัย สายสัญญาณและอุปกรณ์ควบคุมที่รองรับจำนวนพิกเซล การ Calibration สี การตั้งค่าความสว่าง และคอนเทนต์ที่ออกแบบตามความละเอียดจริง ทีมงานจึงเสนอระบบเป็นภาพรวมพร้อมทดสอบก่อนส่งมอบ ไม่แยกพิจารณาเฉพาะราคาต่อตารางเมตร

พื้นที่ใช้งาน LED Full Color P1.25 ที่แนะนำ

ห้องประชุมผู้บริหาร

แสดง Presentation วิดีโอ และข้อมูลการประชุมบนผืนภาพเดียว เหมาะกับห้องที่โต๊ะประชุมอยู่ใกล้หน้าจอและต้องอ่านตัวอักษรหรือกราฟขนาดเล็กได้ชัด

Command & Control Center

จัดวาง Dashboard กล้องวงจรปิด แผนที่ และระบบแจ้งเตือนหลายแหล่งสัญญาณ พร้อมออกแบบ Video Processor และ Layout ให้เจ้าหน้าที่เห็นข้อมูลสำคัญต่อเนื่อง

Broadcast และ Virtual Studio

ใช้เป็นฉากภาพดิจิทัลหรือพื้นที่นำเสนอ โดยต้องทดสอบ Refresh Rate การตั้งค่ากล้อง สี และ Shutter ร่วมกับระบบผลิตรายการก่อนใช้งานจริง

โชว์รูมและ Experience Center

นำเสนอสินค้า โมเดลสามมิติ และเรื่องราวของแบรนด์บนจอขนาดใหญ่ ช่วยสร้างจุดสนใจและปรับเปลี่ยนเนื้อหาได้ตามแคมเปญ

ศูนย์ข้อมูลและห้องปฏิบัติการ

แสดงสถานะระบบ ตัวชี้วัด และข้อมูลเชิงเทคนิคที่ต้องอ่านจากหลายตำแหน่ง ควรวางแผนขนาดตัวอักษรและ Contrast ของคอนเทนต์ร่วมกับระยะจริง

Auditorium ขนาดกลาง

รองรับสื่อการสอน งานนำเสนอ และวิดีโอ หากระยะรับชมส่วนใหญ่อยู่ไกลกว่า อาจพิจารณา P1.56 หรือ P1.86 เพื่อให้เหมาะกับงบประมาณและขนาดพื้นที่

โครงการแต่ละประเภทมีความสำคัญต่างกัน ห้องประชุมเน้นตัวอักษรและสีที่สบายตา ศูนย์ควบคุมเน้นการทำงานต่อเนื่องและการเข้าถึงเพื่อซ่อมบำรุง สตูดิโอเน้นความสัมพันธ์กับกล้อง ส่วนโชว์รูมเน้นประสบการณ์ของผู้ชม การสำรวจและเก็บโจทย์ก่อนออกแบบจึงช่วยเลือกจอ ระบบควบคุม และวิธีติดตั้งได้ตรงกว่าการใช้สเปกชุดเดียวกับทุกพื้นที่

เปรียบเทียบ P0.9, P1.25, P1.56 และ P1.86 ก่อนเลือก

ตัวเลข P ที่ต่างกันคือระยะห่างพิกเซล ไม่ได้เป็นคะแนนคุณภาพรวม P0.9 มีระยะพิกเซลเล็กกว่า P1.25 จึงเหมาะกับโจทย์ที่ต้องการความหนาแน่นพิกเซลสูงมากและผู้ชมอยู่ใกล้กว่า ขณะที่ P1.56 และ P1.86 มีระยะพิกเซลกว้างขึ้น เหมาะกับพื้นที่ซึ่งระยะรับชมไกลขึ้นหรืออยากควบคุมงบประมาณต่อพื้นที่ การตัดสินใจควรดูจากระยะใกล้สุด ขนาดผืนภาพ ความละเอียดรวม และชนิดเนื้อหาจริง

Pixel Pitch	ตำแหน่งการพิจารณา	ตัวอย่างโจทย์ที่ควรนำไปทดสอบ
P0.9	ละเอียดกว่า P1.25	ผู้ชมใกล้มาก ตัวอักษรเล็ก หรือความละเอียดรวมสูงในพื้นที่จำกัด
P1.25	สมดุลสำหรับ Fine Pitch ภายใน	ห้องประชุม ศูนย์ควบคุม สตูดิโอ และโชว์รูมระยะใกล้
P1.56	ระยะพิกเซลกว้างกว่า P1.25	ผืนภาพใหญ่ขึ้น ผู้ชมอยู่ไกลขึ้น และต้องการสมดุลงบประมาณ
P1.86	ระยะพิกเซลกว้างที่สุดในกลุ่มเปรียบเทียบนี้	พื้นที่ขนาดใหญ่หรือจุดรับชมหลักอยู่ไกลกว่า โดยควรทดลองคอนเทนต์จริง

ตารางนี้เป็นแนวทางเชิงตำแหน่งจากค่า Pixel Pitch เท่านั้น ไม่ได้นำสเปกของคนละซีรีส์หรือคนละเทคโนโลยีมารวมกัน หากต้องการเปรียบเทียบราคา ความสว่าง การใช้พลังงาน Refresh Rate หรือการป้องกันพื้นผิว ต้องระบุรุ่นและ Datasheet ของแต่ละตัวเลือกก่อนเสมอ ผู้ใช้งานสามารถดูภาพรวมทั้งหมดได้ที่หน้า ผลิตภัณฑ์และแค็ตตาล็อก แล้วส่งขนาดพื้นที่ให้ทีมงานช่วยคำนวณทางเลือกที่เหมาะสม

ข้อมูลที่ควรเตรียมก่อนขอราคา P1.25

ขนาดพื้นที่: ความกว้าง ความสูง ความลึก และภาพถ่ายผนังหรือโครงสร้างเดิม
ระยะรับชม: จุดใกล้สุด จุดหลัก และตำแหน่งที่นั่งด้านข้างของผู้ชม
รูปแบบคอนเทนต์: Presentation วิดีโอ Dashboard กล้อง หรือสื่อจากหลายแหล่งพร้อมกัน
ความละเอียดต้นทาง: Full HD, 4K หรือ Canvas เฉพาะของระบบควบคุม
เวลาการใช้งาน: ชั่วโมงต่อวัน วันที่ใช้งานต่อสัปดาห์ และความต้องการระบบสำรอง
ระบบไฟฟ้า: จุดจ่ายไฟ ตู้ไฟเดิม ระบบกราวด์ และข้อกำหนดของอาคาร
การบำรุงรักษา: พื้นที่เข้าถึงด้านหน้า ขอบตกแต่ง และเวลาที่อนุญาตให้หยุดระบบ
กำหนดส่งมอบ: วันใช้งานจริง ช่วงติดตั้ง และข้อจำกัดการขนส่งภายในอาคาร

ข้อมูลครบช่วยให้การเสนอ LED Full Color P1.25 ระบุจำนวนตู้ ความละเอียด โครงสร้าง ระบบไฟ อุปกรณ์ควบคุม สายสัญญาณ ขอบตกแต่ง และบริการติดตั้งได้ชัดเจนขึ้น หากยังไม่มีแบบ ทีมงานสามารถเริ่มจากภาพถ่าย ขนาดโดยประมาณ และวัตถุประสงค์การใช้งาน แล้วนัดสำรวจเพื่อเก็บรายละเอียดเพิ่มเติม

ขั้นตอนออกแบบและติดตั้งจอ LED P1.25

รับโจทย์และสำรวจพื้นที่เก็บขนาด ระยะรับชม แสงแวดล้อม แหล่งสัญญาณ เส้นทางขนย้าย จุดจ่ายไฟ และข้อจำกัดของอาคาร
คำนวณขนาดและความละเอียดเลือกจำนวนตู้ สัดส่วนผืนภาพ ความละเอียดรวม และตำแหน่งติดตั้งให้สัมพันธ์กับคอนเทนต์และงบประมาณ
ออกแบบโครงสร้างและระบบจัดทำแนวทางโครงสร้าง ระบบไฟฟ้า สายสัญญาณ Video Processor ระบบควบคุม และการเข้าถึงเพื่อบำรุงรักษา
ยืนยันสเปกและขอบเขตงานตรวจสอบรุ่นจริง Datasheet อุปกรณ์ประกอบ เงื่อนไขรับประกัน ระยะเวลาดำเนินงาน และรายการที่รวมในใบเสนอราคา
ติดตั้งและตั้งค่าปรับระดับตู้ เชื่อมต่อไฟและสัญญาณ ตั้งค่า Mapping ความละเอียด สี ความสว่าง และการประมวลผลภาพ
ทดสอบและส่งมอบทดสอบคอนเทนต์ แหล่งสัญญาณ การทำงานของระบบ วิธีเปิดปิด และขั้นตอนดูแลเบื้องต้น พร้อมส่งมอบเอกสารตามขอบเขต

สำหรับโครงการที่เชื่อมกับห้องควบคุม ระบบเสียง กล้อง หรือ Automation ทีมงานจะประสาน Interface และลำดับการทำงานกับผู้เกี่ยวข้องก่อนติดตั้ง ลูกค้าสามารถดูรายละเอียดความสามารถเพิ่มเติมในหน้า บริการออกแบบและติดตั้ง เพื่อวางขอบเขตงานร่วมกันตั้งแต่ต้น

ขอบเขตบริการจาก ป.โชติพงศ์กุล

ขอบเขตมาตรฐานสามารถประกอบด้วยการให้คำปรึกษา สำรวจ ออกแบบผืนภาพ คำนวณจำนวนตู้ วางแนวทางโครงสร้าง จัดเตรียมระบบไฟและสัญญาณ ติดตั้งจอ ตั้งค่า Processor ทดสอบภาพ และอบรมผู้ใช้งานเบื้องต้น รายการจริงขึ้นกับสัญญาและเงื่อนไขหน้างาน หากโครงการต้องการงานสถาปัตยกรรม ขอบตกแต่ง ระบบเสียง หรือระบบควบคุมเพิ่มเติม จะระบุเป็นรายการแยกเพื่อให้ตรวจสอบงบประมาณได้ชัดเจน

เอกสารก่อนสั่งซื้อควรระบุอย่างน้อย รุ่นและเทคโนโลยีของโมดูล ขนาดตู้ จำนวนตู้ ความละเอียดรวม ความสว่าง Refresh Rate ระบบรับประกัน อะไหล่สำรอง อุปกรณ์ส่งและรับสัญญาณ Video Processor โครงสร้าง ขอบตกแต่ง ระบบไฟฟ้า และเกณฑ์ทดสอบส่งมอบ เนื่องจากคำว่า P1.25 สามารถอยู่ในหลายซีรีส์และหลายเทคโนโลยี จึงไม่ควรใช้ Pixel Pitch เพียงรายการเดียวเป็นข้อกำหนดจัดซื้อ

คำถามที่พบบ่อยเกี่ยวกับ LED Full Color P1.25

1. P1.25 หมายถึงอะไร

P1.25 หมายถึงระยะห่างระหว่างพิกเซล 1.25 มม. ระยะที่เล็กช่วยเพิ่มความหนาแน่นพิกเซลในพื้นที่เท่ากัน จึงเหมาะกับงาน Fine Pitch ภายในที่ผู้ชมอยู่ใกล้และต้องอ่านรายละเอียดบนภาพ

2. รุ่นอ้างอิงในหน้านี้ใช้ SMD หรือ COB

หน้านี้อ้างอิงเฉพาะ UNIT LED MA600C P1.25 ซึ่งผู้ผลิตระบุ LED Type เป็น Flip-chip และเป็นผลิตภัณฑ์ COB หากเสนอสินค้าคนละรุ่นหรือเป็น SMD ต้องใช้ Datasheet ของรุ่นนั้นแยกต่างหากและไม่ควรนำค่ามาปะปนกัน

3. จอ P1.25 ทำ Full HD ได้ขนาดเท่าใด

เมื่อใช้สเปกตู้ 480 × 270 พิกเซล ขนาด 600 × 337.5 มม. การต่อ 4 × 4 ตู้จะได้ 1,920 × 1,080 พิกเซล และขนาดผืนภาพ 2.40 × 1.35 เมตร ก่อนติดตั้งต้องเผื่อโครงสร้างและขอบตกแต่งเพิ่มเติม

4. จอ P1.25 ทำ 4K UHD ได้หรือไม่

จากสเปกต่อตู้ การต่อ 8 × 8 ตู้จะได้ 3,840 × 2,160 พิกเซล หรือ 4K UHD และมีขนาดผืนภาพ 4.80 × 2.70 เมตร ระบบ Video Processor และแหล่งสัญญาณต้องรองรับจำนวนพิกเซลรวมนี้ด้วย

5. ค่า 3840Hz ช่วยอะไร

3840Hz คือ Refresh Rate มาตรฐานที่ระบุในตารางรุ่นอ้างอิง มีผลต่อการรีเฟรชภาพของจอ แต่ผลลัพธ์เมื่อถ่ายด้วยกล้องยังขึ้นกับการตั้งค่า Shutter, Frame Rate, Processor และการตั้งค่าจอ จึงควรทดสอบกับอุปกรณ์จริง

6. บำรุงรักษาจากด้านหน้าได้จริงหรือไม่

UNIT LED ระบุว่าโมดูลและชุดจ่ายไฟของ MA600C เข้าถึงจากด้านหน้า และรองรับการติดตั้งจากด้านหน้า อย่างไรก็ตาม แบบโครงสร้างและขอบตกแต่งต้องเปิดทางให้ช่างถอดอุปกรณ์ได้อย่างปลอดภัย

7. อายุการใช้งาน 100,000 ชั่วโมงเท่ากับระยะรับประกันหรือไม่

ไม่เท่ากัน 100,000 ชั่วโมงเป็นค่าอายุ LED ที่ผู้ผลิตระบุ ส่วนระยะและเงื่อนไขรับประกันเป็นข้อตกลงทางการค้า ต้องตรวจสอบจากใบเสนอราคาและเอกสารรับประกันของโครงการ

8. ต้องเตรียมข้อมูลอะไรเพื่อขอใบเสนอราคา

ควรส่งขนาดพื้นที่ ภาพถ่ายผนัง ระยะรับชม รูปแบบคอนเทนต์ ความละเอียดสัญญาณ ชั่วโมงใช้งาน จุดจ่ายไฟ และวันส่งมอบ หากข้อมูลยังไม่ครบ ทีมงานสามารถนัดสำรวจและช่วยกำหนดขอบเขตเบื้องต้นได้

แหล่งข้อมูลและเงื่อนไขการอ้างอิง

ข้อมูลเชิงเทคนิคในหน้านี้อ้างอิงจากหน้าอย่างเป็นทางการของ UNIT LED MA600C Indoor HD LED Display สำหรับรุ่น P1.25 หากต้องการทำความเข้าใจหลักการของเทคโนโลยี สามารถอ่าน บทความ COB LED Display จาก UNIT LED และศึกษาปัจจัยการเลือกจอภายในจาก Indoor LED Display Buying Guide ได้เพิ่มเติม ลิงก์เหล่านี้ใช้เป็นแหล่งอ้างอิง ไม่ได้หมายถึงการรับรองความสัมพันธ์ทางการค้า

คำชี้แจง: ห้างหุ้นส่วนจำกัด ป.โชติพงศ์กุล และเว็บไซต์ Pochok ไม่ได้อ้างว่าเป็นตัวแทนจำหน่ายอย่างเป็นทางการของ UNIT LED เนื้อหานี้จัดทำเพื่ออธิบายแนวทางเลือกและออกแบบระบบโดยใช้รุ่น MA600C P1.25 เป็นข้อมูลอ้างอิงเท่านั้น ชื่อแบรนด์และข้อมูลผลิตภัณฑ์เป็นสิทธิของเจ้าของแต่ละราย สเปก ภาพสินค้า ราคา อุปกรณ์ เงื่อนไขรับประกัน และรุ่นที่เสนอจริงต้องยืนยันใน Datasheet และใบเสนอราคาก่อนสั่งซื้อ

ขอคำปรึกษาและประเมินราคา LED Full Color P1.25

ส่งขนาดผนัง ภาพถ่ายพื้นที่ ระยะรับชม และรูปแบบคอนเทนต์ให้ทีมงาน ป.โชติพงศ์กุล เพื่อประเมินจำนวนตู้ ความละเอียด โครงสร้าง ระบบไฟ และอุปกรณ์ควบคุมเบื้องต้น เราช่วยวางระบบให้สอดคล้องกับพื้นที่จริง พร้อมระบุขอบเขตงานและข้อมูลที่ต้องยืนยันก่อนสั่งซื้ออย่างชัดเจน

ติดต่อขอสำรวจและใบเสนอราคา
ดูผลิตภัณฑ์ทั้งหมด

การวางระบบ LED Full Color P1.25 ให้คุ้มค่า ต้องเชื่อมระยะชม เนื้อหาจริง จำนวนตู้ Processor ระบบไฟ โครงสร้าง กล้อง และแผนดูแลเข้าด้วยกัน ส่วนนี้ขยายจากสเปก MA600C P1.25 ที่กล่าวไว้แล้ว โดยเน้นวิธีนำข้อมูลไปทำ Design Brief, Shop Drawing และ Acceptance Test ทุกสูตรเป็นการคำนวณจากตู้ 600 × 337.5 มม. ความละเอียด 480 × 270 พิกเซล ส่วนอุปกรณ์และข้อกำหนดสุดท้ายต้องยืนยันจากรุ่นที่เสนอจริง

DESIGN BASIS

1. ตั้ง Design Basis สำหรับ LED Full Color P1.25

เริ่มจากระบุงานที่ผู้ชมต้องทำจากจอ เช่น อ่านตาราง ติดตาม Alarm ประชุมทางไกล หรือดูภาพจากกล้อง บันทึกตำแหน่งใกล้สุด ไกลสุด มุมด้านข้าง ระดับสายตา และแสงในแต่ละช่วงเวลา จากนั้นรวบรวมตัวอย่าง Content พร้อม Font, สี, Layout, Frame Rate และจำนวน Window เพื่อให้การเลือกขนาดจอมีหลักฐาน ไม่ใช่ตัดสินจากความกว้างผนังเพียงอย่างเดียว

Design Basis ของ LED Full Color P1.25 ควรระบุชั่วโมงใช้งาน ช่วงที่หยุดระบบได้ แหล่งสัญญาณหลักกับสำรอง ผู้ดูแล Content และเกณฑ์ภาพที่ยอมรับได้ แยกรายการที่ยืนยันแล้วออกจากสมมติฐาน พร้อมกำหนดเจ้าของและวันที่ต้องตอบ หากขนาดผนังหรือ Resolution เปลี่ยน ต้องทบทวน Processor, Power, Structure และ Content Canvas พร้อมกัน

ผู้ชม	บทบาท จำนวน ตำแหน่ง ระยะชม และข้อมูลที่ต้องอ่าน
เนื้อหา	ไฟล์จริง สัดส่วน ความละเอียด จำนวน Window และขนาดตัวอักษร
การใช้งาน	ชั่วโมงต่อวัน ช่วงวิกฤต Downtime และผู้อนุมัติการเปลี่ยนค่า
พื้นที่	มิติผนัง ทางเข้าอุปกรณ์ ไฟ Network, HVAC และข้อจำกัดงานตกแต่ง

FULL HD MATRIX

2. วางผืน LED Full Color P1.25 แบบ Full HD 4 × 4 ตู้

ตู้ 480 × 270 พิกเซลจำนวน 4 ตู้แนวนอนและ 4 ตู้แนวตั้ง ให้ Native Resolution 1,920 × 1,080 พิกเซล ขนาดผืนภาพ 2.40 × 1.35 เมตร และใช้ 16 ตู้ ผลลัพธ์นี้มาจากการคูณข้อมูลต่อตู้ของ MA600C P1.25 โดยตรง ไม่รวมโครง ขอบตกแต่ง ระยะติดตั้ง ความคลาดเคลื่อน หรือพื้นที่ถอดอุปกรณ์

ผืน LED Full Color P1.25 แบบ 4 × 4 เหมาะเมื่อ Content หลักเป็น Full HD และพื้นที่รองรับสัดส่วน 16:9 ทีม Content สามารถออกแบบ Canvas แบบหนึ่งต่อหนึ่ง ลดการ Scale ที่ไม่จำเป็น แต่ยังต้องตรวจ Overscan, Safe Area, Color Range และวิธีส่งสัญญาณ หากต้องแบ่งหลาย Window ให้คำนวณพิกเซลของแต่ละช่องก่อนรับรองว่าตัวอักษรอ่านได้

ยืนยัน Center Line ระดับล่าง ระดับบน และระยะขอบงานตกแต่งจากผืนจริง 2.40 × 1.35 เมตร
ทดสอบ Full HD Native, Presentation, Video Conference และ Dashboard ด้วยสายสัญญาณจริง
บันทึก Scaling Mode ของ Source และ Processor เพื่อไม่ให้เกิดการย่อซ้ำสองชั้น
ตรวจจุดชมทุกตำแหน่งด้วย Font และข้อมูลที่ผู้ใช้จะเห็นจริงหลังเปิดระบบ

4K UHD MATRIX

3. วาง LED Full Color P1.25 แบบ 4K UHD 8 × 8 ตู้

การจัด 8 × 8 ตู้ให้ 3,840 × 2,160 พิกเซล ขนาดผืนภาพ 4.80 × 2.70 เมตร และใช้ 64 ตู้ เหมาะกับห้องที่ต้องการ Canvas 4K ขนาดใหญ่ ข้อมูลนี้เป็นผลคำนวณจาก Cabinet Reference ไม่ใช่ขนาดบังคับของทุกโครงการ พื้นที่ต้องรองรับน้ำหนักรวม โครงสร้าง ทางเข้าอุปกรณ์ ระบบไฟ Processor และระยะดูที่เหมาะสม

ก่อนอนุมัติผืน 4K ให้ตรวจว่า Source, Switcher, Processor, Sending System และสายสัญญาณรองรับจำนวนพิกเซลกับ Frame Rate ที่ต้องการตลอดเส้นทาง ระบบ LED Full Color P1.25 อาจรับสัญญาณ 4K ได้ แต่คุณภาพยังขึ้นกับ Chroma Sampling, Bit Depth, Scaling, Window Processing และไฟล์ต้นฉบับ จึงควรทำ Signal Flow พร้อมข้อมูล Format ที่แต่ละจุดรับและส่งได้

รายการ	Full HD	4K UHD
เมทริกซ์ตู้	4 × 4 รวม 16 ตู้	8 × 8 รวม 64 ตู้
Native Resolution	1,920 × 1,080	3,840 × 2,160
ขนาดผืนภาพ	2.40 × 1.35 เมตร	4.80 × 2.70 เมตร
สิ่งที่ต้องทวน	Safe Area และ Window Size	Pixel Load, Bandwidth และ Redundancy

MEETING ROOM

4. ออกแบบจอ P1.25 สำหรับห้องประชุม

ห้องประชุมต้องพิจารณาทั้งภาพ เสียง กล้อง และเส้นสายตา วางจอให้ผู้เข้าร่วมแถวหน้าไม่ต้องเงยมาก และผู้ใช้แถวหลังอ่าน Spreadsheet หรือ Subtitle ได้ ทดสอบแสงจากหน้าต่าง โคมไฟ และผิวโต๊ะที่อาจสะท้อนภาพ ระดับความสว่างควรสมดุลกับกล้องและความสบายตา ไม่จำเป็นต้องเปิดที่ค่าพิกัดสูงสุดตลอดเวลา

สำหรับ LED Full Color P1.25 ควรทำ Preset อย่างน้อยสำหรับ Presentation, Video Conference, Content หลายหน้าต่าง และโหมดพักจอ กำหนดเจ้าของการควบคุม Volume, Input, Layout และ Brightness ให้ชัด ทดสอบ Echo Cancellation กับตำแหน่งลำโพงและไมโครโฟนแยกจากภาพ เพราะขนาดจอไม่ได้รับรองคุณภาพเสียงของห้อง

ข้อความและตารางใช้เอกสารจริง ตรวจ Font ไทย เส้นตาราง สีสถานะ และ Cursor จากที่นั่งใกล้กับไกล
ประชุมทางไกลตรวจขนาดใบหน้า Layout ผู้เข้าร่วม Content Share และ Delay ระหว่างภาพกับเสียง
การควบคุมให้ผู้ใช้เรียก Preset สลับ Source และกลับสู่ค่ามาตรฐานได้โดยไม่ต้องเรียกช่าง

CONTROL ROOM

5. วางจอ P1.25 สำหรับศูนย์ควบคุม

ศูนย์ควบคุมควรเริ่มจากรายการแหล่งข้อมูลและระดับความสำคัญของแต่ละ Window กำหนด Layout ปกติ Layout เหตุฉุกเฉิน สิทธิ์สลับภาพ และวิธีแสดง Alarm โดยไม่บังข้อมูลหลัก ทำ Pixel Map เชื่อม Source, Processor Output, Sending Port, Cable และ Cabinet เพื่อให้ช่างหาตำแหน่งปัญหาได้รวดเร็วเมื่อเกิดเหตุ

ระบบ LED Full Color P1.25 สำหรับงานต่อเนื่องต้องมี Failure Scenario ระบุผลเมื่อ Input, Processor, Data Path, Power Circuit หรือ Control Computer หยุดทำงาน คำว่า Redundant ต้องผูกกับวิธีทดสอบและเวลาฟื้น ไม่ใช่เพียงชื่อคุณสมบัติ เก็บ Configuration Backup, Layout, User Account และ Event Log ในพื้นที่ที่ทีมปฏิบัติการเข้าถึงได้ตามสิทธิ์

Normal Mode	Layout ประจำ แหล่งข้อมูล ผู้ควบคุม และ Brightness Schedule
Incident Mode	ข้อมูลที่ขยาย ลำดับความสำคัญ ผู้มีสิทธิ์ และวิธีกลับสู่ Normal
Failure Mode	อุปกรณ์ที่จำลอง ผลที่ยอมรับ เวลา Recovery และหลักฐาน Log
Handover	Pixel Map, Configuration, Password Custody, Spare และ Contact Matrix

CAMERA & STUDIO

6. ทดสอบจอ P1.25 กับกล้องและสตูดิโอ

Refresh Rate อ้างอิง 3,840 Hz ช่วยลดโอกาสเกิดแถบ แต่ไม่รับประกันภาพจากกล้องทุกชุด ผลยังขึ้นกับ Shutter, Frame Rate, Scan Mode, Processor, Brightness, Lens และระยะกล้อง ควรทดสอบกล้องจริงทุกตัวกับภาพนิ่ง Gradient การเคลื่อนไหว สีผิว และ Content ที่มีเส้นละเอียด พร้อมบันทึก Preset ที่อนุมัติ

ก่อน Calibration ของ LED Full Color P1.25 ให้ตรวจ Module และ Data Path ที่ผิดปกติ กำหนดเป้าหมาย White Balance, Color Temperature, Gamma และระดับความสว่างตาม Workflow จากนั้นตรวจ Uniformity, Gray Scale, Shadow Detail, Moiré กับรอยต่อทั้งตาเปล่าและภาพบันทึก เก็บ Calibration File ก่อนและหลัง รวมเวอร์ชันซอฟต์แวร์กับผู้ปฏิบัติงาน

บันทึก Camera Body, Lens, Resolution, Frame Rate, Shutter, ISO และ White Balance ทุก Test
ตรวจภาพ Wide, Medium, Close-up และมุมเฉียง เพราะ Moiré อาจเปลี่ยนตามระยะกับเลนส์
ล็อกค่าที่ผ่านและกำหนด Change Control เมื่อต้องเปลี่ยนกล้อง Processor หรือ Firmware
เก็บ Clip ต้นฉบับ ไม่ใช้ภาพจากจอมอนิเตอร์เพียงอย่างเดียวเป็นหลักฐานตรวจรับ

COB SURFACE CARE

7. ดูแลพื้นผิว Flip-chip COB ของ LED Full Color P1.25

พื้นผิว COB เป็นส่วนแสดงผลและชั้นปกป้องในบริเวณเดียวกัน จึงต้องห้ามกด ขูด ใช้ของมีคม หรือใช้สารทำความสะอาดที่ผู้ผลิตไม่อนุญาต กำหนดวิธีจับ Module จุดวางชิ้นส่วน ผ้าหรืออุปกรณ์ที่ใช้ และการป้องกันไฟฟ้าสถิตตามคู่มือของรุ่นจริง ห้ามสรุปว่าพื้นผิวทนความเสียหายทุกชนิดเพียงเพราะเป็น COB

แผนดูแล LED Full Color P1.25 ควรแยกฝุ่น คราบนิ้ว รอยกระแทก ความชื้น และ Pixel Defect เพราะแต่ละอาการมีวิธีตรวจต่างกัน ก่อนทำความสะอาดให้ตัดระบบตามขั้นตอนและทดสอบบริเวณเล็กที่ไม่เด่น บันทึกภาพก่อนหลัง ผู้ปฏิบัติงาน วัสดุที่ใช้ และผลตรวจสี เพื่อรักษาเงื่อนไขรับประกันกับประวัติซ่อม

ข้อจำกัด: วิธีทำความสะอาดและซ่อม COB แตกต่างตาม Encapsulation และผู้ผลิต ข้อความนี้เป็น Checklist การควบคุมงาน ไม่ใช่คำสั่งใช้สารหรือเครื่องมือเฉพาะ ต้องใช้คู่มือและการอนุมัติของสินค้าที่ส่งมอบจริง

STRUCTURE & SERVICE

8. เตรียมโครงสร้างและ Front Service โดยไม่บังจุดซ่อม

น้ำหนักอ้างอิง 3.4 กก. ต่อตู้ใช้ประมาณน้ำหนัก Cabinet รวมได้ แต่แบบโครงสร้างต้องรวมโครง สาย งานตกแต่ง อุปกรณ์ควบคุม และวิธีถ่ายแรง วิศวกรต้องตรวจผนัง พื้น จุดยึด การโก่งตัว กับเส้นทางนำอุปกรณ์จากหน้างาน ระบุ Datum, Center Line, ระดับ และวิธีปรับแนวก่อนผลิตโครง

แม้รุ่นอ้างอิงเป็น Front Installation และ Front Maintenance ต้องทดลองลำดับถอด Module, Power Supply และสายโดยไม่กระทบตู้ข้างเคียง เผื่อพื้นที่เครื่องมือ จุดวางชิ้นส่วน รัศมีโค้งสาย และระบบตัดไฟ ตรวจรอยต่อ ความเรียบ กับขอบตกแต่งจากระยะชมจริง และเก็บภาพตำแหน่งสายก่อนปิดงานสถาปัตยกรรม

ระบุชิ้นส่วนที่ถอดจากหน้า เครื่องมือที่ใช้ และ Clearance ขั้นต่ำจากคู่มือสินค้าจริง
ทำ Cable Label สองปลายและ Pixel Map เชื่อมพอร์ตกับตำแหน่ง Cabinet
ทดสอบถอดชิ้นส่วนตำแหน่งกลาง ริม และใกล้งานตกแต่งก่อนรับมอบ
กำหนดพื้นที่เก็บ Module กับอะไหล่ให้ควบคุมฝุ่น ความชื้น และการกระแทก

POWER & THERMAL

9. คำนวณไฟฟ้าและความร้อนจากพื้นที่จริง

ค่าอ้างอิง 270 W/ตร.ม. สูงสุดและ 90 W/ตร.ม. เฉลี่ยช่วยทำ Budget Load เบื้องต้น โดยใช้พื้นที่ผืนภาพคูณค่าดังกล่าว แต่แบบจริงต้องรวม Processor, Control, Network, Auxiliary และ HVAC พร้อมเผื่อความคลาดเคลื่อนตาม Datasheet กับ Brightness Setting ห้ามเลือกวงจรจากค่าเฉลี่ยเพียงค่าเดียว

จัดทำ Single Line Diagram แสดง Circuit, Breaker, Cable, Ground, Protection, Isolator และลำดับเปิดปิด ผู้มีคุณสมบัติต้องตรวจพิกัดกับข้อกำหนดอาคาร วาง Sensor และทางไหลอากาศไม่ให้มีจุดร้อนหลังงานตกแต่ง หากใช้ UPS ให้ระบุโหลดที่รองรับ ระยะเวลา และเป้าหมายว่าเพื่อ Shutdown หรือให้บริการต่อเนื่อง

Display Load	พื้นที่ × ค่าสูงสุด พร้อมค่าคลาดเคลื่อนและ Brightness Scenario
Auxiliary Load	Processor, Network, Control Computer, Audio และ Cooling
Protection	Ground, Circuit Protection, Surge ตามแบบ และจุดตัดฉุกเฉิน
Evidence	ผลวัดแรงดัน กระแส อุณหภูมิ และภาพ Thermal ตามแผนตรวจ

PROCESSING & REDUNDANCY

10. กำหนด Processor, Signal Flow และระบบสำรอง

เลือก Processor จาก Native Resolution, Frame Rate, Bit Depth, Input, Window, Scaling และจำนวน Output ไม่ใช่จากชื่อรุ่นหรือจำนวนพอร์ตอย่างเดียว ทำ End-to-end Format Table ตั้งแต่ Source ถึง Receiving Card พร้อมทดสอบ HDCP, Color Range, Audio Routing และการกลับมาหลังไฟดับ หากมีระบบสำรองต้องระบุอุปกรณ์ที่ซ้ำและ Failure Scenario ที่พิสูจน์ได้

เก็บ Configuration Backup ของ Processor, Sending System และ Control Software พร้อม Revision, Device Serial, Firmware และวิธี Restore ทำ Pixel Map แสดง Output กับ Cabinet ทุกตำแหน่ง และกำหนดสิทธิ์เปลี่ยน Preset ผู้ดูแลควรซ้อมกู้ไฟล์ สลับ Source และตรวจ Alarm โดยใช้คู่มือฉบับส่งมอบ ไม่พึ่งคอมพิวเตอร์หรือความจำของผู้ติดตั้งเพียงคนเดียว

ACCEPTANCE TEST

11. ตรวจรับ LED Full Color P1.25 ด้วยเกณฑ์ที่วัดซ้ำได้

ตกลง Acceptance Plan ก่อนติดตั้ง แยกกายภาพ ไฟฟ้า ภาพ สัญญาณ กล้อง ระบบสำรอง และเอกสาร คำว่า “ภาพสวย” ต้องแปลงเป็น Test Pattern, Content, ตำแหน่งชม สภาพแสง ค่าตั้ง และผลที่คาดหวัง ใช้ Punch List มี Severity, Owner, Due Date และหลักฐาน Retest เพื่อไม่ให้ประเด็นสำคัญถูกปิดด้วยการยืนยันด้วยวาจา

การตรวจ LED Full Color P1.25 ควรรวมแนวกับรอยต่อ Dead Pixel, Uniformity, Gray Scale, สีผิว, Shadow Detail, Input, Preset, Recovery, Front Service และการทำงานต่อเนื่อง ระยะ Burn-in, Brightness และเงื่อนไขผ่านต้องกำหนดในสัญญา เพราะไม่มีค่าเดียวเหมาะทุกโครงการ เก็บ Log อุณหภูมิ Alarm และการแก้ไขตลอดช่วงทดสอบ

หมวด	ตัวอย่างการตรวจ	หลักฐาน
Mechanical	แนว ระดับ รอยต่อ ขอบ และ Front Service	Drawing, Photo, Punch List
Display	Test Pattern, Content, Uniformity, Color และ Pixel	ไฟล์ทดสอบ ภาพก่อนหลัง ค่าตั้ง
Signal	Input, Window, Preset, Failover และ Restore	Video, Log, Configuration
Operation	เปิดปิด Alarm, Training และ Escalation	Checklist กับรายชื่อผู้ผ่าน

MAINTENANCE & HANDOVER

12. วาง Maintenance, Spare และต้นทุนตลอดอายุระบบ

รอบบำรุงรักษาต้องอิงชั่วโมงใช้งาน ฝุ่น ความชื้น ความสำคัญของพื้นที่ และเงื่อนไขรับประกัน ตรวจ Log, Alarm, อุณหภูมิ, Cable, Power, Calibration และสภาพ COB ตามวิธีที่ผู้ผลิตอนุญาต หลังเปลี่ยน Module ให้บันทึก Serial, Batch, ตำแหน่ง ไฟล์ก่อนหลัง และผล Calibration พร้อมปรับยอดอะไหล่คงคลัง

ต้นทุน LED Full Color P1.25 ควรรวม Display, Processor, Structure, Power, Cooling, Content Preparation, Spare, Calibration, Training, Support และ Downtime ค่าอายุ LED ที่ผู้ผลิตระบุไม่ใช่การรับประกันว่าส่วนประกอบทุกชิ้นจะไม่เสีย จึงต้องแยก Rated Lifetime, Warranty, Service Level และแผนเปลี่ยนอุปกรณ์ออกจากกัน

ส่ง As-built, Single Line, Signal Flow, Pixel Map, Asset Register และ Cable Schedule
ส่ง Configuration, Calibration, Preset, Account Custody, Firmware และ Recovery Guide
ตรวจนับ Spare, Part Number, Batch, สถานที่เก็บ และวิธีเบิกคืนตามเงื่อนไขรับประกัน
ฝึกผู้ใช้ ผู้ดูแล Content, System Admin และช่างด้วย Scenario ตามบทบาท
ซ้อม Input Failure, Configuration Restore, Alarm Handling และ Safe Shutdown ก่อนรับมอบ
ระบุวันเริ่ม Warranty, ช่องทางแจ้งเหตุ Response, Escalation และข้อยกเว้นในสัญญา

สร้าง Project Workbook: เชื่อม Requirement, Drawing, Asset, Cable, Configuration, Test, Defect และ Spare ด้วยรหัสเดียวกัน แต่ละรายการต้องมี Owner, Revision, Status, วันที่อนุมัติ และที่อยู่หลักฐาน หากเปลี่ยนจำนวนตู้ Canvas หรือ Processor ให้ระบบชี้ได้ว่า Calculation, Shop Drawing, Test Case และคู่มือใดต้องแก้ ไม่ควรใช้ชื่อไฟล์ว่า “ล่าสุด” โดยไม่มี Revision

Requirement Register	ความต้องการ แหล่งที่มา เกณฑ์ผ่าน Owner และ Test Case ที่เกี่ยวข้อง
Assumption Log	สมมติฐาน ผลกระทบ วันที่ต้องยืนยัน และผู้มีอำนาจตัดสินใจ
Asset Register	Model, Serial, Firmware, ตำแหน่ง วันติดตั้ง และวันหมด Warranty
Configuration Register	ชื่อไฟล์ Revision, Device, Backup Location และขั้นตอน Restore
Defect Register	อาการ Severity, Root Cause, Corrective Action, Retest และหลักฐานปิดงาน
Spare Register	Part Number, Batch, จำนวน สภาพ ตำแหน่งเก็บ และประวัติเบิกคืน

ฝึกตามบทบาท: ผู้ใช้ทั่วไปควรเปิดปิด เลือก Input และเรียก Preset ได้ ผู้ดูแล Content ต้องเข้าใจ Native Canvas, Safe Area, Scaling และ Version ส่วน System Admin ต้อง Backup, Restore, อ่าน Alarm และเก็บ Log ได้ ช่างต้องทำ Lockout, Front Service, เปลี่ยนชิ้นส่วน และตรวจหลังซ่อมตามคู่มือ ให้ทุกบทบาทลงมือจริงและบันทึกผล ไม่ใช้รายชื่อผู้เข้าร่วมแทนหลักฐานความพร้อม

จำลอง Input หลักหาย Preset ผิด Alarm เกิด และการหยุดระบบอย่างปลอดภัย
ให้ทีมค้นหา Pixel Map, Serial, Configuration และ Contact จากเอกสารโดยไม่รับคำใบ้
ทดลอง Restore สำเนาที่ส่งมอบในช่วงควบคุมความเสี่ยงและเปรียบเทียบค่าหลังคืนระบบ
บันทึกขั้นตอนที่สับสนแล้วแก้คู่มือ Training หรือสิทธิ์ผู้ใช้ก่อน Go-live
กำหนดผู้อนุมัติ Remote Access และเก็บ Session Log ทุกครั้งที่ผู้ให้บริการเข้าระบบ
ทบทวน Ticket, Alarm, Temperature, Spare และ Downtime หลังใช้งานตามรอบโครงการ

ควบคุมการเปลี่ยนแปลง: Firmware, Network, Processor Setting, Canvas, Preset และ Calibration ทุกครั้งควรมี Change Request ระบุเหตุผล ผลกระทบ Backup, Rollback, Downtime, ผู้อนุมัติ และผลทดสอบ เก็บ Baseline เดิมจนกว่าผู้ใช้จะยืนยัน Content จริง และปรับ As-built, Asset Register, Configuration กับ Training ให้ตรงสภาพล่าสุดหลังงานเสร็จ

เดินระบบแบบ Pilot: ก่อนเปิดใช้เต็มรูปแบบ ให้ทีมจริงทำงานด้วยตารางและ Content จริงในช่วงที่ควบคุมความเสี่ยงได้ ผู้ติดตั้งควรสังเกตโดยไม่แทรกแซงทันที เพื่อค้นหาขั้นตอนที่คู่มือไม่ชัด สิทธิ์ที่ขาด และ Preset ที่ผู้ใช้สับสน จากนั้นแยกประเด็นเป็น Process, Training, Documentation หรือ Technical พร้อม Owner และวันแก้

ตรวจสถานะ Power, Network, Processor, Input และ Monitoring ก่อนเริ่มแต่ละรอบ
เปิด Presentation, Conference, Dashboard และวิดีโอที่ผู้ใช้อนุมัติในสภาพแสงจริง
สลับ Layout และ Source ตาม Scenario ปกติ เหตุเร่งด่วน และการกลับสู่ Baseline
บันทึก Alarm, Response, Recovery Time, Workaround และข้อมูลที่ Service Desk ต้องใช้
ตรวจ Handover ระหว่างกะ Ticket ที่ยังเปิด และการเปลี่ยนค่าที่ยังไม่อนุมัติ
อนุมัติ Go-live เมื่อ Action สำคัญปิดและงานที่เหลือมีผู้รับผิดชอบชัดเจน

ปิดโครงการอย่างตรวจสอบได้: ยืนยัน Punch List, Retest, Training, Spare, Account Transfer, Temporary Access Removal, Warranty Start และ Escalation ในบันทึกรับมอบ เก็บ Master Index ที่เปิดไฟล์สำคัญได้จริง พร้อมสำเนาตามนโยบายองค์กร เพื่อให้ทีมปฏิบัติการดูแลระบบต่อได้โดยไม่ขึ้นกับบุคคลหรือคอมพิวเตอร์ของผู้ติดตั้ง

ขอบเขตข้อมูล: ตัวเลขตู้ Resolution, Power และคุณสมบัติ COB ในส่วนนี้อ้างอิง MA600C P1.25 ตามข้อมูลเดิมในหน้า ใช้สำหรับวางแนวทางเท่านั้น สเปก งานระบบ เกณฑ์ตรวจรับ และขอบเขตส่งมอบสุดท้ายต้องยืนยันด้วย Datasheet, Shop Drawing, ใบเสนอราคา และสัญญาของโครงการจริง

จอ LED Full Color P1.25
