จอ LED Full Color P2

฿150,000.00

LED Full Color P2 มีทั้งรุ่นภายในและภายนอก โดยต้องแยก Cabinet, เทคโนโลยี ความสว่าง ระดับ IP และกำลังไฟอย่างชัดเจน หน้านี้ใช้ UNIT LED MA480 SMD เป็นข้อมูลอ้างอิง Indoor และ Planar LUW 2.0 MicroLED เป็นข้อมูลอ้างอิง Outdoor

Indoor: ตู้ 480 × 480 มม. 240 × 240 พิกเซล และ IP50
Outdoor: ตู้ 640 × 360 มม. 320 × 180 พิกเซล ความสว่าง 3,000 nit และ IP65
ยืนยัน Datasheet แยกประเภท พร้อมออกแบบโครงสร้าง ไฟ สัญญาณ และการบำรุงรักษาตามพื้นที่จริง

รหัสสินค้า: PC-LED-P2 หมวดหมู่: จอ LED ภายนอกอาคาร, จอ LED ภายในอาคาร ป้ายกำกับ: Full Color, LED Display, P2, จอ LED

คำอธิบาย
ข้อมูลเพิ่มเติม

LED Full Color P2 คือจอ LED Pixel Pitch 2.0 มม. ที่มีทั้งรุ่นภายในและรุ่นภายนอก แต่สองประเภทต้องใช้คนละตู้ คนละเทคโนโลยี และคนละ Datasheet หน้านี้จึงแยกข้อมูลชัดเจนระหว่าง UNIT LED MA480 แบบ SMD สำหรับภายใน กับ Planar Luminate Ultra W LUW 2.0 แบบ MicroLED สำหรับภายนอก เพื่อช่วยวางแนวทางโดยไม่ผสมค่าความสว่าง ระดับ IP กำลังไฟ หรือเงื่อนไขติดตั้งของคนละผลิตภัณฑ์

ที่มาของข้อมูล: ตารางภายในเรียบเรียงจากเอกสาร UNIT LED MA480 และ คู่มือจอภายในของ UNIT LED ส่วนตารางภายนอกเรียบเรียงจากเอกสาร Planar Luminate Ultra W 2.0 ข้อมูลใช้เป็นรุ่นอ้างอิงเท่านั้น Pochok ไม่ได้อ้างว่าเป็นตัวแทนของผู้ผลิต และสินค้าที่เสนอจริงอาจเป็นคนละยี่ห้อ จึงต้องยืนยันทุกค่าใน Datasheet กับใบเสนอราคา

PIXEL PITCH2.0 มม.ทั้งตัวอย่าง Indoor และ Outdoor

INDOORMA480 SMDตู้ 480 × 480 มม.

OUTDOORLUW 2.0 MicroLEDตู้ 640 × 360 มม.

IMPORTANTแยก Datasheetห้ามผสมสเปกสองตาราง

สารบัญข้อมูลสินค้า

INDOOR OR OUTDOOR

LED Full Color P2 คืออะไร และเหตุใดต้องแยก Indoor กับ Outdoor

P2 หมายถึงระยะกึ่งกลางพิกเซล 2.0 มม. ค่า Pitch เดียวกันบอกเพียงความหนาแน่นของพิกเซล ไม่ได้บอกว่าสินค้ากันฝน สู้แสงแดด หรือใช้ตู้แบบใด รุ่นภายในเน้นความสว่างที่สบายตา น้ำหนักและการบริการในอาคาร ส่วนรุ่นภายนอกต้องรับแสงสูง ฝุ่น น้ำ อุณหภูมิ และภาระโครงสร้างมากกว่า จึงห้ามนำค่า IP65 หรือความสว่าง 3,000 nit ของรุ่นกลางแจ้งไปอธิบายตู้ MA480 ภายใน

แนวทางเลือกจอภายในของ UNIT LED จัด P1.8–P2.5 ไว้สำหรับระยะรับชมโดยประมาณ 2.5–5 เมตร เหมาะกับห้องประชุม ล็อบบี้ และร้านค้า ส่วน Planar ระบุ LUW 2.0 เป็นจอ MicroLED ภายนอกที่ดูได้จากระยะใกล้และในแสงแดด ระยะจริงยังขึ้นกับขนาดข้อความ ขนาดจอ ความละเอียดรวม ความสูงติดตั้ง และความสว่างแวดล้อม จึงควรทดสอบไฟล์กับตำแหน่งผู้ชมก่อนตัดสินใจ

การเลือกประเภทต้องเกิดก่อนคำนวณโครงสร้างและระบบไฟ เพราะตู้ MA480 ภายในกว้าง 480 มม. สูง 480 มม. ส่วน LUW 2.0 ภายนอกกว้าง 640 มม. สูง 360 มม. ความละเอียด น้ำหนัก กำลังไฟ และรูปแบบบริการจึงต่างกันทั้งหมด ใบเสนอราคาต้องระบุคำว่า Indoor หรือ Outdoor พร้อมรุ่นอ้างอิงอย่างชัดเจน

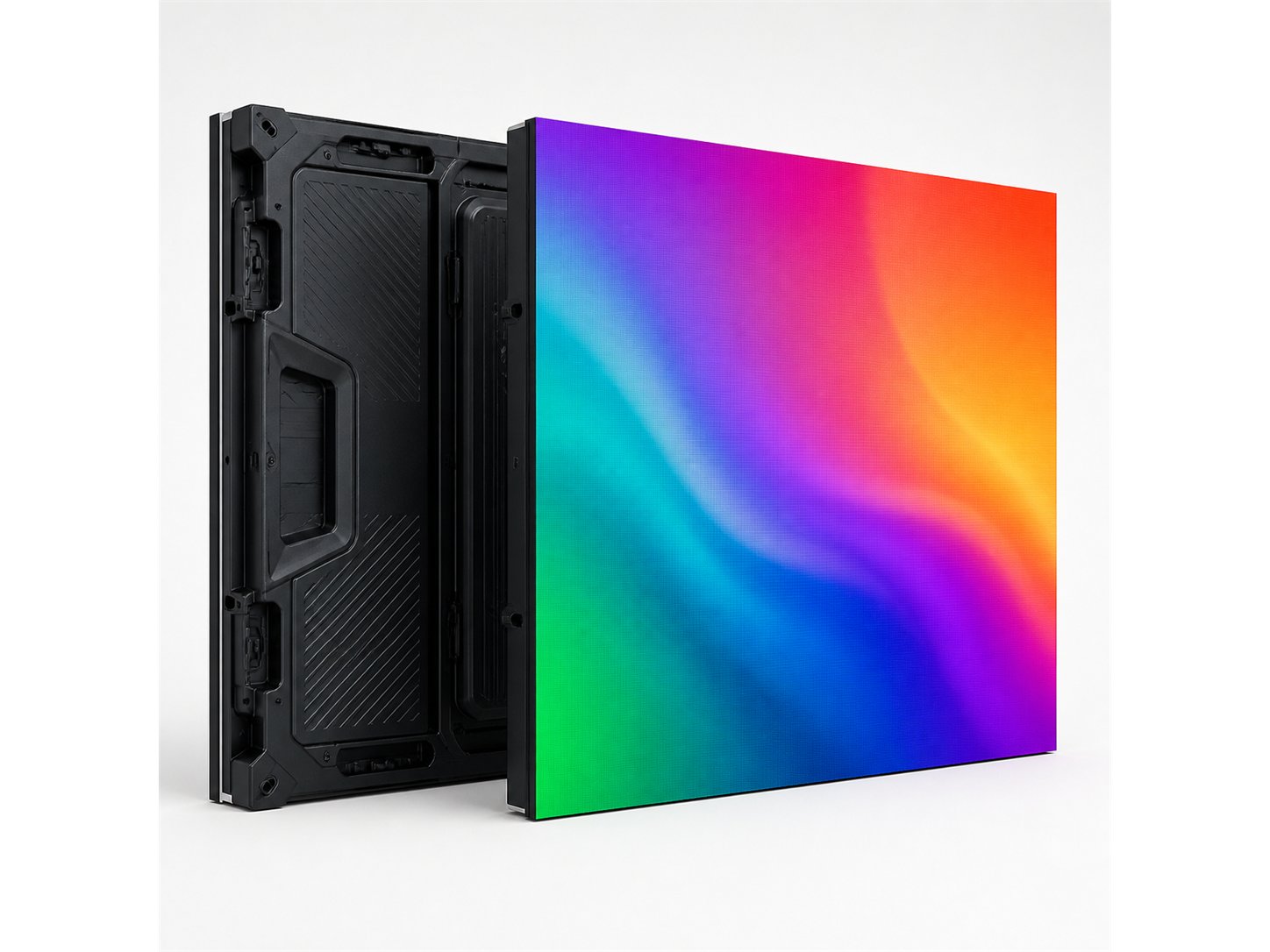

LED Full Color P2 สำหรับภายในและภายนอก แยกสเปกตามประเภท — ภาพประกอบเพื่อสื่อการใช้งานสินค้า ไม่ใช่ภาพยืนยันยี่ห้อ รุ่น ระดับ IP หรืออุปกรณ์ที่จะส่งมอบ

KEY BENEFITS

จุดเด่นของ LED Full Color P2 เมื่อเลือกประเภทให้ถูกงาน

รายละเอียดเหมาะกับจอขนาดใหญ่

Pitch 2.0 มม. ให้สมดุลระหว่างจำนวนพิกเซล พื้นที่จอ และงบประมาณสำหรับระยะชมกลาง โดยยังแสดงข้อความกับวิดีโอได้ชัดเมื่อออกแบบความละเอียดถูกต้อง

เลือก Indoor เพื่อพื้นที่ควบคุมแสง

MA480 SMD เหมาะกับห้องประชุม ล็อบบี้ โชว์รูม และหอประชุมภายใน ไม่ต้องใช้ความสว่างหรือการป้องกันสภาพอากาศเกินความจำเป็น

เลือก Outdoor สำหรับสภาพอากาศ

LUW 2.0 MicroLED อ้างอิง IP65 หน้าและหลัง ความสว่าง 3,000 nit พร้อมการเข้าถึงหน้าและหลัง เหมาะกับจอกลางแจ้งระยะใกล้ที่ออกแบบโครงสร้างครบถ้วน

จัดขนาดแบบโมดูลาร์

ตู้หลายใบประกอบเป็นผนังภาพตามสัดส่วนเนื้อหาได้ แต่ต้องคำนวณจากมิติและพิกเซลของตู้ที่เลือก ไม่ใช่ใช้จำนวนตู้ร่วมกันระหว่างสองรุ่น

รองรับงานภาพเคลื่อนไหว

ทั้งสองตัวอย่างมีตัวเลือก Refresh Rate สูง แต่ค่าจริงต่างกันตามการตั้งค่าและรุ่น ต้องตรวจ Datasheet กับทดสอบกล้องก่อนส่งมอบ

ออกแบบระบบตามสภาพพื้นที่

โครงสร้าง ไฟ การระบายความร้อน ระบบกราวด์ การกันฟ้าผ่า และทางบำรุงรักษาจะออกแบบตามตำแหน่งติดตั้งและข้อกำหนดความปลอดภัย

INDOOR REFERENCE

สเปกอ้างอิง LED Full Color P2 ภายใน รุ่น UNIT LED MA480 SMD

ตารางนี้ใช้เฉพาะ MA480 P2 แบบ SMD สำหรับภายใน ค่า Brightness, IP50, กำลังไฟ และอุณหภูมิเป็นของตารางนี้เท่านั้น ความสว่าง 800–1,000 nit เหมาะกับพื้นที่ภายในที่มีแสงมากกว่าห้องมืด แต่ควรปรับระดับให้สบายตาและรักษารายละเอียดสี

พื้นที่ใช้งาน	ภายในอาคาร
Pixel Pitch	2.0 มม.
เทคโนโลยี	SMD ในตระกูล MA480
ขนาดตู้	480 × 480 × 80 มม.
ความละเอียดต่อตู้	240 × 240 พิกเซล
ขนาด / ความละเอียดโมดูล	240 × 240 มม. / 120 × 120 พิกเซล
น้ำหนักตู้	ประมาณ 5.5 กก.
ความสว่าง	800–1,000 nit
Refresh Rate	1,920–3,840 Hz
มุมมองแนวนอน / แนวตั้ง	140° ±5° / 140° ±5° ที่ความสว่าง 50%
ความสม่ำเสมอความสว่าง	มากกว่า 98%
Gray Scale	14-bit
กำลังไฟเฉลี่ย / สูงสุด	320 / 640 W ต่อ ตร.ม.
ไฟเข้า	AC 100–240V, 50–60 Hz
อุณหภูมิ / ความชื้นทำงาน	-10 ถึง +40°C / 10–80% RH
ระดับป้องกัน	IP50 สำหรับภายใน
อายุ LED ที่ระบุ	100,000 ชั่วโมง ที่ความสว่างวิดีโอ 50%
การบำรุงรักษา	Full Front Service

ตัวอย่าง 4K ภายใน: ตู้ 240 × 240 พิกเซลจำนวน 16 × 9 ใบให้ 3,840 × 2,160 พิกเซลและขนาดกายภาพ 7.68 × 4.32 เมตร ส่วน Full HD ต้องใช้การออกแบบอื่นเพราะความสูง 1,080 พิกเซลเท่ากับ 4.5 ตู้ ตัวเลขเป็นผลคำนวณจากรุ่นอ้างอิง ไม่ใช่ขนาดบังคับ

OUTDOOR REFERENCE

สเปกอ้างอิง LED Full Color P2 ภายนอก รุ่น Planar LUW 2.0 MicroLED

ตารางนี้ใช้เฉพาะ Planar Luminate Ultra W LUW 2.0 สำหรับภายนอก เอกสารระบุ MicroLED, ความสว่าง 3,000 cd/㎡ และ IP65 หน้าและหลัง ตัวเลขเหล่านี้ห้ามนำไปใช้กับ MA480 ภายใน แม้ทั้งคู่มี Pixel Pitch 2.0 มม. เหมือนกัน การติดตั้งกลางแจ้งยังต้องประเมินแรงลม โครงสร้าง ระบบกราวด์ การระบายน้ำ ความร้อน และมาตรการป้องกันไฟฟ้าตามพื้นที่จริง

พื้นที่ใช้งาน	ภายนอก หรือภายในที่มีแสงสูง
รุ่น / เทคโนโลยี	LUW 2.0 / MicroLED
Pixel Pitch	2.00 มม.
วิธีขับ	Constant Current Drive
ขนาดตู้	640 × 360 × 70 มม. สัดส่วน 16:9
ความละเอียดต่อตู้	320 × 180 พิกเซล
ขนาด / ความละเอียดโมดูล	160 × 360 มม. / 80 × 180 พิกเซล
ความหนาแน่นพิกเซล	288,000 พิกเซลต่อ ตร.ม.
น้ำหนักตู้	ไม่เกิน 17.64 ปอนด์ หรือประมาณ 8.0 กก.
ความสว่างสูงสุดหลัง Calibration	3,000 cd/㎡
Frame Rate ที่รองรับ	50 และ 60 Hz
Refresh Rate	3,840 Hz
Contrast	10,000:1
อุณหภูมิสี	ปรับได้ 3,000–10,000 K
มุมมอง	มากกว่า 170° แนวนอนและแนวตั้ง ที่ความสว่าง 50%
กำลังไฟสูงสุด	210 W ต่อตู้ หรือ 840 W ต่อ ตร.ม.
ไฟเข้า	AC 100–240V, 50–60 Hz
อุณหภูมิ / ความชื้นทำงาน	-20 ถึง +50°C / 10–80% RH ไม่ควบแน่น
ระดับป้องกัน	IP65 หน้าและหลัง
อายุ LED ที่ระบุ	100,000 ชั่วโมง ถึงระดับความสว่างครึ่งหนึ่ง
การเข้าถึง	ติดตั้งและบริการด้านหน้า พร้อมเข้าถึงด้านหลัง

ข้อควรทราบ: ระดับ IP65 ของตู้ไม่ครอบคลุมคุณภาพงานเชื่อมต่อ โครงสร้าง ตู้ไฟ สาย และงานซีลทั้งหมด ระบบกลางแจ้งต้องออกแบบองค์ประกอบร่วมให้เหมาะกับฝน ฝุ่น แดด แรงลม และการบำรุงรักษา เอกสาร Planar ระบุว่าสเปกอาจเปลี่ยนโดยไม่แจ้งล่วงหน้า

APPLICATIONS

พื้นที่เหมาะสำหรับจอ LED Full Color P2

ห้องประชุมและหอประชุม

เลือก MA480 ภายในสำหรับ Presentation และวิดีโอในจอขนาดใหญ่ ตรวจตัวอักษรจากที่นั่งไกลสุดและจัดความสว่างให้สบายตา

ล็อบบี้และโชว์รูม

ใช้รุ่นภายในสำหรับผนังต้อนรับ โปรโมชั่น และภาพแบรนด์ พร้อมวางระบบจัดการเนื้อหาและช่อง Front Service ให้เข้ากับงานตกแต่ง

ศูนย์การค้าและ Retail Outdoor

เลือกตู้ภายนอกที่รับแสงและสภาพอากาศ พร้อมประเมินตำแหน่งคนเดิน แสงสะท้อน กฎหมายป้าย และระดับความสว่างที่ไม่รบกวนพื้นที่รอบข้าง

ป้ายคมนาคม

รุ่น Outdoor เหมาะกับข้อมูลและวิดีโอในพื้นที่ภายนอกเมื่อระบบโครงสร้าง ไฟ สำรองสัญญาณ และการบำรุงรักษาออกแบบตามความสำคัญของงาน

ลานกิจกรรมและสนาม

ใช้จอกลางแจ้งสำหรับวิดีโอและกิจกรรมระยะใกล้ถึงกลาง โดยคำนวณแรงลม เสียง สายตาผู้ชม และความปลอดภัยของจุดติดตั้ง

พื้นที่ภายในแสงสูง

บางโครงการกระจกมากหรือมีแสงแรงอาจพิจารณารุ่น Outdoor แต่ต้องเทียบความสว่าง การใช้ไฟ เสียงพัดลม และงบประมาณกับรุ่น Indoor ก่อน

SELECTION GUIDE

เปรียบเทียบ P2 กับ P1.56, P1.86 และ P2.5

LED Full Color P2 เหมาะกับพื้นที่รับชมกลางและจอขนาดใหญ่ที่ไม่ต้องใช้ความหนาแน่นเท่ารุ่น P1.25 หรือ P1.56 หากผู้ชมเข้าใกล้มากหรือข้อความเล็ก อาจเลือก Pitch เล็กกว่า ส่วนพื้นที่ไกลขึ้นอาจใช้ P2.5 เพื่อความคุ้มค่า การเปรียบเทียบต้องใช้ประเภท Indoor หรือ Outdoor เดียวกันและไฟล์ทดสอบเดียวกัน

รุ่น	แนวทางใช้งาน	ดูสินค้า
P1.56	รายละเอียดสูงและระยะชมใกล้	ดู P1.56
P1.86	ใกล้ถึงกลางสำหรับงานภายใน	ดู P1.86
P2	มีทั้ง Indoor และ Outdoor แต่สเปกแยกกัน	รุ่นปัจจุบัน
P2.5	จอใหญ่และระยะชมไกลขึ้น	ดู P2.5

PROJECT WORKFLOW

ขั้นตอนออกแบบและติดตั้ง LED Full Color P2

ยืนยัน Indoor หรือ Outdoorตรวจฝน ฝุ่น แดด อุณหภูมิ ระยะชม ชั่วโมงใช้งาน และข้อกำหนดอาคารก่อนเลือกตระกูลสินค้า
สำรวจและคำนวณขนาดวัดพื้นที่ เลือกสัดส่วน จำนวนตู้ ความละเอียด Native และ Processor จากมิติของตู้ประเภทนั้น
ออกแบบโครงสร้างกับไฟคำนวณน้ำหนัก แรงลม วงจรไฟ กราวด์ การระบายความร้อน สายสัญญาณ และทางบำรุงรักษา
ยืนยัน Datasheet แยกประเภทตรวจ LED, Cabinet, IP, Brightness, Power, Controller, อะไหล่ การรับประกัน และรายการส่งมอบ
ติดตั้ง ทดสอบ และส่งมอบตรวจแนวตู้ ระบบไฟ สัญญาณ Calibration ความสว่าง งานซีล และอบรมผู้ดูแลตามขอบเขตโครงการ

ดู บริการออกแบบและติดตั้ง หรือส่งภาพพื้นที่ ขนาด และประเภทใช้งานผ่านหน้า ติดต่อเรา เพื่อให้ทีมงานจัดรายการข้อมูลที่ต้องสำรวจ

FAQ

คำถามที่พบบ่อยเกี่ยวกับ LED Full Color P2

P2 Indoor และ Outdoor ใช้สเปกเดียวกันได้ไหม

ไม่ได้ ค่า Pitch เท่ากันแต่ Cabinet, LED, Brightness, IP, Power, Temperature และวิธีติดตั้งต่างกัน ต้องเลือกประเภทก่อนและใช้ Datasheet ของรุ่นนั้นทั้งชุด

ระยะรับชมควรประมาณเท่าไร

แนวทางจอภายในกลุ่ม P1.8–P2.5 อยู่ราว 2.5–5 เมตร แต่ขนาดข้อความ แสง ความละเอียดรวม และตำแหน่งจอมีผล ต้องทดสอบไฟล์จริงกับพื้นที่

รุ่น Indoor ใช้กลางแจ้งชั่วคราวได้ไหม

ไม่ควร รุ่น IP50 ไม่ได้ออกแบบรับฝน แดด และความชื้นภายนอก การใช้งานชั่วคราวยังต้องใช้ผลิตภัณฑ์ Outdoor กับโครงสร้างที่เหมาะสม

IP65 หมายความว่าจอจมน้ำได้หรือไม่

ไม่ใช่ IP65 หมายถึงการป้องกันฝุ่นและน้ำพุ่งตามมาตรฐานในขอบเขตที่ทดสอบ ไม่ใช่การจมน้ำ และงานเชื่อมต่อ สาย ตู้ไฟ กับโครงสร้างยังต้องป้องกันแยก

ทำ Full HD หรือ 4K ได้หรือไม่

ขึ้นกับตู้ที่เลือก MA480 ทำ 4K ด้วย 16 × 9 ตู้ได้ ส่วน LUW 2.0 ตู้ 320 × 180 พิกเซลจัด 6 × 6 ตู้เป็น Full HD ได้ ต้องตรวจขนาดกายภาพและระบบควบคุมร่วมด้วย

MicroLED ดีกว่า SMD ทุกกรณีไหม

ไม่จำเป็น MicroLED รุ่นอ้างอิงออกแบบเพื่อความสว่างและสภาพภายนอก ส่วน SMD Indoor อาจประหยัดและเหมาะกับห้องมากกว่า ควรเทียบตามความต้องการจริง

ต้องคำนวณแรงลมหรือไม่

งานภายนอกต้องให้ผู้รับผิดชอบโครงสร้างประเมินแรงลม ฐานยึด น้ำหนัก และข้อกำหนดพื้นที่ งานภายในก็ต้องตรวจการรับน้ำหนักของผนังหรือโครงสร้างเดิม

ราคาจอ P2 ขึ้นกับอะไร

ขึ้นกับประเภท Indoor หรือ Outdoor พื้นที่จอ เทคโนโลยี ตู้ ระบบควบคุม โครงสร้าง ไฟ สาย งานซีล อะไหล่ การติดตั้ง และเงื่อนไขบริการ

START YOUR PROJECT

ขอสำรวจหน้างานและใบเสนอราคา LED Full Color P2

แจ้งประเภทพื้นที่ ภาพหน้างาน ขนาดติดตั้ง ระยะชม แสงแวดล้อม ตำแหน่งไฟ และช่วงเวลาที่ต้องการใช้งาน ทีม Pochok จะช่วยแยกแนวทาง Indoor หรือ Outdoor พร้อมคำนวณขนาด โครงสร้าง ระบบควบคุม และรายการที่ต้องยืนยันก่อนเสนอราคา

ส่งข้อมูลเพื่อขอใบเสนอราคา
ดูแคตตาล็อกสินค้า
ดูบริการของเรา

หมายเหตุสำคัญ: ภาพและตัวเลขเป็นข้อมูลอ้างอิงจากผลิตภัณฑ์สองตระกูลที่แยกกัน ไม่ยืนยันสินค้าที่จะส่งมอบ และห้ามรวมสเปก Indoor กับ Outdoor เป็นชุดเดียว สเปกสุดท้ายต้องอ้างอิง Datasheet, Shop Drawing, ใบเสนอราคา และสัญญาโครงการ

คำว่า LED Full Color P2 บอก Pixel Pitch 2.0 มม. แต่ไม่บอกว่าจอใช้ในอาคารหรือกลางแจ้ง ส่วนนี้จึงแยกสอง Design Track ชัดเจน: UNIT LED MA480 SMD สำหรับ Indoor และ Planar LUW 2.0 MicroLED สำหรับ Outdoor ห้ามนำ Brightness, IP, Power, Cabinet หรือ Temperature ของ Track หนึ่งไปใช้กับอีก Track แม้ค่า Pitch เท่ากัน การคำนวณและเกณฑ์ส่งมอบต้องอ้าง Datasheet ของรุ่นที่เสนอจริง

CLASSIFICATION GATE

1. แยกประเภท LED Full Color P2 ก่อนเริ่มออกแบบ

ให้ตอบก่อนว่าจออยู่ในพื้นที่ควบคุมอากาศหรือรับแดด ฝน ฝุ่น ความชื้น และลมโดยตรง ตรวจทิศทางแดด น้ำจากหลังคา ความเสี่ยงน้ำท่วม ละอองสารเคมี แสงรบกวน กฎหมายป้าย เสียง และวิธีเข้าซ่อม หากพื้นที่กึ่งภายนอกต้องพิจารณาสภาพเลวร้ายจริง ไม่ควรเรียก Indoor เพียงเพราะมีหลังคา

Design Brief ของ LED Full Color P2 ต้องติดป้ายทุกตารางว่า Indoor MA480 หรือ Outdoor LUW 2.0 พร้อมรุ่น เทคโนโลยี Cabinet และ Source Document แยก Calculation, Shop Drawing, BOM, Power, Structure, Cooling, Test และ Spare คนละชุด หากสินค้าที่เสนอเปลี่ยนยี่ห้อ ต้องทบทวนทุกค่า ไม่ใช้ชื่อ P2 เป็นหลักฐานความเทียบเท่า

คำถามคัดประเภท	Indoor Track	Outdoor Track
สภาพแวดล้อม	พื้นที่ควบคุมอากาศ ไม่มีฝนโดยตรง	แดด ฝน ฝุ่น ลม และอุณหภูมิภายนอก
รุ่นอ้างอิง	UNIT LED MA480 SMD	Planar LUW 2.0 MicroLED
จุดออกแบบหลัก	ความสบายตา Canvas, Acoustics และ Front Service	Brightness, IP, Wind, Drainage, Surge และ Access
เงื่อนไขอนุมัติ	Datasheet และ Sample ของ Indoor Model	Datasheet, Structural และ Weatherproof Detail ของ Outdoor Model

INDOOR — MA480 SMD

2. ตั้ง Design Basis สำหรับ LED Full Color P2 ภายใน

MA480 อ้างอิงใช้ตู้ 480 × 480 × 80 มม. ความละเอียด 240 × 240 พิกเซล น้ำหนักประมาณ 5.5 กก. ความสว่าง 800–1,000 nit และ IP50 สำหรับ Indoor บันทึกระยะชม แสงจากหน้าต่าง ขนาดตัวอักษร ชั่วโมงใช้งาน แหล่งสัญญาณ จำนวน Window และผู้ควบคุม Content แล้วทดสอบไฟล์จริงจากตำแหน่งใกล้กับไกล

ระบบ LED Full Color P2 ภายในควรใช้ Brightness ที่สบายตาและรักษารายละเอียดสี ไม่จำเป็นต้องเปิดสูงสุดตลอดเวลา ทำ Preset สำหรับ Presentation, Video, Dashboard และ Maintenance พร้อมระบุเจ้าของ Input, Layout กับ Brightness ตรวจ Front Service, ทางลม, จุดตัดไฟ และงานตกแต่งตั้งแต่ Shop Drawing ไม่รอแก้หลังติดตั้ง

Cabinet Reference	480 × 480 × 80 มม. / 240 × 240 พิกเซล / SMD
Display Reference	800–1,000 nit / 1,920–3,840 Hz / IP50 Indoor
Power Reference	เฉลี่ย 320 และสูงสุด 640 W ต่อ ตร.ม. เฉพาะ MA480
Service Reference	Full Front Service ต้องมี Clearance กับ Safe Isolation

INDOOR CANVAS & ACOUSTICS

3. วาง Canvas และเสียงห้องสำหรับ LED Full Color P2 ภายใน

Native Resolution คำนวณจากจำนวนตู้แนวนอน × 240 และแนวตั้ง × 240 ส่วนขนาดกายภาพคือจำนวนตู้แต่ละแกน × 480 มม. ตู้เป็นสี่เหลี่ยมจัตุรัส จึงเลือกเมทริกซ์จากสัดส่วนผนังกับ Content และกำหนด Scaling ที่ Processor อย่างชัดเจน หาก Native Canvas ไม่ตรง Full HD หรือ 4K ต้องสื่อสาร Resolution จริงกับทีมผลิตสื่อ

สำหรับ LED Full Color P2 ภายใน ให้ทดสอบ Font ไทย ตาราง Subtitle, Skin Tone, Gradient และภาพเคลื่อนไหวทั้ง Full Screen กับ Multi-window ห้องประชุมหรือหอประชุมต้องประเมินเสียงพัดลมของอุปกรณ์ควบคุม การสะท้อนเสียงจากผนังแข็ง ตำแหน่งลำโพง ไมโครโฟน และ Echo Cancellation แยกจากคุณภาพภาพ เพราะ Pixel Pitch ไม่ได้ยืนยันสมรรถนะเสียง

ทำ Native Canvas Template พร้อม Safe Area, Font Guide, Aspect Ratio และ Preview
บันทึก Source Output, Scaling Point, Color Range, Frame Rate และ Processor Preset
ตรวจ Presentation, Conference, Video และ Dashboard จากทุกแถวที่นั่งในแสงจริง
ทดสอบระดับเสียงพื้นหลัง HVAC, Rack และ Control Equipment ตามเกณฑ์ห้องที่โครงการกำหนด
ให้ผู้ใช้สลับ Source, เรียก Preset และกลับสู่ Baseline โดยใช้คู่มือส่งมอบ

INDOOR POWER & ENVIRONMENT

4. คำนวณไฟ ความร้อน และสภาพห้องของรุ่น Indoor

ใช้พื้นที่ผืนภาพคูณ 640 W/ตร.ม. สำหรับ Maximum Reference และ 320 W/ตร.ม. สำหรับ Average Reference ของ MA480 เท่านั้น แบบไฟจริงต้องรวม Processor, Network, Control, Audio และ Cooling พร้อมยืนยันค่าจากล็อตที่เสนอ ห้ามใช้ Average เลือก Cable หรือ Protection โดยไม่ตรวจ Maximum, Startup และข้อกำหนดอาคาร

MA480 อ้างอิงทำงาน -10 ถึง +40°C ความชื้น 10–80% RH และ IP50 สำหรับ Indoor ควรวาง Sensor, Airflow และ Alarm ไม่ให้ระบบทำงานชิดขอบช่วงหรือเกิดจุดร้อนหลัง Trim ทำ Single Line Diagram แสดง Circuit, Breaker, Ground, Surge, Isolator กับ Shutdown Sequence และให้ผู้มีคุณสมบัติตรวจตามกฎหมายกับมาตรฐานโครงการ

ห้ามย้ายค่าจาก Outdoor: ความสว่าง 3,000 cd/㎡, IP65, Power 840 W/ตร.ม. และช่วง -20 ถึง +50°C เป็นค่าของ LUW 2.0 ไม่ใช่ MA480 Indoor และไม่ควรปรากฏใน Electrical หรือ Environmental Calculation ของ Track ภายใน

OUTDOOR — LUW 2.0

5. ตั้ง Design Basis สำหรับ LED Full Color P2 ภายนอก

LUW 2.0 อ้างอิงใช้ตู้ 640 × 360 × 70 มม. ความละเอียด 320 × 180 พิกเซล สัดส่วน 16:9 น้ำหนักไม่เกินประมาณ 8.0 กก. ความสว่างสูงสุดหลัง Calibration 3,000 cd/㎡ และ IP65 หน้า/หลัง ข้อมูลนี้ใช้เฉพาะ Outdoor Track ต้องตรวจทิศแดด เงาบัง ฝน ลม อุณหภูมิ เส้นทางน้ำ และการเข้าซ่อมจากพื้นที่จริง

Design Basis ของ LED Full Color P2 ภายนอกควรระบุ Viewing Zone, Brightness Schedule, Operating Hours, Ambient Sensor, Curfew, Emergency Message, Remote Monitoring และผู้อนุมัติ Content ตรวจข้อกำหนดป้าย ความสว่างกลางคืน เสียง โครงสร้าง และสิทธิ์ใช้พื้นที่กับหน่วยงานที่เกี่ยวข้องก่อนผลิต เพราะข้อจำกัดเหล่านี้อาจมีผลต่อขนาด ตำแหน่ง และเวลาใช้งานมากกว่า Pitch

Cabinet Reference	640 × 360 × 70 มม. / 320 × 180 พิกเซล / MicroLED
Display Reference	3,000 cd/㎡ หลัง Calibration / 3,840 Hz / IP65 หน้าและหลัง
Power Reference	สูงสุด 210 W ต่อตู้ หรือ 840 W ต่อ ตร.ม. เฉพาะ LUW 2.0
Environment Reference	-20 ถึง +50°C / 10–80% RH ไม่ควบแน่น

BRIGHTNESS, IP & WEATHER

6. ควบคุมความสว่างและ IP ของ LED Full Color P2 ภายนอก

ความสว่าง 3,000 cd/㎡ เป็นค่าสูงสุดหลัง Calibration ของ LUW 2.0 ไม่ใช่ค่าที่ต้องเปิดตลอดวัน สร้าง Schedule ตามแสงจริงและข้อกำหนดพื้นที่ ใช้ Ambient Sensor เมื่อเหมาะสม พร้อมกำหนด Manual Override, Limit, Alarm และผู้มีสิทธิ์ การลดระดับกลางคืนช่วยลดแสงรบกวนและรักษารายละเอียดสี แต่ค่าจริงต้องอนุมัติจากหน้างาน

ค่า IP65 ของ LED Full Color P2 Outdoor Reference ครอบคลุม Cabinet หน้าและหลังตามเอกสาร ไม่ได้ทำให้ Connector, Cable Gland, Junction Box, Structure, Trim และงานต่อทั้งหมดเป็น IP65 โดยอัตโนมัติ Shop Drawing ต้องแสดง Seal, Drip Edge, Drainage Path, Cable Entry และ Material Compatibility ตรวจการควบแน่นกับน้ำที่มาจากอาคาร ไม่ใช่พิจารณาฝนด้านหน้าอย่างเดียว

สำรวจทิศแดด เงาบัง ลมขับฝน น้ำจากหลังคา และระดับน้ำที่อาจไหลย้อน
ระบุ IP ของ Cabinet, Connector, Junction, Power Box และ Interface แต่ละจุดแยกกัน
กำหนด Sealant, Gasket, Fastener และ Coating จากสภาพพื้นที่กับคู่มือผลิตภัณฑ์
วาง Sensor, Alarm และ Inspection Point ให้เข้าถึงได้โดยไม่เปิดส่วนที่ยังมีไฟ
ทำ Weather Inspection หลังติดตั้งและตามรอบที่โครงการกำหนด พร้อมภาพหลักฐาน

WIND, STRUCTURE & DRAINAGE

7. ออกแบบแรงลม โครงสร้าง ระบายน้ำ และ Surge

วิศวกรต้องใช้ตำแหน่ง ความสูง รูปทรง พื้นที่รับลม ช่องเปิด และข้อมูลกฎหมายท้องถิ่นคำนวณโครงสร้าง ไม่ใช้เพียงน้ำหนักตู้ประมาณ 8.0 กก. โครงจริงต้องรวม Frame, Trim, Cable, Access Platform, Power Equipment และแรงจากการบำรุงรักษา ตรวจ Foundation, Anchor, Corrosion, Deflection และเส้นทางถ่ายแรงเป็นชุดเดียว

ระบบ LED Full Color P2 กลางแจ้งต้องมีทางน้ำไหลออกโดยไม่ผ่าน Connector หรือจุดบริการ หลีกเลี่ยงกระเปาะกักน้ำและ Cable Loop ที่นำน้ำเข้าตู้ วาง Grounding, Bonding, Surge Protection และ Lightning Risk ตามแบบวิศวกรรมของพื้นที่ คำว่า Surge หรือ Lightning Protection ต้องมี Device, Location, Rating, Coordination และ Test ไม่ใช่เพียงรายการในใบเสนอราคา

หมวด	สิ่งที่แบบต้องแสดง	หลักฐานตรวจรับ
Structure	Load Case, Member, Connection, Anchor, Deflection และ Access	Calculation, Drawing, Inspection
Drainage	Slope, Drip Edge, Outlet, Cable Entry และจุดตรวจ	Photo กับ Water-path Review
Corrosion	Material, Coating, Fastener, Interface และ Repair Method	Certificate กับ Site Record
Electrical Protection	Ground, Bonding, Surge, Isolation และ Coordination	Diagram, Measurement, Test

OUTDOOR POWER & SERVICE

8. วางโหลด 840 W/ตร.ม. และทางบริการอย่างปลอดภัย

ใช้ 210 W ต่อตู้หรือ 840 W/ตร.ม. เป็น Maximum Reference ของ LUW 2.0 เท่านั้น คำนวณโหลดจากจำนวนตู้จริงและรวม Processor, Network, Monitoring, Heater หรือ Cooling ที่รุ่นเสนอใช้ ทำ Circuit Schedule, Ground, Surge, Isolator, Emergency Shutdown และ Lockout ตามแบบ ผู้มีคุณสมบัติต้องตรวจ Cable กับ Protection จาก Environment และ Installation Method จริง

เอกสารอ้างอิงระบุ Front Installation กับ Front Service และสามารถเข้าถึงด้านหลังได้ แต่โครงการต้องเลือกวิธีบริการที่ปลอดภัยตามความสูงและพื้นที่ วาง Platform, Fall Protection, Lifting Plan, Exclusion Zone, Tool Tether และ Weather Limit สำหรับงานซ่อม ทดลองถอด Module, Power กับ Data ในตำแหน่งกลาง ริม และใกล้ Trim ก่อนส่งมอบ

ห้ามย้ายค่าจาก Indoor: Average 320 / Maximum 640 W ต่อ ตร.ม., IP50 และช่วง -10 ถึง +40°C เป็นค่าของ MA480 Indoor ไม่ใช่ LUW 2.0 Outdoor และห้ามใช้ลดขนาดวงจรหรือข้อกำหนดสภาพแวดล้อมของ Track กลางแจ้ง

PROCUREMENT SEPARATION

9. ทำ Compliance Matrix แยก Indoor กับ Outdoor

ข้อเสนอทุกฉบับต้องระบุ Model, Technology, Cabinet, Resolution, Brightness, Refresh, Power, Temperature, Humidity, IP, Weight, Service, Warranty และ Spare จาก Datasheet รุ่นเดียวกัน ใส่เลขหน้าแหล่งอ้างอิงข้างแต่ละค่า หากผู้เสนอใช้คำว่า Equivalent ให้แสดงข้อแตกต่าง ไม่อนุญาตนำค่าดีที่สุดจาก MA480 กับ LUW 2.0 มาสร้างสเปกผสมที่ไม่มีสินค้าจริงรองรับ

ทำ BOM และ Drawing แยก Track ตั้งแต่ Display, Processor, Power, Cable, Connector, Structure, Trim, Sensor, Cooling, Monitoring, Spare และ Service Tool Indoor Proposal ต้องไม่อ้าง IP65 หรือ Brightness 3,000 จาก Outdoor ส่วน Outdoor Proposal ต้องไม่ใช้ Cabinet 480 × 480 หรือ Power 640 W/ตร.ม. ของ Indoor เพื่อคำนวณราคาและโหลด

Indoor Identifier	MA480 / SMD / 480 × 480 / 240 × 240 / IP50
Outdoor Identifier	LUW 2.0 / MicroLED / 640 × 360 / 320 × 180 / IP65
Document Rule	หนึ่งแถว หนึ่งรุ่น หนึ่ง Source และหนึ่ง Revision ที่ตรวจสอบได้
Change Rule	เปลี่ยนรุ่นต้องทบทวน Calculation, Drawing, BOM, Test และ Spare ทั้งชุด

CONTENT & CAMERA

10. ทดสอบ Content, Scaling และกล้องตาม Track

Indoor Native Resolution ใช้ 240 × 240 พิกเซลต่อตู้ ส่วน Outdoor ใช้ 320 × 180 พิกเซลต่อตู้ จึงห้ามใช้ Pixel Map หรือ Canvas เดียวกัน ทำ Template, Safe Area, Font Guide และ Processor Preset แยก Track ทดสอบ Fit, Fill, Crop, Multi-window และ Recovery ด้วย Source จริง บันทึก Resolution, Frame Rate, Color Range กับ Scaling Point

Refresh ของ MA480 อ้างอิงเป็นช่วง 1,920–3,840 Hz ส่วน LUW 2.0 ระบุ 3,840 Hz แต่ผลกล้องยังขึ้นกับ Shutter, Frame Rate, Scan, Brightness, Lens และ Processor ทดสอบ Camera Body กับ Workflow จริงหลายระยะ เก็บ Clip ต้นฉบับ Calibration File และ Preset แยกตามรุ่น ไม่ใช้ผลทดสอบของ Track หนึ่งรับรองอีก Track

ACCEPTANCE

11. ตรวจรับ LED Full Color P2 ด้วย Test Plan สองชุด

Indoor Test Plan ควรครอบคลุม Alignment, Pixel, Uniformity, Gray, Color, Content, Acoustics, Front Service, Power, Temperature และผู้ใช้งาน Outdoor ต้องเพิ่ม Brightness Schedule, IP Interface, Drainage, Structure, Ground, Surge, Weather Alarm, Safe Access และ Emergency Shutdown เกณฑ์ทุกข้อมี Method, Condition, Instrument, Expected Result, Approver และ Evidence

ระยะ Burn-in, Brightness และเงื่อนไขผ่านต้องมาจากสัญญาของแต่ละ Track ทำ Punch List มี Severity, Owner, Due Date, Corrective Action และ Retest ห้ามปิดปัญหา Outdoor ด้วยผล Test ในห้อง และห้ามใช้ผลทดสอบความสบายตา Indoor แทน Daylight Visibility เก็บ Configuration, Calibration, Alarm, Temperature และ Event Log แยก Model

Indoor Evidence	Content Proof, Sound Note, Power Measurement, Thermal และ Front Service
Outdoor Evidence	Structural Record, Seal Detail, Drainage, Ground, Surge, Brightness และ Access
Common Evidence	Display Pattern, Pixel, Color, Input, Preset, Backup, Restore และ Training
Traceability	Test Case เชื่อม Requirement, Drawing, Asset, Defect และ Retest

MAINTENANCE & HANDOVER

12. แยก Spare, Maintenance และ Handover ตามสภาพใช้งาน

Indoor ตรวจฝุ่น ทางลม อุณหภูมิ Pixel, Cable, Processor และ Front Service ตามรอบที่เหมาะกับห้อง Outdoor เพิ่ม Seal, Gasket, Drain, Corrosion, Fastener, Water Path, Ground, Surge, Sensor และ Safe Access หลังพายุหรือเหตุผิดปกติต้องตรวจตามแผนโครงการ ห้ามใช้ Maintenance Checklist ชุดเดียวโดยตัดหัว Indoor/Outdoor ออก

ชุดส่งมอบ LED Full Color P2 ต้องแยก As-built, Single Line, Structure, Signal Flow, Pixel Map, Asset, Configuration, Calibration, Spare, Manual, Warranty และ Contact ตาม Model ชัดเจน Training แยกผู้ใช้ Content, Admin, Electrical, Structural และ Service ซ้อม Input Loss, Alarm, Restore, Safe Shutdown และ Weather Response เฉพาะ Scenario ที่ทำได้ปลอดภัย

ทะเบียน	Indoor	Outdoor
Asset	MA480 Model, Serial, Cabinet Coordinate	LUW Model, Serial, Cabinet Coordinate
Configuration	Indoor Processor, Canvas, Calibration	Outdoor Processor, Canvas, Brightness Schedule
Spare	MA480 Part, Batch, Storage	LUW Part, Seal, Outdoor Storage
Inspection	Dust, Thermal, Front Service	Weather, Drain, Corrosion, Ground, Surge
Escalation	AV, IT, Facility	AV, Electrical, Structural, Safety, Facility

ทุก Change ของ Model, Firmware, Processor, Power, Structure, Seal, Canvas หรือ Calibration ต้องมี Impact, Backup, Rollback, Approver และ Retest หากเปลี่ยนจาก Indoor เป็น Outdoor หรือกลับกันถือเป็นการเปลี่ยน Design Track ไม่ใช่การเปลี่ยนสินค้าเล็กน้อย ต้องเริ่ม Classification, Compliance และ Engineering Review ใหม่ก่อนอนุมัติ

ทำ Pilot Operation แยก Track: Indoor ให้ทีมจริงเปิด Presentation, Conference, Dashboard และ Video ในสภาพแสงกับเสียงห้องจริง Outdoor ให้ทดสอบ Brightness Schedule, Sensor, Remote Monitoring, Content, Alarm และ Safe Shutdown ในสภาพที่ควบคุมความเสี่ยงได้ ผู้ติดตั้งสังเกตโดยไม่บอกทุกขั้นตอนทันที เพื่อค้นหาคู่มือ สิทธิ์ หรือ Preset ที่ยังไม่พร้อม

บันทึก Model, Firmware, Processor, Canvas, Ambient Condition และผู้ร่วมทดสอบทุกครั้ง
Indoor ตรวจความสบายตา Scaling, Acoustics, Temperature และการใช้งาน Front Service
Outdoor ตรวจ Day/Night Preset, Sensor Override, Weather Alarm และข้อจำกัด Safe Access
จำลอง Input Loss, Preset Error, Alarm และ Recovery ตาม Scenario ที่ได้รับอนุมัติ
แยก Action เป็น Process, Training, Documentation, Display, Electrical หรือ Structural
อนุมัติ Go-live เมื่อ Action สำคัญปิดและงานคงเหลือมี Owner กับ Due Date ชัดเจน

เตรียม Service Desk: Ticket ต้องระบุ Indoor หรือ Outdoor, Model, Cabinet Coordinate, Input, Content Version, Alarm, Photo และสิ่งที่ลองแก้ เชื่อมกับ Serial, Warranty, Spare, Configuration และ Service History กำหนด Severity จากผลกระทบทางธุรกิจ พร้อม Response, Remote Support, On-site, Weather Restriction และ Escalation ตามสัญญา

ปิดโครงการ: ยืนยัน Punch List, Retest, Training, Spare Count, Account Transfer, Temporary Access Removal, Warranty Start, Contact Matrix และ Master Index แยกสอง Track ทดสอบเปิด Drawing, Configuration กับ Calibration จากสำเนาที่ส่งจริง เพื่อให้ทีมปฏิบัติการดูแลระบบได้โดยไม่ขึ้นกับบุคคลหรือเครื่องของผู้ติดตั้ง

ขอบเขตข้อมูล: ค่า MA480 Indoor และ LUW 2.0 Outdoor ในส่วนนี้มาจากข้อมูลเดิมของหน้าหลักและถูกแยกใช้ตาม Model เท่านั้น งานไฟ โครงสร้าง ลม น้ำ Surge, Service, Acceptance และ Warranty สุดท้ายต้องยืนยันด้วย Datasheet, Manual, Calculation, Shop Drawing, ใบเสนอราคา และสัญญาของสินค้าที่ส่งมอบจริง

Pixel Pitch	P2
พื้นที่ใช้งาน	ภายในอาคาร, ภายนอกอาคาร
