จอ LED Full Color P1.86

฿300,000.00

LED Full Color P1.86 ภายใน อ้างอิงตู้ MA640 แบบ SMD1515 ขนาด 640 × 480 มม. ความละเอียด 344 × 258 พิกเซล เหมาะกับห้องประชุม ล็อบบี้ โชว์รูม ห้องเรียน และพื้นที่รับชมระยะใกล้ถึงกลาง

Pixel Pitch 1.86 มม. แยกจากรุ่น P1.875 อย่างชัดเจน
Refresh Rate 3,840 Hz ความสว่างอ้างอิง 750 cd/㎡ และ Front Service
ออกแบบความละเอียด Native, Processor, โครงสร้าง ไฟ และสัญญาณตามพื้นที่จริง

รหัสสินค้า: PC-LED-P1-86 หมวดหมู่: จอ LED ภายในอาคาร ป้ายกำกับ: Full Color, LED Display, P1.86, จอ LED

คำอธิบาย
ข้อมูลเพิ่มเติม

LED Full Color P1.86 คือจอ LED ภายในแบบ SMD สำหรับห้องประชุม ล็อบบี้ โชว์รูม ห้องเรียน และพื้นที่นำเสนอที่ผู้ชมอยู่ในระยะใกล้ถึงกลาง รุ่นอ้างอิง MA640/MA640S ใช้ SMD1515 ตู้ขนาด 640 × 480 มม. ความละเอียด 344 × 258 พิกเซล พร้อมบำรุงรักษาจากด้านหน้า ให้ความละเอียดเหมาะกับข้อความ วิดีโอ และสื่อประชาสัมพันธ์บนผนังภาพขนาดใหญ่แบบไร้กรอบ

ที่มาของข้อมูล: เนื้อหานี้แปล สรุป และเรียบเรียงใหม่จากหน้าอย่างเป็นทางการ UNIT LED MA640 Series Frontal Service LED Display และแนวทางระยะชมจาก UNIT LED Indoor LED Display Buying Guide เพื่อเป็นข้อมูลอ้างอิง ไม่ใช่การยืนยันว่า Pochok เป็นตัวแทน UNIT LED รุ่น เทคโนโลยี และสเปกที่จะส่งมอบต้องระบุอีกครั้งใน Datasheet ใบเสนอราคา และสัญญาโครงการ

PIXEL PITCH1.86 มม.ไม่ใช่ P1.875

LED PACKAGESMD1515รุ่นอ้างอิง MA640

CABINET344 × 258 pxขนาด 640 × 480 มม.

REFRESH RATE3,840 Hzรองรับงานภาพเคลื่อนไหว

สารบัญข้อมูลสินค้า

INDOOR SMD DISPLAY

LED Full Color P1.86 คืออะไร และต่างจาก P1.875 อย่างไร

ตัวเลข P1.86 หมายถึงระยะกึ่งกลางพิกเซล 1.86 มม. ในตาราง MA640 ซึ่งใช้โมดูล SMD1515 ขนาด 320 × 160 มม. ไม่ควรเปลี่ยนชื่อเป็น P1.875 หรือยืมตัวเลขจากตู้ MA480 เพราะทั้งสองเป็นคนละ Pixel Pitch และคนละรูปแบบตู้ การระบุชื่อให้ตรงกับ Datasheet ช่วยลดความผิดพลาดเมื่อคำนวณจำนวนพิกเซล ระบบควบคุม และอะไหล่สำรอง

Pixel Pitch กลุ่มประมาณ P1.8–P2.5 มักใช้กับระยะรับชมราว 2.5–5 เมตรตามแนวทางของผู้ผลิต เหมาะกับห้องประชุม ล็อบบี้ และร้านค้าที่ต้องการจอขนาดใหญ่ ตัวเลขนี้ไม่ใช่การรับประกันระยะต่ำสุด เพราะขนาดตัวอักษร ความสว่าง ขนาดจอ ความละเอียดรวม และตำแหน่งสายตาส่งผลต่อความสบายในการรับชม ควรนำไฟล์จริงไปทดสอบจากตำแหน่งใกล้สุดเสมอ

ตู้ MA640 ขนาด 640 × 480 มม. มีสัดส่วน 4:3 และความละเอียด 344 × 258 พิกเซล เมื่อประกอบเป็นผนังภาพสามารถกำหนดความกว้างกับความสูงตามพื้นที่ แต่จำนวนพิกเซลต่อตู้ไม่สามารถจัดเป็น Full HD หรือ 4K แบบจำนวนตู้เต็มได้พอดี จึงต้องออกแบบความละเอียดตามตารางตู้จริงและตั้งค่า Processor ให้สเกลสัญญาณอย่างเหมาะสม ไม่ควรโฆษณาว่าจอทุกขนาดเป็น Full HD โดยอัตโนมัติ

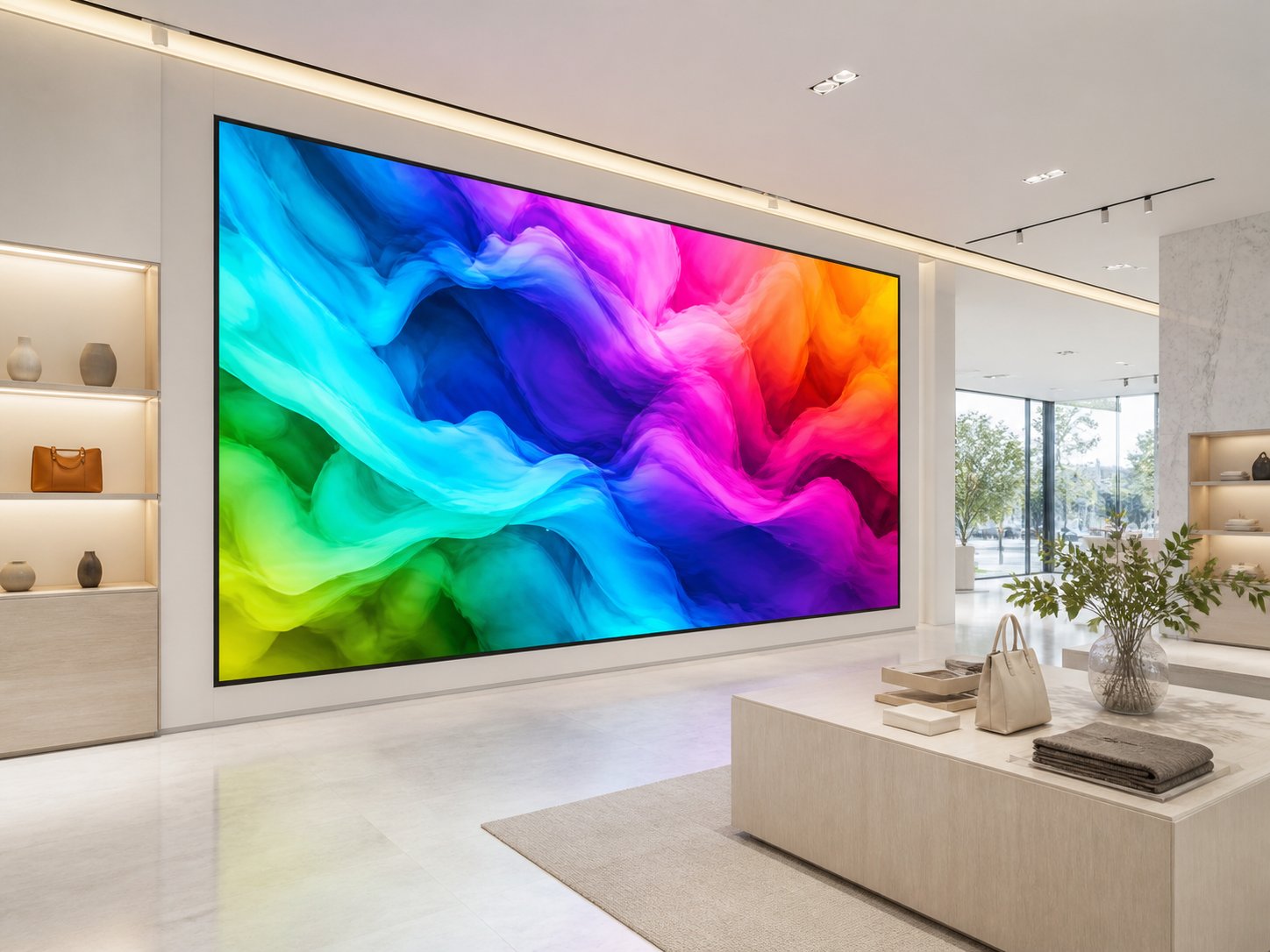

LED Full Color P1.86 ภายใน ตู้ MA640 แบบ SMD1515 — ภาพประกอบสินค้าเพื่อสื่อการใช้งาน ไม่ใช่ภาพยืนยันยี่ห้อ รุ่น หรืออุปกรณ์ที่จะส่งมอบ

KEY BENEFITS

จุดเด่นของ LED Full Color P1.86 สำหรับพื้นที่รับชมระยะกลาง

สมดุลระหว่างรายละเอียดและขนาด

Pitch 1.86 มม. รองรับข้อความ กราฟิก และวิดีโอในพื้นที่ใกล้ถึงกลาง โดยมีต้นทุนต่อพื้นที่ที่อาจเหมาะกว่ารุ่น Pitch เล็กมากเมื่อไม่จำเป็นต้องอ่านตัวอักษรจิ๋ว

โมดูล SMD1515

รุ่นอ้างอิงใช้ LED แบบ SMD1515 ซึ่งแพร่หลายในงานภายใน การประเมินจริงควรตรวจแบรนด์ LED, Driver IC, ความสม่ำเสมอของสี และการจัดหาอะไหล่

Front Service

การบำรุงรักษาจากด้านหน้าช่วยให้ติดตั้งชิดผนังได้มากขึ้น แต่ต้องเผื่อพื้นที่ถอดโมดูล จุดตัดไฟ และทางเดินสายตามแบบวิศวกรรม

Refresh Rate สูง

ค่าอ้างอิง 3,840 Hz ช่วยให้ภาพเคลื่อนไหวต่อเนื่องและลดเส้นสแกนเมื่อถ่ายกล้อง ทั้งนี้ต้องปรับ Shutter, Frame Rate และ Processor ร่วมกัน

ความสว่างสำหรับภายใน

ความสว่างอ้างอิง 750 cd/㎡ รองรับห้องประชุมและพื้นที่สว่างทั่วไป ควรปรับให้เหมาะกับแสงจริงเพื่อรักษารายละเอียดสีและลดความล้าสายตา

จัดขนาดแบบโมดูลาร์

ตู้หลายใบประกอบเป็นจอตามผนังและสัดส่วนเนื้อหาได้ จึงรองรับทั้งจอข้อมูลแนวนอน ผนังต้อนรับ และจอนำเสนอขนาดใหญ่

REFERENCE SPECIFICATION

ตารางสเปกอ้างอิง LED Full Color P1.86 รุ่น MA640 SMD1515

ข้อมูลต่อไปนี้ใช้เฉพาะแถว P1.86 แบบ SMD1515 ของ MA640/MA640S ไม่ผสมกับรุ่น MA640(COB) ที่ผู้ผลิตเผยแพร่แยกต่างหาก หากโครงการเลือก COB ต้องใช้ Datasheet ของรุ่น COB ทั้งชุด ไม่ควรนำชื่อเทคโนโลยีหนึ่งมาจับคู่กับตัวเลขอีกตารางหนึ่ง

พื้นที่ใช้งาน	ภายในอาคาร
Pixel Pitch	1.86 มม.
LED Package	SMD1515
ขนาดโมดูล	320 × 160 มม.
ความละเอียดโมดูล	172 × 86 พิกเซล
ขนาดตู้	640 × 480 มม.
ความละเอียดต่อตู้	344 × 258 พิกเซล
จำนวนพิกเซลต่อตู้	88,752 พิกเซล
น้ำหนักตู้	ประมาณ 7.5 กก.
ความสว่าง	750 cd/㎡
Contrast	6,000:1
Gray Scale	14-bit
Color Gamut	อย่างน้อย 90% NTSC
Refresh Rate	3,840 Hz
มุมมองแนวตั้ง	140°
ความสม่ำเสมอความสว่าง	อย่างน้อย 95%
ระดับป้องกัน	IP50 สำหรับภายใน
การบำรุงรักษา	Full Front Service

ข้อควรทราบ: ข้อมูลเป็นสเปกอ้างอิง ไม่ใช่ข้อเสนอผูกพัน ต้องยืนยันความสว่าง ไฟเลี้ยง กำลังไฟ Driver IC, Receiving Card, Processor, โครงสร้าง อะไหล่ การรับประกัน และสภาพหน้างานในเอกสารของสินค้าที่เสนอจริง

เหตุใดจึงไม่ระบุจำนวนตู้ Full HD แบบตายตัว

ความละเอียดต่อตู้ 344 × 258 พิกเซลหาร 1,920 × 1,080 หรือ 3,840 × 2,160 ไม่ลงตัวทั้งสองแกน จึงไม่มีเมทริกซ์ตู้จำนวนเต็มที่ให้ความละเอียดมาตรฐานเหล่านั้นพอดี ระบบยังรับสัญญาณ Full HD หรือ 4K ได้เมื่อ Processor รองรับ แต่จะต้องสเกลให้เข้ากับความละเอียด Native ของผนังภาพ ขนาดและจำนวนตู้ควรเลือกจากพื้นที่ ระยะชม กับรูปแบบเนื้อหาเป็นหลัก

รายการตรวจสอบก่อนเปรียบเทียบข้อเสนอ

ข้อเสนอที่ใช้คำว่า P1.86 เหมือนกันอาจให้ภาพและการดูแลต่างกัน จึงควรตรวจ LED Brand, Driver IC, Scan Mode, Gray Scale, Brightness, Refresh Rate, Contrast, Color Gamut, Power Supply, Receiving Card, Cabinet Material และจำนวน Spare Parts จาก Datasheet ของรุ่นเดียวกัน หลีกเลี่ยงการนำค่าที่ดีที่สุดจากหลายรุ่นมารวมเป็นชุดสเปกที่ไม่มีสินค้าจริงรองรับ

ความละเอียด Native: ระบุจำนวน Cabinet แนวนอนและแนวตั้ง คูณ 344 × 258 พิกเซล แล้วแจ้ง Resolution จริงให้ผู้ผลิต Content ทราบ
คุณภาพภาพ: ทดลองตัวอักษรไทย เส้นกราฟ พื้นสีเทา Gradient และวิดีโอจากระยะชมจริง เพื่อตรวจความคม สี และรอยต่อ
ระบบสัญญาณ: ตรวจ Input, EDID, Scaling, Aspect Ratio, Window Layout, Backup Source และพฤติกรรมเมื่อสัญญาณต้นทางขาดหาย
ระบบไฟ: ใช้ค่ากำลังไฟจากรุ่นที่จะซื้อ กำหนดวงจร Breaker, Ground, Surge Protection และจุดตัดไฟที่ช่างเข้าถึงได้ปลอดภัย
บริการหลังส่งมอบ: ระบุอะไหล่ เครื่องมือ ระยะเวลาตอบรับ ผู้รับผิดชอบ และขั้นตอนแก้ไข Dead Pixel หรือ Module สีต่างอย่างชัดเจน
โครงสร้างตู้: ตรวจวัสดุ น้ำหนัก ความเรียบ จุด Lock และ Tolerance ของ Cabinet เพราะแนวตู้ที่ไม่ตรงทำให้รอยต่อและเงาเห็นชัดจากด้านข้าง
สภาพแวดล้อม: บันทึกอุณหภูมิ ความชื้น ฝุ่น แสงสะท้อน และการไหลเวียนอากาศ เพื่อกำหนด Brightness กับ Cooling โดยไม่ทำให้ผู้ชมล้าสายตา
ตัวอย่างก่อนผลิต: ขอ Golden Sample หรือทดสอบ Module จากล็อตเดียวกัน ตรวจ White Balance, Low Gray, Uniformity และ Dead Pixel ตามเกณฑ์ที่ตกลง
เอกสารส่งมอบ: เก็บ Wiring Diagram, Configuration, Calibration File, Serial Number, คู่มือ อะไหล่ และผลทดสอบเป็นระบบสำหรับการตรวจสอบในอนาคต

APPLICATIONS

ตัวอย่างพื้นที่ใช้งานจอ LED Full Color P1.86

ห้องประชุม

แสดง Presentation, Video Conference และข้อมูลจากหลายแหล่ง โดยต้องทดสอบตัวอักษรจากที่นั่งไกลสุดและวางระบบเสียงให้สัมพันธ์กับขนาดห้อง

ล็อบบี้และ Reception

นำเสนอวิดีโอต้อนรับ ข่าวสาร และภาพแบรนด์บนผนังขนาดใหญ่ พร้อมออกแบบวัสดุตกแต่งไม่ให้บังจุดบำรุงรักษา

โชว์รูมและร้านค้า

ใช้สื่อสารโปรโมชั่น รายละเอียดสินค้า และภาพเคลื่อนไหวต่อเนื่อง ควรวางแผนระบบจัดการเนื้อหาและเวลาเปิดปิดเพื่อดูแลอุปกรณ์

ห้องเรียนและหอประชุม

เหมาะกับสไลด์ วิดีโอ และข้อความขนาดกลางถึงใหญ่ โดยตรวจมุมมอง ความสูงติดตั้ง และแสงจากหน้าต่างก่อนกำหนดความสว่าง

ศูนย์ข้อมูล

แสดง Dashboard แผนผัง และสถานะระบบที่ไม่ต้องการความละเอียดระดับ P0.9 พร้อมออกแบบ Processor และระบบสำรองตามความสำคัญของงาน

นิทรรศการถาวร

ผนังภาพไร้กรอบช่วยเล่าเรื่องด้วยวิดีโอขนาดใหญ่ สามารถเชื่อมเซนเซอร์หรือระบบสัมผัสแยกตามรูปแบบประสบการณ์ที่ออกแบบ

PIXEL PITCH GUIDE

เปรียบเทียบ P1.86 กับ P1.25, P1.56 และ P2

LED Full Color P1.86 เหมาะเมื่อผู้ชมอยู่ไกลกว่าจอ Fine Pitch ระดับ P0.9–P1.56 และต้องการสมดุลด้านรายละเอียดกับงบประมาณ รุ่น Pitch เล็กกว่าให้พิกเซลมากขึ้นในพื้นที่เท่ากัน ส่วน P2 อาจเหมาะกับจอขนาดใหญ่หรือจุดชมไกลขึ้น ควรเปรียบเทียบด้วยไฟล์เดียวกันภายใต้ความสว่างใกล้เคียงกัน

รุ่น	แนวทางเลือก	ดูสินค้า
P1.25	รายละเอียดสูงและระยะชมใกล้	ดู P1.25
P1.56	ห้องประชุม สตูดิโอ และศูนย์ควบคุม	ดู P1.56
P1.86	พื้นที่ใกล้ถึงกลางและจอขนาดใหญ่ขึ้น	รุ่นปัจจุบัน
P2	พื้นที่กลาง จอใหญ่ หรือรุ่น Outdoor เฉพาะทาง	ดู P2

PROJECT WORKFLOW

ขั้นตอนสำรวจและติดตั้ง LED Full Color P1.86

สำรวจพื้นที่วัดผนัง จุดชม แสง โครงสร้างเดิม เส้นทางขนย้าย ตำแหน่งไฟ และข้อจำกัดการทำงาน
คำนวณขนาดจอเลือกจำนวนตู้ ความละเอียด Native สัดส่วนเนื้อหา และ Processor ที่สเกลสัญญาณได้เหมาะสม
ออกแบบระบบจัดทำแนวทางโครงสร้าง ไฟ สัญญาณ การระบายความร้อน และจุดเข้าถึงสำหรับ Front Service
ยืนยันรายการตรวจ Datasheet, LED package, Driver IC, อุปกรณ์ควบคุม อะไหล่ ระยะเวลา และเงื่อนไขบริการ
ติดตั้งและทดสอบปรับแนว Cabinet, Calibration, สัญญาณ ระบบไฟ และอบรมผู้ดูแลก่อนส่งมอบตามขอบเขต

อ่านรายละเอียด บริการออกแบบและติดตั้ง และส่งภาพพื้นที่ผ่านหน้า ติดต่อเรา เพื่อเตรียมข้อมูลสำหรับประเมินโครงการ

ก่อนเริ่มผลิตควรอนุมัติ Shop Drawing ที่แสดงขนาดจริง แนว Center Line ระดับติดตั้ง ระยะขอบตกแต่ง จุดรับน้ำหนัก ตำแหน่งตู้ไฟ เส้นทาง Signal และพื้นที่ถอด Module ด้านหน้า หลังติดตั้งควรบันทึก Configuration ของ Processor กับ Receiving Card เก็บไฟล์ Calibration และทำรายการ Serial Number เพื่อให้การซ่อมภายหลังตรวจสอบได้รวดเร็ว

FAQ

คำถามที่พบบ่อยเกี่ยวกับ LED Full Color P1.86

P1.86 เหมือน P1.875 หรือไม่

ไม่ควรถือว่าเหมือนกันโดยอัตโนมัติ รุ่นอ้างอิง P1.86 ใช้ตู้ MA640 ส่วน P1.875 มักอยู่ในตระกูลตู้คนละขนาด ต้องยืนยันชื่อและตัวเลขจาก Datasheet จริง

ระยะชมประมาณเท่าไร

แนวทางกลุ่ม P1.8–P2.5 อยู่ราว 2.5–5 เมตร แต่ต้องพิจารณาขนาดตัวอักษร ขนาดจอ แสง และตำแหน่งที่นั่งร่วมกัน พร้อมทดสอบไฟล์จริง

จอเป็น SMD หรือ COB

ตารางนี้อ้างอิง SMD1515 เท่านั้น แม้ผู้ผลิตมี MA640 แบบ COB แยกต่างหาก หากเลือก COB ต้องใช้ตารางและ Datasheet ของรุ่น COB ทั้งชุด

ใช้กลางแจ้งได้หรือไม่

ไม่ได้ รุ่น IP50 นี้ออกแบบสำหรับภายใน งานกลางแจ้งต้องใช้ตู้ ความสว่าง ระบบระบายความร้อน และระดับป้องกันฝุ่นน้ำสำหรับสภาพอากาศจริง

รองรับสัญญาณ Full HD หรือ 4K ไหม

รองรับได้เมื่อ Processor เหมาะสม แต่ความละเอียด Native ของจอขึ้นกับจำนวนตู้ 344 × 258 พิกเซลและไม่ลงตัวเป็นมาตรฐานด้วยตู้เต็ม จึงต้องสเกลอย่างถูกต้อง

เหมาะกับการถ่ายกล้องหรือไม่

Refresh Rate 3,840 Hz ช่วยลดแถบ แต่ต้องทดสอบกล้องจริงและปรับ Shutter, Frame Rate, Scan Mode, Brightness กับ Processor ร่วมกัน

Front Service ต้องมีพื้นที่หลังจอไหม

ลดความจำเป็นของทางเดินหลังจอได้ แต่ยังต้องเผื่อพื้นที่โครงสร้าง จุดตัดไฟ เส้นทางสาย การระบายความร้อน และระยะถอดชิ้นส่วนด้านหน้า

ราคาขึ้นกับอะไรบ้าง

ขึ้นกับพื้นที่จอ ชิ้นส่วน ระบบควบคุม โครงสร้าง ไฟ สัญญาณ งานตกแต่ง อะไหล่ ระยะติดตั้ง และเงื่อนไขบริการ จึงต้องประเมินรายโครงการ

START YOUR PROJECT

ขอสำรวจหน้างานและใบเสนอราคา LED Full Color P1.86

ส่งขนาดผนัง ภาพพื้นที่ ระยะชม เนื้อหาตัวอย่าง และช่วงเวลาที่ต้องการใช้งาน ทีม Pochok จะช่วยคำนวณขนาด ความละเอียด Native โครงสร้าง ระบบไฟ สัญญาณ และรายการยืนยันก่อนเสนอราคา

ส่งข้อมูลเพื่อขอใบเสนอราคา
ดูสินค้าอื่น
ดูบริการของเรา

สรุปการเลือก: รุ่นนี้เหมาะกับพื้นที่รับชมใกล้ถึงกลางที่ต้องการความละเอียดมากกว่า P2 แต่ไม่จำเป็นต้องใช้ Pitch ระดับ P0.9 การเลือกควรตรวจ SMD1515 ของรุ่นจริง ความละเอียด Native การสเกลสัญญาณ ความสว่าง อะไหล่ และบริการหลังส่งมอบพร้อมกัน การทดลองไฟล์ในพื้นที่จริงช่วยให้เห็นความคม สี มุมมอง และรอยต่อก่อนอนุมัติสั่งผลิต

Final acceptance review: confirm cabinet count, native pixel map, processor scaling, power circuits, grounding, ventilation, spare modules, calibration backup, controller configuration, user training, warranty scope, and service contacts before handover.

หมายเหตุ: ภาพและสเปกเป็นข้อมูลประกอบการวางแนวทาง ไม่ยืนยันยี่ห้อ รุ่น หรือสิ่งที่จะส่งมอบ สเปกสุดท้ายอ้างอิง Datasheet, Shop Drawing, ใบเสนอราคา และสัญญาโครงการ

การออกแบบ LED Full Color P1.86 ต้องยึด Native Resolution ของตู้ MA640 แบบ SMD1515 คือ 344 × 258 พิกเซล ไม่ควรเรียกทุกขนาดว่า Full HD หรือ 4K โดยอัตโนมัติ ส่วนนี้ขยายแนวทางคำนวณ Canvas, Processor Scaling, SMD Service, Spare, Lobby, Retail, Calibration และ Acceptance โดยไม่เติมค่ากำลังไฟหรือคุณสมบัติที่ไม่มีในข้อมูลอ้างอิง สเปกสุดท้ายต้องยืนยันกับ Datasheet ของสินค้าที่เสนอจริง

DESIGN BRIEF

1. ตั้ง Design Brief สำหรับ LED Full Color P1.86

เริ่มจากระยะชมใกล้สุด ไกลสุด มุมด้านข้าง ระดับสายตา ขนาดผนัง และแสงในแต่ละช่วงเวลา รวบรวม Content จริงที่มี Font ไทย ราคา ตาราง แผนภูมิ วิดีโอ และภาพสินค้า ระบุจำนวน Window, Frame Rate, Source, ชั่วโมงใช้งาน และผู้ควบคุมระบบ เพื่อให้ขนาดจอสัมพันธ์กับงาน ไม่ใช่เลือกจาก Pitch หรือพื้นที่ผนังเพียงอย่างเดียว

Design Brief ของ LED Full Color P1.86 ควรแยก Requirement ที่ยืนยันแล้วออกจาก Assumption พร้อม Owner และวันที่ต้องตอบ หากเปลี่ยนจำนวนตู้ ต้องทบทวน Native Canvas, Processor, Signal, Structure, Power และ Content Template พร้อมกัน ระบุช่วง Downtime ที่ยอมได้ อะไหล่ที่ต้องมี และเกณฑ์ภาพที่ตรวจซ้ำได้ตั้งแต่ก่อนขอราคา

Audience	บทบาท ตำแหน่ง ระยะชม ข้อมูลที่ต้องอ่าน และเวลาที่ใช้ตัดสินใจ
Content	Native File, Font, Layout, Window, Frame Rate และ Color Profile
Operation	ชั่วโมงใช้งาน Preset, Downtime, Alarm และผู้มีสิทธิ์เปลี่ยนค่า
Site	มิติผนัง Access, Structure, Power, Network, HVAC และงานตกแต่ง

NATIVE RESOLUTION

2. คำนวณ Native Resolution ของ LED Full Color P1.86

ความละเอียดผืนภาพคำนวณจากจำนวนตู้แนวนอน × 344 และจำนวนตู้แนวตั้ง × 258 ส่วนขนาดกายภาพคำนวณจากจำนวนตู้แนวนอน × 640 มม. และแนวตั้ง × 480 มม. สูตรนี้ใช้ข้อมูล MA640 SMD1515 ในหน้าหลักเท่านั้น ไม่ควรนำความละเอียดของ MA480, MA600C หรือ MA640 COB มาใช้แทน แม้ชื่อ Pitch ใกล้กัน

สำหรับ LED Full Color P1.86 ให้บันทึกเมทริกซ์ตู้กับ Native Canvas ใน Shop Drawing, Processor Configuration และคู่มือ Content ตัวอย่าง 6 × 4 ตู้ให้ 2,064 × 1,032 พิกเซล ขนาด 3.84 × 1.92 เมตร ตัวเลขนี้เป็นตัวอย่างคำนวณ ไม่ใช่ขนาดแนะนำตายตัว และไม่เท่ากับ Full HD 1,920 × 1,080 พอดี

เมทริกซ์ตัวอย่าง	Native Resolution	ขนาดกายภาพ	ข้อควรทราบ
5 × 3 ตู้	1,720 × 774	3.20 × 1.44 เมตร	Canvas เฉพาะ ต้องวาง Scaling
6 × 4 ตู้	2,064 × 1,032	3.84 × 1.92 เมตร	กว้างกว่าและเตี้ยกว่า Full HD
9 × 5 ตู้	3,096 × 1,290	5.76 × 2.40 เมตร	เหมาะกับ Content Custom Width
ค่าจริง	Columns × 344 / Rows × 258	Columns × 0.64 / Rows × 0.48 เมตร	ยืนยันจากตู้รุ่นที่ส่งมอบ

FULL HD SCALING

3. รับ Full HD บน LED Full Color P1.86 โดยไม่อ้าง Resolution เกินจริง

1,920 หาร 344 และ 1,080 หาร 258 ไม่ได้จำนวนตู้เต็มทั้งสองแกน จึงไม่มีเมทริกซ์ MA640 ที่ให้ Full HD พอดีแบบหนึ่งต่อหนึ่ง Processor สามารถรับ Source 1,920 × 1,080 แล้ว Scale, Fit, Fill หรือ Crop ลง Native Canvas ได้ แต่แต่ละวิธีมีผลต่อสัดส่วน ความคม และพื้นที่ภาพที่มองเห็น

ก่อนเลือก Scaling ของ LED Full Color P1.86 ให้ทำภาพจำลองจาก Content จริง เปรียบเทียบ Fit ที่มีพื้นที่ว่าง, Fill ที่อาจ Crop, Stretch ที่ทำให้สัดส่วนผิด และ Custom Window ที่ควบคุมพื้นที่ได้ กำหนดจุด Scale เพียงจุดเดียวเมื่อทำได้ พร้อมล็อก Aspect Ratio และบันทึก Preset เพื่อไม่ให้ผู้ใช้เปลี่ยนแล้วตัวอักษรผิดรูป

บันทึก Source Resolution, Output Timing, Color Range, Frame Rate และ HDCP ตลอดเส้นทาง
ใช้ Test Grid วงกลม ตัวอักษร และเส้นหนึ่งพิกเซลตรวจ Distortion กับ Sharpness
ทดสอบ Full Screen และ Multi-window เพราะแต่ละ Window เหลือพิกเซลต่างกัน
ส่ง Native Canvas Template ให้ทีม Content พร้อม Safe Area และ Preview ที่อนุมัติ

4K INPUT & PROCESSING

4. รับ 4K บน LED Full Color P1.86 ด้วย Processor ที่เหมาะสม

3,840 หาร 344 และ 2,160 หาร 258 ก็ไม่ลงตัว จึงต้อง Scale สัญญาณ 4K ให้เข้ากับ Native Resolution ของผืนจริง การรองรับ Input 4K ไม่ได้หมายความว่าผืนจอมี 3,840 × 2,160 พิกเซล หรือแสดงรายละเอียดทั้งหมดแบบหนึ่งต่อหนึ่ง ต้องสื่อสาร Resolution ของ Source และ Display แยกกันในเอกสาร

ระบบ LED Full Color P1.86 ที่รับ 4K ควรตรวจ Pixel Load, Input Format, Chroma, Bit Depth, Frame Rate, Window Capacity, Rotation และ Output Mapping ของ Processor ด้วย Layout จริง หากเปิดหลาย Source หรือมี Preview Output อาจใช้ทรัพยากรเพิ่ม ทำ Test Case ที่โหลดสูงสุด พร้อมบันทึก Latency, Scaling Quality, Signal Recovery และพฤติกรรมหลังไฟดับ

Fit	รักษาสัดส่วนทั้งหมด แต่อาจมีพื้นที่ว่างเมื่อ Source กับ Canvas ต่างสัดส่วน
Fill	เต็มพื้นที่และรักษาสัดส่วน แต่อาจตัดขอบภาพบางส่วน
Stretch	เต็มพื้นที่โดยเปลี่ยนสัดส่วน จึงไม่เหมาะกับใบหน้า โลโก้ หรือกราฟที่ต้องแม่น
Custom Canvas	ออกแบบ Content ตาม Native Resolution ลด Scaling แต่ต้องเปลี่ยน Workflow ผู้ผลิตสื่อ

LOBBY & RETAIL

5. ใช้ LED Full Color P1.86 ในล็อบบี้และร้านค้า

ล็อบบี้ต้องสื่อสารแบรนด์ ข่าวสาร และการต้อนรับจากหลายมุม จึงควรทดสอบสี โลโก้ ขนาดข้อความ และมุมมองในสภาพแสงเช้า กลางวัน กับเย็น งานตกแต่งต้องไม่บัง Front Service หรือทางลม ระบุ Content Schedule, Quiet Hours และผู้อนุมัติการเผยแพร่ เพื่อป้องกันภาพผิดสัดส่วนหรือข้อมูลหมดอายุ

งาน Retail ของ LED Full Color P1.86 ควรทดสอบราคา รายละเอียดสินค้า QR Code และ Promotion จากเส้นทางเดินจริง ไม่ใช่ดูหน้า Cabinet ใกล้ ๆ เพียงจุดเดียว หากใช้ Sensor หรือ CMS ให้แยก Acceptance ของ Integration จากคุณภาพภาพของจอ ตรวจ Network Outage, Content Cache, Schedule, User Permission และการกลับมาหลังไฟดับ

Brand Colorเทียบไฟล์อนุมัติในแสงพื้นที่จริงและบันทึก Preset ที่ใช้
Readabilityตรวจราคา ข้อกำหนด QR และข้อความทางกฎหมายจากระยะเดินผ่าน
Schedulingทดสอบ Publish, Expiry, Offline Cache และสิทธิ์อนุมัติ Content
Operationsให้พนักงานเปิดปิด เรียก Preset รับ Alarm และแจ้งเหตุจากคู่มือ

MEETING & EDUCATION

6. วาง LED Full Color P1.86 สำหรับห้องประชุมและการเรียนรู้

ตรวจ Presentation, Video Conference, Subtitle, Spreadsheet และวิดีโอจากที่นั่งใกล้กับไกล ความละเอียด Native อาจไม่ตรง Source จึงต้องอนุมัติ Scaling Preset ก่อนใช้งานจริง วางความสูงจอให้ผู้ชมไม่เงยมาก และตรวจแสงหน้าต่าง ผิวสะท้อน กล้อง ลำโพงกับไมโครโฟนเป็นระบบเดียวกัน

สำหรับ LED Full Color P1.86 ควรสร้าง Preset แยก Presentation, Conference, Multi-window และ Maintenance กำหนด Owner ของ Input, Layout, Brightness และ Volume ให้ชัด การอ่านเอกสารต้องพิสูจน์จากไฟล์จริง หากตัวอักษรเล็กเกินควรปรับ Content Template หรือ Layout ไม่ใช่เพิ่ม Sharpening จนขอบภาพผิดธรรมชาติ

ตรวจ Font ไทย เส้นตาราง Cursor, Subtitle และสีสถานะจากทุกแถวที่นั่ง
ทดสอบ Layout ผู้ประชุม Content Share และภาพกล้องพร้อม Delay ระหว่างภาพกับเสียง
บันทึก Scaling, Aspect, Input Format และ Preset ที่ผ่านสำหรับอุปกรณ์ทุกประเภท
ให้ผู้ใช้กลับสู่ Baseline และทำ Safe Shutdown โดยไม่ต้องพึ่งช่างติดตั้ง

SMD SERVICE & SPARES

7. วางอะไหล่และ Service สำหรับ LED Full Color P1.86 แบบ SMD1515

รุ่นอ้างอิงเป็น SMD1515 ไม่ใช่ COB การซ่อมและอะไหล่ต้องอิง Module 320 × 160 มม. ความละเอียด 172 × 86 พิกเซลของรุ่นนั้น ขอ Part Number, LED Batch, Driver IC, Receiving Card, Power Supply, Cable และเครื่องมือที่เข้ากันได้ ห้ามใช้เพียงคำว่า P1.86 ยืนยันว่า Spare จากผู้ผลิตหรือ Series อื่นใช้แทนกันได้

แผน Spare ของ LED Full Color P1.86 ต้องพิจารณาจำนวน Cabinet, ความสำคัญของพื้นที่ ระยะเวลาจัดหา Warranty และความเสี่ยงสีต่าง Batch เก็บ Module ในบรรจุภัณฑ์ที่ป้องกัน ESD, ฝุ่น ความชื้น และการกระแทก บันทึก Serial, Batch, Calibration File, Location และประวัติเบิกคืน เมื่อเปลี่ยน Module ให้ตรวจสี Brightness, Pixel และ Uniformity ก่อนปิด Ticket

รายการ	สิ่งที่ต้องยืนยัน	หลักฐาน
Module	Part, Resolution, LED Batch, Connector และ Calibration	Label, Datasheet, Photo
Receiving Card	Model, Firmware, Configuration และ Mapping	Backup กับ Restore Test
Power Supply	Model, Rating, Connector และตำแหน่งใช้	BOM กับ Spare Register
Service Tool	วิธีถอด ESD, Lockout และ Post-repair Test	Manual กับ Training Record

STRUCTURE & FRONT SERVICE

8. ออกแบบโครงและ Front Service ของตู้ MA640

น้ำหนักอ้างอิงประมาณ 7.5 กก. ต่อตู้ใช้คำนวณ Cabinet รวมเบื้องต้น แต่แบบโครงสร้างต้องรวม Frame, Trim, Cable, Control Equipment และวิธีถ่ายแรง วิศวกรตรวจ Wall, Floor, Anchor, Deflection กับ Access จากหน้างาน กำหนด Datum, Center Line, Level และ Tolerance ก่อนผลิตโครง

Full Front Service ต้องมี Clearance เครื่องมือ จุดวาง Module รัศมีสาย และจุดตัดไฟที่ปลอดภัย ทดลองถอดตำแหน่งกลาง ริม และใกล้งานตกแต่งโดยไม่กระทบตู้ข้างเคียง ทำ Cabinet Coordinate เชื่อม Cable Label, Receiving Port และ Power Circuit พร้อมเก็บภาพโครง สาย Ground และทางลมก่อนปิดผิวสถาปัตยกรรม

อย่าอนุมานกำลังไฟ: ตาราง MA640 ที่ใช้อ้างอิงในหน้าหลักไม่ได้ให้ค่ากำลังไฟครบสำหรับออกแบบวงจร ส่วนนี้จึงไม่กำหนด W/ตร.ม. ต้องขอค่าของรุ่นและล็อตที่เสนอ แล้วให้ผู้มีคุณสมบัติคำนวณ Circuit, Cable, Protection, Ground, Surge และ Cooling ตามแบบจริง

CALIBRATION & CAMERA

9. ปรับเทียบ SMD1515 และทดสอบกล้องอย่างเป็นระบบ

Refresh Rate อ้างอิง 3,840 Hz ช่วยลด Banding แต่ผลกล้องยังขึ้นกับ Shutter, Frame Rate, Scan Mode, Brightness, Processor, Lens และระยะ ควรใช้ Camera Body กับ Workflow จริงทดสอบ Wide, Medium, Close-up และมุมเฉียง บันทึก Clip ต้นฉบับพร้อม Test Setting ไม่ตัดสินจาก Preview Monitor เพียงอย่างเดียว

ก่อน Calibration ให้ตรวจ Data Path, Module และ Power ที่ผิดปกติ กำหนดเป้าหมาย Brightness, White Balance, Gamma และ Color Temperature ตามพื้นที่ ตรวจ Uniformity, Gray Scale, Skin Tone, Shadow Detail, Moiré และรอยต่อ เก็บ Calibration File ก่อนหลัง Software Version, Measurement Device และ Operator เพื่อย้อนกลับได้เมื่อเปลี่ยน Module หรือ Firmware

ใช้ Test Pattern สีหลัก Gray Step, Gradient, Grid, Line และ Motion ร่วมกับ Content จริง
ตรวจ Cabinet กับ Module Boundary จากตาเปล่าและภาพกล้องหลาย Exposure
ล็อก Preset ที่อนุมัติและกำหนดผู้มีสิทธิ์เปลี่ยน Brightness, Gamma กับ Color
ทำ Change Control และ Retest เมื่อเปลี่ยน Module, Processor, Camera หรือ Firmware

ACCEPTANCE

10. ตรวจรับ LED Full Color P1.86 ด้วย Native Canvas และ Content จริง

Acceptance Plan ต้องกำหนดก่อนติดตั้ง แยก Mechanical, Electrical, Display, Signal, Scaling, Camera, Service, Operation และ Documentation ระบุ Test File, Ambient Light, Viewing Position, Instrument, Expected Result และ Approver คำว่า “รองรับ Full HD/4K” ต้องทดสอบ Input กับ Scaling Preset และบันทึก Native Resolution ของผืนจริงข้างผลเสมอ

ตรวจ Alignment, Seam, Dead Pixel, Uniformity, Gray Scale, Color, Input, Window, Preset, Recovery, Front Service และ Spare Replacement ระยะ Burn-in, Brightness และเกณฑ์ผ่านต้องมาจากสัญญา ไม่ใช้ตัวเลขทั่วไปแทนโครงการ ทำ Punch List มี Severity, Owner, Due Date, Corrective Action และหลักฐาน Retest ก่อนปิดงาน

Native Test	Canvas ตรง Resolution, Grid, Font, Line และ Aspect Ratio
Source Test	Full HD, 4K, Multi-window, Fit, Fill, Crop และ Recovery
Display Test	Pixel, Uniformity, Gray, Color, Calibration และ Camera
Service Test	Lockout, Front Removal, Spare Change, Restore และ Post-repair Check

MAINTENANCE & TCO

11. จัด Preventive Maintenance และ TCO สำหรับ SMD

รอบตรวจต้องอิงชั่วโมงใช้งาน ฝุ่น ความชื้น ความสำคัญของพื้นที่ และ Warranty ตรวจ Log, Alarm, Temperature, Cable, Power, Processor, Pixel, Calibration กับ Front Service ตามคู่มือ หลังซ่อมบันทึก Cause, Part, Batch, Location, Configuration และผล Test พร้อมปรับ Spare Register และเก็บชิ้นส่วนเสียตามกระบวนการที่กำหนด

TCO ควรรวม Display, Processor, Structure, Power, Cooling, Content, Spare, Calibration, Training, Support และ Downtime แยก Rated LED Lifetime ออกจาก Warranty กับอายุ Power, Control และ Network เปรียบเทียบข้อเสนอด้วย Availability, Spare Lead Time, Service Response, Batch Management และสิทธิ์ใน Configuration ไม่ใช่ราคาต่อตารางเมตรเพียงค่าเดียว

WORKBOOK & HANDOVER

12. ส่งมอบ Workbook, Training และ Recovery Drill

ชุดส่งมอบควรมี As-built, Single Line, Signal Flow, Native Canvas, Pixel Map, Cable Schedule, Asset, Configuration, Calibration, Preset, Account Custody, Spare, Maintenance Plan และ Warranty เชื่อมไฟล์ด้วย Master Index, Revision, Approver และ Restore Location ห้ามใช้ชื่อ “ล่าสุด” โดยไม่มี Version หรือฝากไฟล์สำคัญไว้ที่ผู้ติดตั้งเพียงเครื่องเดียว

Training แยกบทบาท ผู้ใช้เปิดปิดและเรียก Preset ผู้ดูแล Content เข้าใจ Native Canvas กับ Scaling, Admin ทำ Backup, Restore และอ่าน Alarm ช่างทำ Lockout, SMD Service, Spare Replacement และ Post-repair Test ให้ทุกคนลงมือจากคู่มือ แล้วซ้อม Input Failure, Preset Error, Alarm, Configuration Loss และ Safe Shutdown ในขอบเขตที่ปลอดภัย

ทะเบียน	ข้อมูลขั้นต่ำ	ใช้เมื่อใด
Requirement	Need, Owner, Acceptance, Drawing และ Test	ตรวจผลกระทบเมื่อแบบเปลี่ยน
Asset	Model, Serial, Firmware, Coordinate และ Warranty	แจ้งเหตุและเปลี่ยน Spare
Configuration	Device, File, Revision, Backup และ Restore	กู้ระบบหรือ Change
Defect	Severity, Root Cause, Action, Retest และ Evidence	ควบคุม Punch List
Spare	Part, Batch, Quantity, Storage, Issue และ Return	รักษาความพร้อมซ่อม

ทุก Change ของ Firmware, Processor, Scaling, Canvas, Preset, Network หรือ Calibration ต้องมี Reason, Impact, Backup, Rollback, Downtime, Approver และ Test Result เก็บ Baseline เดิมจนผู้ใช้อนุมัติ Content จริง อัปเดต As-built, Configuration, Training และ Known Error ให้ตรงระบบล่าสุด แล้วทบทวน Ticket, Alarm, Downtime กับ Spare ตามรอบโครงการ

ทำ Pilot Operation: ให้ทีมจริงเปิดระบบ เลือก Input เรียก Preset, Publish Content, รับ Alarm และปิดระบบในช่วงที่ควบคุมความเสี่ยงได้ ผู้ติดตั้งควรสังเกตโดยไม่บอกทุกขั้นตอนทันที เพื่อค้นหาจุดที่คู่มือไม่ชัด สิทธิ์ไม่พอ หรือ Scaling Preset ทำให้ผู้ใช้สับสน แยก Action เป็น Process, Training, Documentation และ Technical พร้อม Owner กับวันเสร็จ

ตรวจ Power, Network, Processor, Input, Temperature และ Monitoring ก่อนเริ่มรอบทดสอบ
เปิด Content Lobby, Retail, Meeting และ Emergency ที่ผ่านอนุมัติในสภาพแสงจริง
สลับ Fit, Fill, Custom Canvas และ Baseline พร้อมยืนยัน Aspect Ratio ของโลโก้กับใบหน้า
จำลอง Input Loss, Preset Error และ Alarm ตาม Scenario ที่ไม่กระทบความปลอดภัย
บันทึก Detection, Response, Workaround, Recovery Time และข้อมูลที่ Service Desk ต้องใช้
อนุมัติ Go-live เมื่อ Action สำคัญปิดและงานคงเหลือมีผู้รับผิดชอบชัดเจน

เตรียม Service Desk: แบบฟอร์ม Ticket ควรเก็บเวลา พื้นที่ Cabinet Coordinate, Input, Content Version, Alarm, Photo และสิ่งที่ลองแก้ เชื่อม Ticket กับ Serial, Firmware, Spare, Warranty และประวัติซ่อม เพื่อแยก Display, Signal, Scaling, Control, Power, Network หรือ Content กำหนด Severity จากผลกระทบทางธุรกิจ พร้อม Response, Remote Support, On-site และ Escalation ตามสัญญา

ประกาศเวลาบริการ ช่องทางฉุกเฉิน ผู้อนุมัติ Downtime และผู้อนุมัติ Remote Access
เก็บ Session Log, Configuration Change, Part Used, Calibration และผล Post-repair Test
สร้าง Known Error สำหรับอาการที่เกิดซ้ำ พร้อมวิธีตรวจ Workaround และ Corrective Action
ทบทวน Ticket Trend เพื่อปรับ Spare Quantity, Training, Monitoring และ Maintenance รอบถัดไป

ปิดโครงการ: ยืนยัน Punch List, Retest, Training, Spare Count, Account Transfer, Temporary Access Removal, Warranty Start, Contact Matrix และ Master Index ในบันทึกรับมอบ ทดสอบเปิด Configuration, Drawing และ Calibration จากสำเนาที่ส่งจริง เพื่อให้ทีมปฏิบัติการดูแลต่อได้โดยไม่ขึ้นกับบุคคลหรือคอมพิวเตอร์ของผู้ติดตั้ง

ขอบเขตข้อมูล: ความละเอียด 344 × 258 พิกเซล ขนาดตู้ 640 × 480 มม. และตัวอย่าง Calculation มาจาก MA640 SMD1515 ในหน้าหลัก ส่วน Power, Processor, Spare, Service และ Acceptance ต้องยืนยันด้วย Datasheet, Manual, Shop Drawing, ใบเสนอราคา และสัญญาของรุ่นที่ส่งมอบจริง

Pixel Pitch	P1.86
พื้นที่ใช้งาน	ภายในอาคาร
